Storage Area Network 구성

SAN 구성 페이지에서는 어플라이언스를 SAN(Storage Area Network)에 연결할 수 있습니다. SAN은 3가지 기본 구성 요소로 구성됩니다.

• 네트워크의 스토리지에 액세스할 클라이언트

• 네트워크에 스토리지를 제공할 스토리지 어플라이언스

• 클라이언트를 스토리지에 연결할 네트워크

이 3가지 구성 요소는 네트워크에서 사용되는 프로토콜에 관계없이 동일합니다. 경우에 따라 개시자와 대상 간의 케이블이 네트워크일 수도 있지만 대부분의 경우에는 일종의 전환이 수반됩니다.

대상 및 개시자는 프로토콜별로 구성됩니다. 자세한 내용은 해당 프로토콜(SAN 광 섬유 채널 구성, iSCSI 또는 SRP 작업)의 설명서를 참조하십시오.

대상 및 개시자 그룹은 LUN과 연관될 수 있는 일련의 대상 및 개시자를 정의합니다. 대상 그룹에 LUN이 연관되어 있으면 해당 그룹의 대상만 LUN을 볼 수 있습니다. LUN과 대상 그룹이 명시적으로 연관되지 않은 경우 LUN은 기본 대상 그룹에 있으며 프로토콜에 관계없이 모든 대상이 액세스할 수 있습니다. 마찬가지로 LUN은 속해 있는 그룹의 개시자에게만 표시됩니다. LUN과 개시자 그룹이 명시적으로 연관되지 않은 경우 LUN은 기본 개시자 그룹에 있으며 모든 개시자가 액세스할 수 있습니다. 기본 개시자 그룹은 평가가 목적인 경우에는 유용할 수 있지만, 원치 않거나 충돌하는 개시자에게 LUN이 노출될 수 있으므로 사용하지 않는 것이 좋습니다.

개시자가 다중 그룹에 속해 있을 경우 발생할 수 있는 LUN 충돌을 피하려면 그룹을 LUN과 연관하기 전에 모든 그룹 내 개시자를 구성합니다.

대상을 구성하려면 Configuration(구성) > SAN BUI 페이지로 이동하고 광 섬유 채널, iSCSI 및 SRP를 사용하여 탐색한 다음 포트, 개시자 및 대상 그룹 컨트롤을 구성합니다.

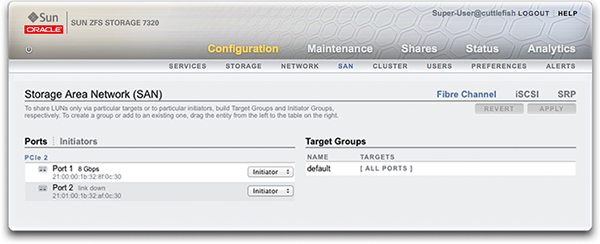

그림 2-13  SAN BUI 페이지

LUN을 연관시키려면 Shares(공유) > Shares(공유) > Protocols(프로토콜) 페이지로 이동한 다음 대상 그룹 및 개시자 그룹 컨트롤을 구성합니다.

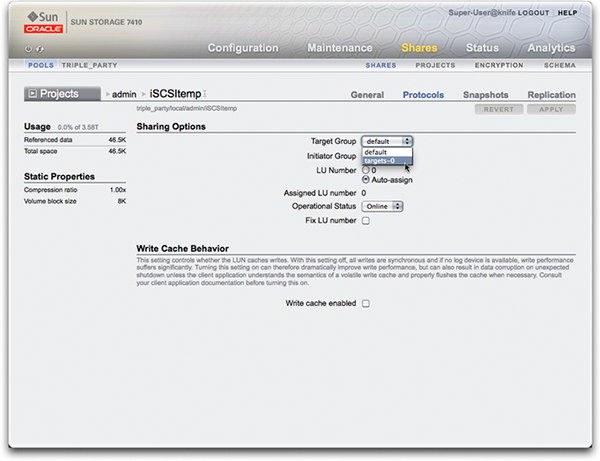

그림 2-14  LUN 연관

CLI의 configuration san 컨텍스트를 사용하여 프로토콜 유형별로 대상 및 개시자에 대해 작업을 수행할 수 있습니다. 그런 다음 shares CLI 컨텍스트를 사용하여 LUN을 만들고 대상 및 개시자 그룹과 연관시킵니다.

SAN을 구성하려면 다음 절을 참조하십시오.

• SAN 용어

• SAN 광 섬유 채널 구성

• BUI를 사용하여 FC 포트 모드 구성

• BUI를 사용하여 FC 포트 검색

• BUI를 사용하여 FC 개시자 그룹 만들기

• BUI를 사용하여 FC 개시자 그룹에 LUN 연관

• CLI를 사용하여 FC 포트 모드 변경

• CLI를 사용하여 FC 포트 검색

• CLI를 사용하여 FC 개시자 그룹 만들기

• CLI를 사용하여 FC 개시자 그룹에 LUN 연관

• CLI를 사용하여 개시자 및 개시자 그룹의 별칭 스크립트 작성

• SAN iSCSI 구성

• SAN iSCSI 개시자 구성

• BUI를 사용하여 Analytics 워크시트 만들기

• SAN iSER 대상 구성

• CLI를 사용하여 자동 생성된 IQN으로 iSCSI 대상 추가

• CLI를 사용하여 특정 IQN 및 RADIUS 인증으로 iSCSI 대상 추가

• CLI를 사용하여 CHAP 인증으로 iSCSI 개시자 추가

• CLI를 사용하여 iSCSI 대상 그룹 추가

• CLI를 사용하여 iSCSI 개시자 그룹 추가

• SAN SRP 구성

• BUI를 사용하여 SRP 대상 구성

• CLI를 사용하여 SRP 대상 구성
