InfiniBand에 대한 클러스터링 고려 사항

이더넷 장치를 기반으로 구축된 네트워크와 마찬가지로 InfiniBand 네트워크를 어플라이언스 내부 및 외부의 네트워크 장애로부터 보호하기 위해서는 중복 패브릭 토폴로지를 구현해야 합니다. 네트워크 토폴로지에는 HCA, 스위치 및 서브넷 관리자를 위한 광범위한 중복성 계획과 함께 연결 레벨의 네트워크 장애로부터 보호하기 위한 IPMP가 포함되어야 합니다.

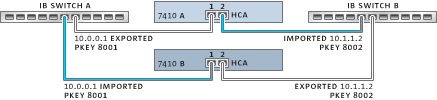

그림 2-24  InfiniBand에 대한 클러스터링 고려 사항

적절한 클러스터 구성을 위해서는 각 헤드의 동일한 슬롯을 동일한 HCA로 채워야 합니다. 또한 해당하는 각 HCA 포트를 동일한 멤버쉽 권한이 있는 서브넷 관리자에서 동일한 분할 영역(pkey)으로 구성하고 동일한 네트워크에 연결해야 합니다. 복잡성을 줄이고 적절한 중복성을 구현하려면 각 포트가 InfiniBand 하위 네트워크의 한 분할 영역에만 속하게 하는 것이 좋습니다. 정적 IP 구성이 있는 경우 네트워크 인터페이스는 각 싱글톤 또는 개인 리소스로 구성할 수 있습니다. 싱글톤 리소스로 구성된 경우 인터페이스를 구성하는 데 사용된 모든 IB 분할 영역 데이터 링크와 장치는 특정 시점에 한 헤드에서만 활성화될 수 있습니다. 구체적인 예는 위의 그림을 참조하십시오. 해당 포트의 분할 영역 멤버쉽 변경은 위의 클러스터링 규칙에 따라 동시에 이루어져야 합니다. 이러한 요구 사항에 맞는 하드웨어 업그레이드 계획은 공인 Oracle 재판매자 또는 서비스 담당자에게 문의하십시오.

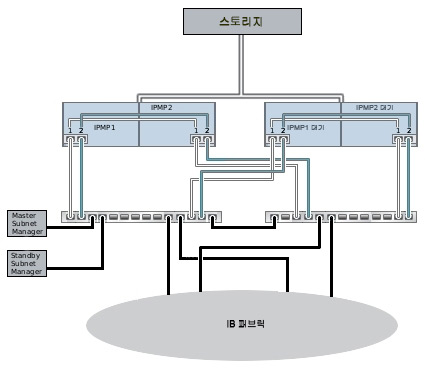

다음 그림에서는 서브넷 관리자 중복성에 대한 클러스터 구성을 보여 줍니다. 중복성을 향상시키려면 2개의 이중 포트 HCA를 서버 스위치의 중복 쌍에 연결합니다.

그림 2-25  서브넷 관리자 중복성에 대한 클러스터 구성
