下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS4-4/ZS3-4 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 2-1 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机控制器
图 2-2 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机控制器

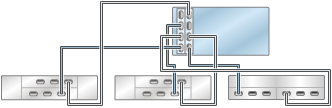

图 2-3 具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机控制器

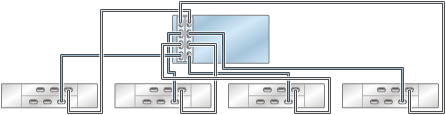

图 2-4 具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机控制器

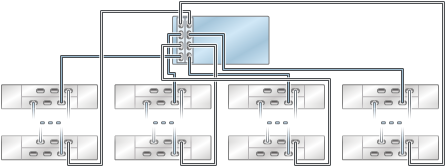

图 2-5 具有两个 HBA 且通过四个链连接到多个 DE2-24 磁盘机框的单机控制器
图 2-6 单个链中的多个磁盘机框
下图显示了安装有三个 HBA 的 Oracle ZFS Storage ZS4-4/ZS3-4 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 2-7 具有三个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机控制器

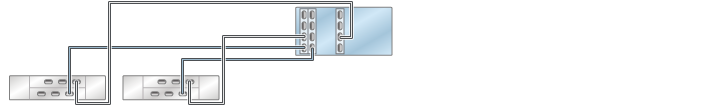

图 2-8 具有三个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机控制器

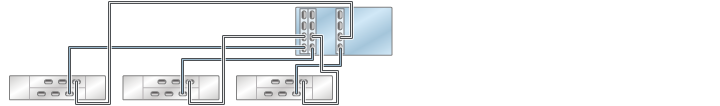

图 2-9 具有三个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机控制器

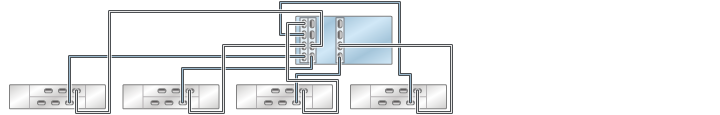

图 2-10 具有三个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机控制器

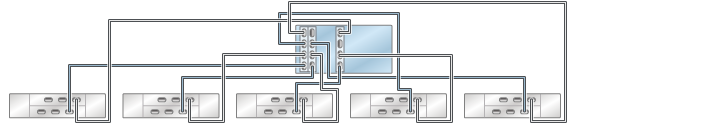

图 2-11 具有三个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的单机控制器

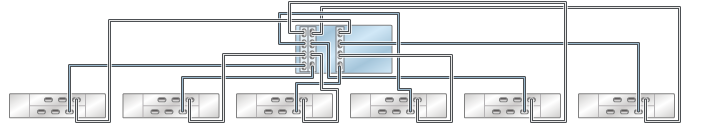

图 2-12 具有三个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的单机控制器

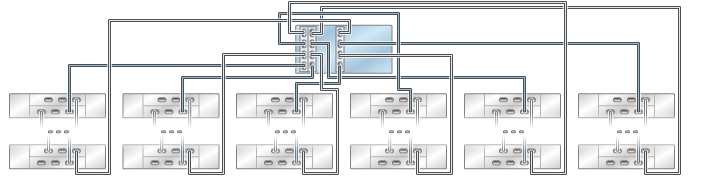

图 2-13 具有三个 HBA 且通过六个链连接到多个 DE2-24 磁盘机框的单机控制器
图 2-14 单个链中的多个磁盘机框
下图显示了安装有四个 HBA 的 Oracle ZFS Storage ZS4-4/ZS3-4 单机控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。

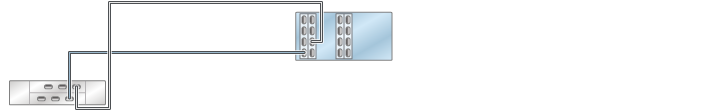

图 2-15 具有四个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的单机控制器

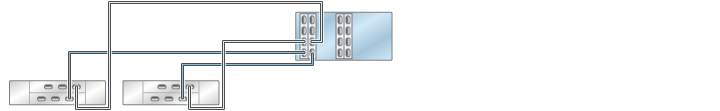

图 2-16 具有四个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的单机控制器

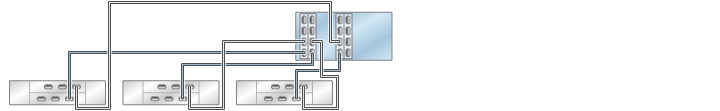

图 2-17 具有四个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的单机控制器

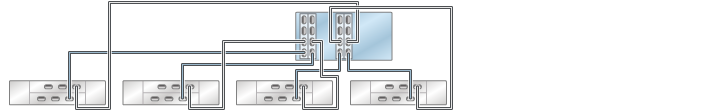

图 2-18 具有四个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的单机控制器

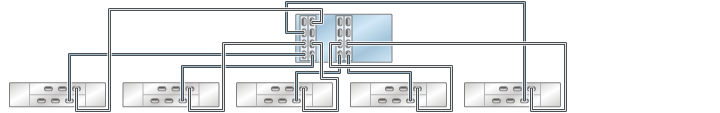

图 2-19 具有四个 HBA 且通过五个链连接到五个 DE2-24 磁盘机框的单机控制器

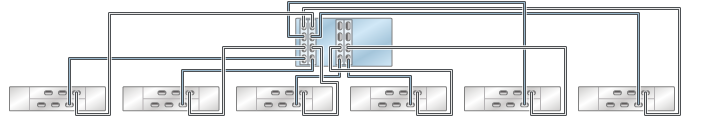

图 2-20 具有四个 HBA 且通过六个链连接到六个 DE2-24 磁盘机框的单机控制器

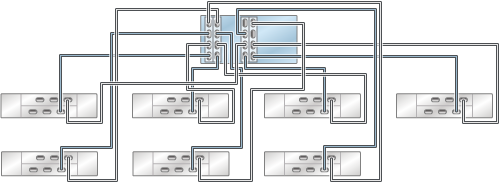

图 2-21 具有四个 HBA 且通过七个链连接到七个 DE2-24 磁盘机框的单机控制器

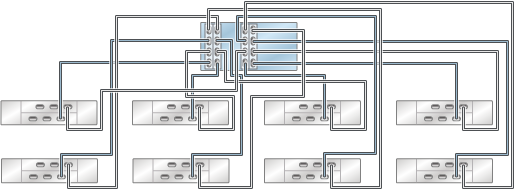

图 2-22 具有四个 HBA 且通过八个链连接到八个 DE2-24 磁盘机框的单机控制器

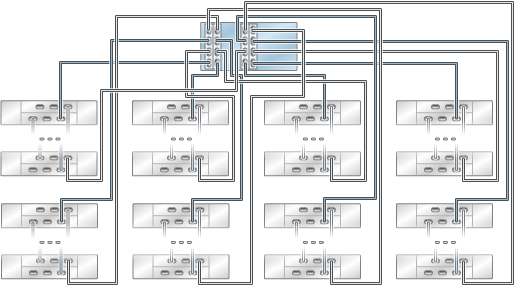

图 2-23 具有四个 HBA 且通过八个链连接到多个 DE2-24 磁盘机框的单机控制器
图 2-24 单个链中的多个磁盘机框
|
