下图显示了安装有一个 HBA 的 Oracle ZFS Storage ZS3-2 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。
图 2-60 具有一个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器
图 2-61 具有一个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器
图 2-62 具有一个 HBA 且通过两个链连接到六个 DE2-24 磁盘机框的群集控制器
图 2-63 单个链中的多个磁盘机框
下图显示了安装有两个 HBA 的 Oracle ZFS Storage ZS3-2 群集控制器支持的一部分配置。要通过电缆将控制器连接到磁盘机框，请遵循布线入门，其中包括每个控制器配置的最大磁盘机框数。

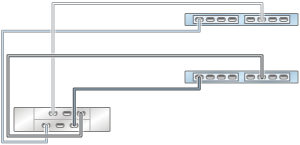

图 2-64 具有两个 HBA 且通过单个链连接到一个 DE2-24 磁盘机框的群集控制器

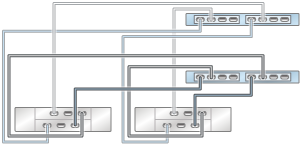

图 2-65 具有两个 HBA 且通过两个链连接到两个 DE2-24 磁盘机框的群集控制器

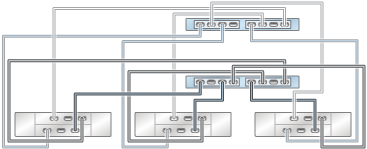

图 2-66 具有两个 HBA 且通过三个链连接到三个 DE2-24 磁盘机框的群集控制器

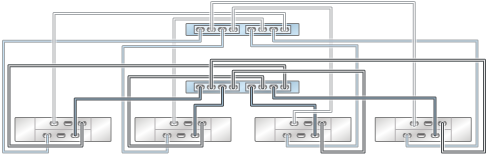

图 2-67 具有两个 HBA 且通过四个链连接到四个 DE2-24 磁盘机框的群集控制器

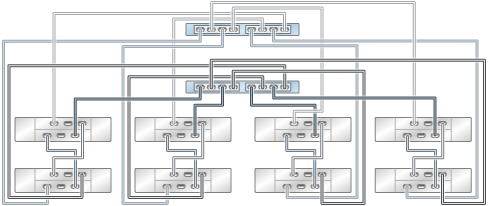

图 2-68 具有两个 HBA 且通过四个链连接到八个 DE2-24 磁盘机框的群集控制器

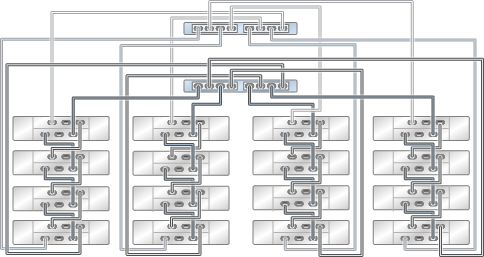

图 2-69 具有两个 HBA 且通过四个链连接到十六个 DE2-24 磁盘机框的群集控制器
图 2-70 单个链中的多个磁盘机框
|
