Open Worksheets（打开的工作表）

工作表是 Analytics（分析）的主界面。在工作表视图中，可以用图形表示多种统计信息。此页顶部的屏幕抓图显示了两种统计信息：

• CPU: percent utilization broken down by CPU identifier（CPU：按 CPU 标识符细分的利用率百分比）－以曲线图的形式显示

• Protocol: NFSv3 operations per second broken down by latency（Protocol：按延迟细分的每秒 NFSv3 操作数）－以量化图的形式显示

单击该屏幕抓图可查看放大的图。以下各节基于该屏幕抓图介绍 Analytics（分析）的各项功能。

图形

在该屏幕抓图中，CPU 利用率统计信息以曲线图的形式显示。曲线图提供以下功能：

• 左侧面板列出曲线图的组成元素（如果有）。由于此曲线图是 "... broken down by CPU identifier"（按 CPU 标识符细分），因此左侧面板会列出 CPU 标识符。左侧面板仅列出在可见时段（即选定时间）内具有活动的组件。

• 单击左侧面板中的组件可以在主绘图窗口中突出显示其数据。

• 按住 Shift 键并单击左侧面板中的组件可以一次突出显示多个组件（例如，本例中突出显示了所有四个 CPU 标识符）。

• 右键单击左侧面板中的组件可以显示提供的详细信息。

• 左侧面板中只显示十个组件，之前和之后的均显示为 "..."。您可以单击 "..." 以显示更多组件。继续单击可完全展开该列表。

• 单击右侧的曲线图窗口可以突出显示某个时间点。在此示例屏幕抓图中，已选择 15:52:26。单击暂停按钮，然后单击缩放图标可放大选定的时间。单击时间文本可删除垂直时间线。

• 如果突出显示了某个时间点，则左侧的组件面板将仅列出该时间点的详细信息。请注意，左侧框上面的文本为 "At 15:52:26:"，指明组件详细信息所属的时间点。如果未选择时间，则该文本将为 "Range average:"。

• Y 轴将自动缩放以便最高点可以显示在曲线图中（但利用率统计信息除外，其最高点固定为 100%）。

• 通过折线图按钮 可将该曲线图更改为仅绘制线条，而没有水迹填充。出于某些原因，此更改可能非常有用：线性图中某些有用的详细信息可能会在水迹填充中丢失，因此选择折线图可以提高分辨率。还可以使用此功能在垂直方向放大组件曲线图：首先，从左侧选择一个或多个组件，然后切换至折线图。

量化图

该屏幕抓图中的 NFS 延迟统计信息以量化图的形式显示。“量化图”这个名称表示了它收集和显示数据的方式。每次更新统计信息时，数据都将量化到存储桶（在图上被绘制为块）中。某个时间存储桶中的事件越多，块的颜色就绘制得越深。

示例屏幕抓图中显示，NFSv3 操作延迟达到 9 毫秒甚至更长时间（y 轴表示延迟），直至某事件中途退出，然后延迟下降至不到 1 毫秒。可以绘制其他统计信息以解释延迟缩短（文件系统高速缓存命中率显示稳定的未命中数此时降至 0－之前一直是从磁盘随机读取工作负荷（0 至 9+ 毫秒的延迟），现已切换为读取缓存在 DRAM 中的文件）。

量化图用于显示 I/O 延迟、I/O 偏移和 I/O 大小，可提供以下功能：

• 详细了解数据概况（不仅仅是平均值、最大值或最小值），从而可直观了解所有事件并提升模式识别。

• 消除垂直异常值。如果没有此功能，会一直压缩 y 轴以包括最高的事件。单击剔除异常值图标 可在不同的异常值消除比例之间进行切换。将鼠标悬停在此图标上方可查看当前值。

• 垂直缩放：在左侧框中单击列表中的某个较低点，然后按住 Shift 键并单击较高点。现在，单击剔除异常值图标可缩放至此范围。

显示分层结构

按文件名绘制的曲线图有一个特殊功能－左侧会显示 "Show hierarchy"（显示分层结构）文本。单击后，将会显示跟踪的文件名的饼图和树视图。

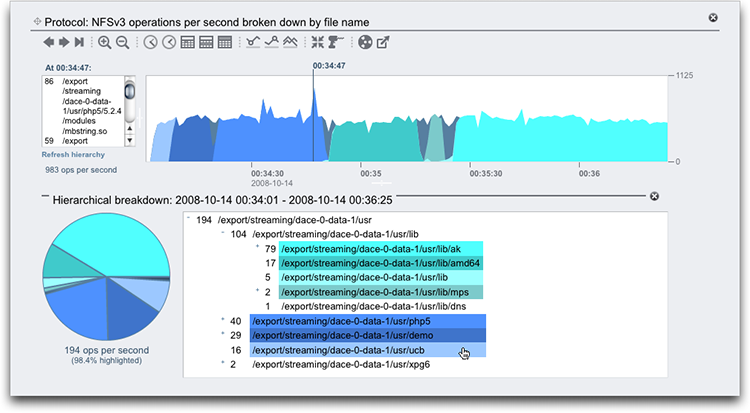

以下屏幕抓图显示了分层结构视图：

图 2-1   分层结构视图

在曲线图中，左侧面板会基于统计信息细目（在本示例中是文件名）显示各组件。文件名可能较长而无法在左侧面板中全部显示－请尝试通过单击并拖动该面板与曲线图之间的分隔条来进行扩展；也可以使用分层结构视图。

分层结构视图提供了以下功能：

• 可以通过单击文件名和目录名称旁边的 "+" 和 "-" 来浏览文件系统。

• 可以单击文件名和目录名称，然后会在主曲线图中显示其组件。

• 按住 Shift 键并单击路径名可同时显示多个组件，如本屏幕抓图中所示。

• 左侧的饼图显示了各个组件占总量的比例。

• 可以单击饼图的各分片以使其突出显示。

• 如果没有暂停曲线图，则数据将一直滚动。通过单击 "Refresh hierarchy"（刷新分层结构），可以刷新分层结构视图以反映曲线图中显示的数据。

在右侧有一个关闭按钮，可关闭分层结构视图。

常用

以下功能是曲线图和量化图共有的：

• 可以扩展高度。在曲线图中部寻找下面的白色线条，单击并向下拖动。

• 宽度将扩展至与浏览器大小一致。

• 单击并拖动移动图标 可切换统计信息的垂直位置。

背景图案

通常，曲线图会在白色背景上以各种颜色显示。如果由于某种原因没有数据，则曲线图的填充图案会指示没有数据的具体原因：

• 灰色图案表示在指示的时间段内未记录给定的统计信息。这可能是因为用户尚未指定该统计信息，也可能是因为显式暂停了数据收集。

• 红色图案表示在该时间段内未收集数据。出现这种图案最常见的原因是，在指示的时间段内关闭了系统。

• 橙色图案表示在收集给定的统计信息时出现意外故障。这可能由一些异常状况引起。如果持续出现此图案或者在紧急情况下出现此图案，请联系您的授权支持资源和/或提交支持包。有关如何提交支持包的更多信息，请参见Oracle ZFS Storage Appliance 客户服务手册中的支持包。

保存工作表

可以保存工作表，以供日后查看。其副作用是所有可见的统计信息都会进行归档，这意味着在关闭已保存的工作表后，统计信息还将继续保存新数据。

要保存工作表，请首先单击 "Untitled worksheet"（未命名的工作表）文本以对其进行命名，然后单击本地导航栏中的 "Save"（保存）。可以从 "Saved Worksheets"（保存的工作表）区域打开并管理已保存的工作表。

工具栏参考

包含按钮的工具栏显示在以曲线图形式显示的统计信息的上方。以下是其功能参考：

表 2-1  工具栏参考

图标 单击 按住 Shift 键并单击 在时间轴上向后移动（向左移动） 在时间轴上向后移动（向左移动） 在时间轴上向前移动（向右移动） 在时间轴上向前移动（向右移动） 前进到现在 前进到现在 暂停 暂停 缩小 缩小 放大 放大 显示一分钟 显示两分钟、三分钟、四分钟... 显示一小时 显示两小时、三小时、四小时... 显示一天 显示两天、三天、四天... 显示一周 显示两周、三周、四周... 显示一个月 显示两个月、三个月、四个月... 显示最小值 显示下一个最小值，下下个最小值... 显示最大值 显示下一个最大值，下下个最大值... 显示折线图 显示折线图 显示山形图 显示山形图 剔除异常值 剔除异常值 将工作表同步到此统计信息 将工作表同步到此统计信息 不同步工作表统计信息 不同步工作表统计信息 深入分析 以彩虹状突出显示 保存统计数据 保存统计数据 导出统计数据 导出统计数据

将鼠标悬停在各按钮的上方可查看描述其单击行为的工具提示。

提示

• 如果要保存显示需关注事件的工作表，请确保先暂停统计（同步所有统计信息，然后单击 "Pause"（暂停））。否则，曲线图将继续滚动，当您稍后打开工作表时，该事件可能不再显示在屏幕上。

• 如果是在事件发生后分析问题，仅限于使用已归档的数据集。同步时间轴之后，可以在各数据集之间建立视觉关联。如果不同的统计信息呈现出相同的模式，则很有可能是相关的活动。

• 缩小到月份视图及更长周期的视图时，请耐心等待。在管理长周期数据方面 Analytics（分析）很强大，但是缩小为长周期时仍可能会产生延迟。
