Oracle® 1.6 TB NVMe SSD 사용자 설명서

인쇄 보기 종료

업데이트 날짜: 2016년 4월



Oracle PCIe NVMe 스위치 카드 및 1.6 TB NVMe SSD 정보

일부 서버에서는 1.6 TB NVMe SSD 드라이브에 PCIe 로우 프로파일 폼 팩터 NVMe 스위치 컨트롤러 카드가 있어야 호스트 루트 포트와 NVMe 장치 간에 연결이 원활히 진행됩니다. 이 Oracle PCIe NVMe 스위치 카드는 최대 4개의 NVMe 드라이브에 높은 대역폭과 짧은 대기 시간을 제공합니다. Oracle PCIe NVMe 스위치 카드를 로우 프로파일 x8 PCIe Gen 3 카드 슬롯에 꽂아서 16개 레인을 사용하여 4개의 NVMe 스토리지 드라이브 장치를 지원할 수 있습니다.

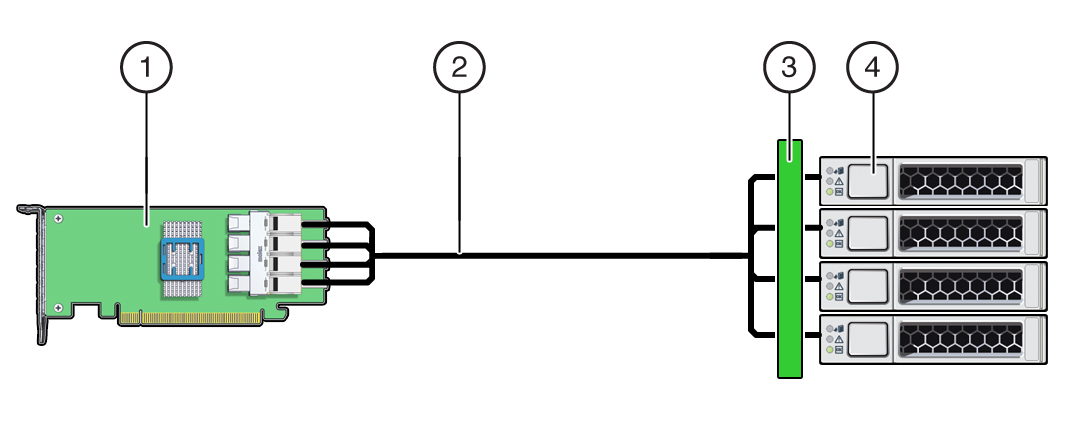

다음 그림은 x86 서버 구성에서 하나의 Oracle PCIe NVMe 스위치 카드에 4개의 Oracle 1.6 TB NVMe SSD를 연결한 모습을 보여줍니다.

image:1.6 TB NVMe SSD와 NVMe 스위치 컨트롤러 카드 기능 블록 다이어그램을 보여주는 그림입니다.

범례

  1. Oracle PCIe NVMe 스위치 카드

  2. 서버 NVMe 연결 케이블

  3. 서버 NVMe 디스크 백플레인

  4. Oracle NVMe 베이에 장착된 1.6 TB NVMe SSD 스토리지 드라이브
