기존 NVMe 스토리지 드라이브 교체(CRU)

드라이브가 고장나거나 사용 가능한 드라이브 수명을 초과한 경우 Oracle 1.6 TB NVMe SSD를 교체하십시오.

다음 작업은 예제 절차를 설명합니다. 서버의 서비스 설명서 지침을 따릅니다.

1. 드라이브를 제거하기 전에 필요에 따라 서버 운영체제를 준비합니다.

   NVMe 스토리지 드라이브 삽입 및 제거 서비스 작업 중 정상 종료를 위해 서버의 서비스 설명서 지침을 따릅니다.

   NVMe 스토리지 드라이브를 마운트 해제합니다.

2. 제거할 NVMe 드라이브의 물리적 위치를 식별합니다.

   ---

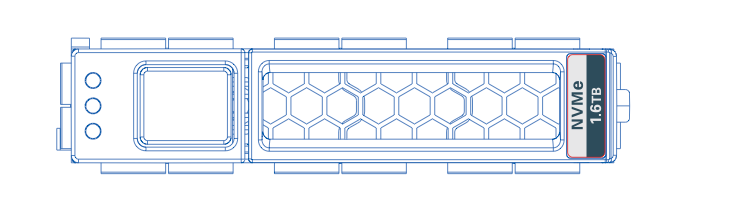

   주의  -  구성 요소가 손상될 수 있습니다. 2.5인치 폼 팩터 드라이브를 사용하는 동안 서버 전면 패널에서 다음 그림에 나와 있는 것처럼 레이블이 지정된 Oracle 1.6 TB NVMe SSD를 지원할 수 있는 NVMe(SFF-8639 디스크 백플레인과 커넥터 포함) 레이블이 지정된 서버 슬롯을 찾습니다. HDD만 지원(레이블이 지정된 HDD)하는 비NVMe 가능 슬롯에 NVMe 스토리지 드라이브를 삽입하지 마십시오.

   ---



3. 드라이브 전면 패널의 상태 표시기를 관찰하여 서버의 드라이브에 교체가 필요한지 확인합니다.

   • NVMe 스토리지 드라이브에 파란색 제거 가능 상태 표시기(LED)가 켜져 있는지 확인합니다.

   • 녹색(작동 중), 주황색(고장난 디스크), 파란색(SSD를 제거할 준비가 되었음)

   • Status Indicators를 참조하십시오.

4. NVMe 스토리지 드라이브를 서버에서 제거합니다.
   1. 제거할 드라이브에서 래치 해제 버튼을 눌러 드라이브 래치를 엽니다.

      드라이브 전면 패널의 해제 레버 버튼을 누르고 완전히 열린 위치로 레버를 기울입니다.

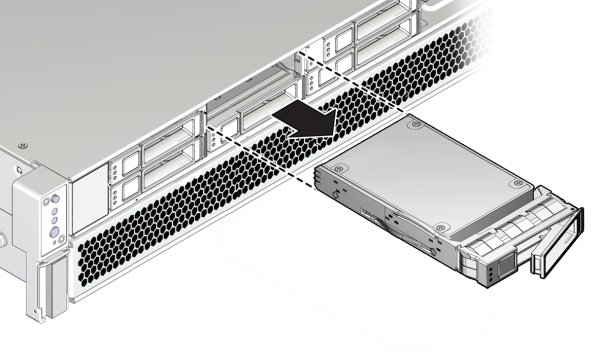

   2. 열린 해제 레버를 잡고 드라이브를 앞쪽으로 부드럽게 당깁니다.
   3. 드라이브를 즉시 교체하지 않는 경우 서버의 빈 드라이브 슬롯에 필러 패널을 삽입합니다.

      드라이브를 교체하지 않는 경우 빈 드라이브 슬롯에 필러 패널을 설치하여 적절한 공기 흐름을 유지하고 관리 작업을 수행하여 드라이브 없이 서버가 작동하도록 구성합니다.



5. NVMe 스토리지 드라이브의 제거를 확인합니다.

   NVMe 스토리지 드라이브 식별을 위해 서버의 서비스 설명서 지침을 따릅니다.

6. NVMe 스토리지 드라이브를 설치(교체)합니다.

   드라이브는 설치된 슬롯에 따라 물리적 주소가 지정됩니다. 제거된 드라이브와 동일한 슬롯에 교체 드라이브를 설치하는 것이 중요합니다.

   Supported Servers and Operating Systems in Oracle Flash Accelerator F160 PCIe Card and Oracle 1.6 TB NVMe SSD Product Notes를 참조하십시오.

   1. 드라이브 면판의 가운데를 손가락으로 눌러서 빈 슬롯에 드라이브를 밀어넣습니다.

      드라이브가 완전히 장착될 때까지 드라이브를 슬롯으로 밀어넣습니다.

   2. 드라이브 래치를 닫아 드라이브를 제자리에 고정합니다.

      해제 레버가 섀시에 맞물릴 때까지 손가락을 사용하여 드라이브 면판의 가운데를 누릅니다. 찰칵 소리가 나고 서버 전면과 수평을 유지할 때까지 해제 레버를 닫습니다.




   ---

   주의  -  구성 요소가 손상될 수 있습니다. 2.5인치 폼 팩터 드라이브를 사용하는 동안 서버 전면 패널에서 Oracle 1.6 TB NVMe SSD를 지원할 수 있는 NVMe(SFF-8639 디스크 백플레인과 커넥터 포함) 레이블이 붙은 서버 슬롯을 찾습니다. NVMe 스토리지 드라이브를 NVMe 불가능 슬롯(HDD)에 삽입하지 마십시오.

   ---

7. 핫 플러그 서비스 작업의 경우 NVMe 스토리지 드라이브를 구성하고 드라이브 가용성을 확인합니다.

   • NVMe 스토리지 드라이브 구성 및 식별을 위해 서버의 서비스 설명서 지침을 따릅니다.

   • 적절한 소프트웨어 명령을 사용하여 시스템을 작동 상태로 되돌립니다.

     • 필요에 따라 NVMe 스토리지 드라이브의 전원을 켭니다.

     • 필요에 따라 장치 드라이버를 연결합니다.

     • 수동 개입이 필요한 경우 미러를 다시 활성화합니다.

     • 수동 개입이 필요한 경우 미러를 다시 동기화합니다.
