상태 표시기

Oracle Flash Accelerator F160 PCIe Card 상태 표시기를 통해 각 드라이브의 상태를 파악하고 필요에 따라 서비스 작업을 수행할 수 있습니다. 드라이브 브래킷에 있는 4개의 상태 표시기 LED가 상태를 나타내고 NVMe 스토리지 드라이브 문제를 진단합니다.

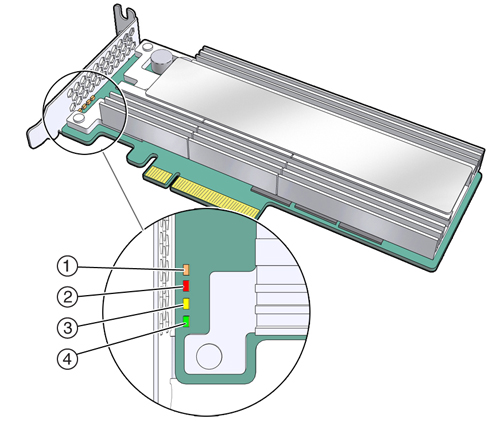

다음 그림은 Oracle Flash Accelerator F160 PCIe Card의 상태 표시기 LED를 보여줍니다.

image:Oracle Flash Accelerator F160 PCIe Card 상태 표시기 LED를 보여주는 그림입니다.
표시기
색상
상태
(1) IO
주황색
드라이브 IO(데이터 입력/출력) 작업
  • 꺼짐 – 정상 작동입니다.

  • 깜빡임, 변동- 드라이브 작업. 최고 375msec, 최저 125msec의 속도로 깜빡이며 IO 작업을 나타냅니다. 유휴인 경우 켜집니다.

  • 계속 켜져 있음 - 유휴 IO, 작업 없음.

(2) 실패
빨간색
드라이브 실패
  • 꺼짐 - 전원이 꺼짐 또는 비정상 작동.

  • 계속 켜져 있음 - 서비스 작업 요청. 드라이브가 사용 안함으로 설정된 논리적 모드에 있습니다.

(3) 실패 이전
노란색
드라이브 실패 이전
  • 꺼짐 - 전원이 꺼짐 또는 비정상 작동.

  • 계속 켜져 있음(깜빡이지 않음) - 서비스 작업 요청. 로그에 위험 경고가 트리거됩니다.

(4) 상태
녹색
드라이브 상태
  • 꺼짐 - 전원이 꺼짐 또는 드라이브 상태가 양호하지 않음 - 서비스 작업 요청.

  • 계속 켜져 있음(깜빡이지 않음) - 드라이브 상태가 양호합니다. 드라이브가 작동하고 있고 전체 전원을 수신하고 있습니다. 정상 작동입니다.
