Oracle F160 Flash Card 교체(서버 전원 꺼짐)

드라이브가 실패하거나 사용 가능한 드라이브 수명이 초과된 경우 기존 Oracle Flash Accelerator F160 PCIe Card를 교체합니다.


Caution

주의  -  데이터 손실이 발생할 수 있습니다. Oracle 1.6TB NVMe PCIe Flash Card의 최대 개수를 초과하거나 지원되지 않는 슬롯에 카드를 설치할 경우 호스트 플랫폼 오류가 보고되고 종료됩니다.



Caution

주의  -  구성 요소가 손상될 수 있습니다. 회로 보드 및 드라이브에는 정전기에 매우 민감한 전자 구성 요소가 있습니다. 옷이나 작업 환경에서 발생하는 일반적인 정전기 분량으로도 이러한 보드에 있는 구성 요소를 손상시킬 수 있습니다. 구성 요소의 커넥터 가장자리를 만지지 마십시오. 이 절차는 정전기 방전에 민감한 구성 요소를 취급할 때 필요합니다. 이 민감성이 구성 요소에 고장을 일으킬 수 있습니다. 손상을 피하려면 ESD Safety Measures에 설명된 정전기 방지 사례를 따라야 합니다.



Caution

주의  -  위험한 전압이 흐릅니다. 감전 및 신체적 상해의 위험을 줄이려면 지침을 따르십시오.



주 -  서버 섀시에서 공기 흐름을 원활히 하기 위해 설치된 각각의 Oracle Flash Accelerator F160 PCIe Card에 대한 PCIe 캐리어 확장이 필요할 수 있습니다. 서버 섀시에 카드 캐리어 또는 다른 구성이 포함되어 있을 수 있습니다. 자세한 PCIe 카드 제거 및 교체 지침은 서버의 서비스 설명서를 참조하십시오.

다음 작업은 예제 절차를 설명합니다. 해당 서버의 서비스 설명서의 자세한 지침을 따르십시오.

  1. 필요에 따라 드라이브를 제거하기 전에 서버 운영체제를 준비합니다.
    • NVMe 스토리지 드라이브 삽입 및 제거 서비스 작업 중 정상 종료를 위해 서버의 서비스 설명서 지침을 따릅니다.

    • Oracle F160 Flash Card를 마운트 해제합니다. 지침은 해당 서버의 서비스 설명서를 참조하십시오.

  2. 서버의 후면 패널에서 상태 표시기(LED)를 관찰하여 서버에서 교체가 필요한 Oracle F160 Flash Card를 확인합니다.
    • 주황색(IO), 빨간색(실패), 노란색(실패 이전), 녹색(작동 중). Status Indicators를 참조하십시오.

    • 필요한 경우 PCIe 카드가 설치되어 있는 위치를 기록하십시오.

  3. 서비스할 서버를 준비합니다.

    지침은 해당 서버의 서비스 설명서를 참조하십시오.


    Caution

    주의  -  위험한 전압이 흐릅니다. 감전 방지를 위해 카드를 설치하기 전에 주 전원 및 네트워크와 서버의 연결을 해제하십시오.


    1. 활성 작업에서 서버를 제거합니다.

      Caution

      주의  -  데이터 손실이 발생할 수 있습니다. Oracle 1.6TB NVMe PCIe Flash Card의 최대 개수를 초과하거나 지원되지 않는 슬롯에 카드를 설치할 경우 호스트 플랫폼 오류가 보고되고 종료됩니다.


    2. 서버를 끕니다.

      시스템의 전원을 끕니다.

    3. 서버 전원 공급 장치에서 전원 코드를 모두 분리합니다.
    4. 섀시에서 덮개를 제거합니다.

      서버 섀시에서 다른 구성을 사용할 수 있습니다. 지침은 해당 서버의 서비스 설명서를 참조하십시오.

  4. 제거할 Oracle F160 Flash Card의 물리적 위치를 식별합니다.

    서버 섀시에서 공기 흐름을 원활히 하기 위해 설치된 각각의 Oracle Flash Accelerator F160 PCIe Card에 대한 PCIe 캐리어 확장이 필요할 수 있습니다. 지침은 해당 서버의 서비스 설명서를 참조하십시오.

    Supported Hardware and Software in Oracle Flash Accelerator F160 PCIe Card and Oracle 1.6 TB NVMe SSD Product Notes를 참조하십시오.

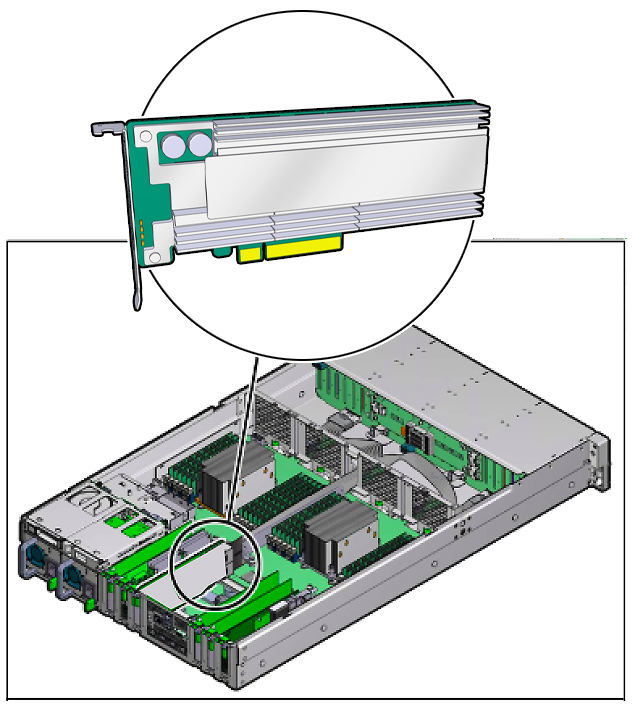

    image:예제 서버에서 Oracle Flash Accelerator F160 PCIe Card의 예제 위치를 보여주는 그림입니다.
  5. 서버 섀시 [1]에서 브래킷을 제거합니다.

    브래킷 나사를 제거합니다.

  6. 서버 섀시 [2]에서 카드를 제거합니다.

    PCIe 슬롯에서 카드를 조심스럽게 들어 카드를 제거합니다.

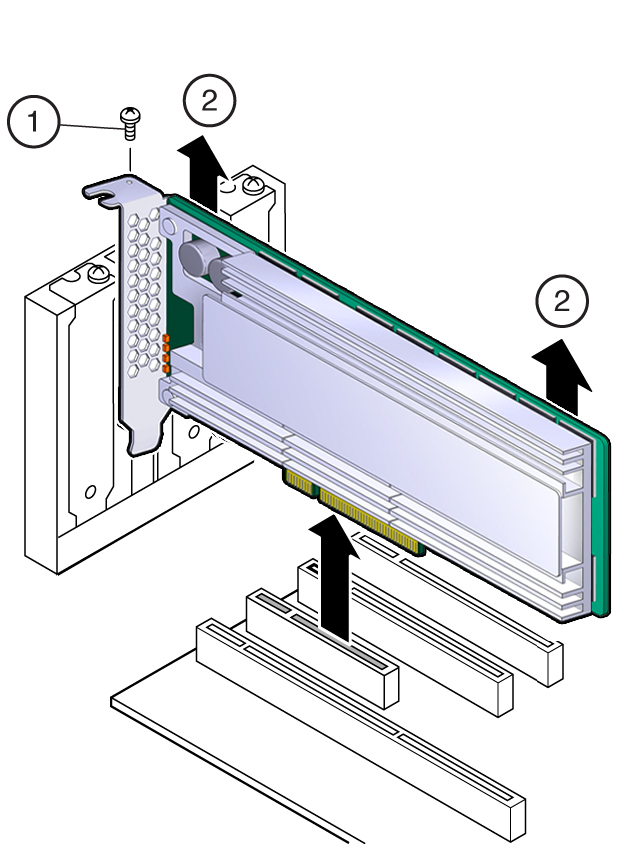

    image:서버에서 Oracle Flash Accelerator F160 PCIe Card를 제거하는 모습을 보여주는 그림입니다.

    Caution

    주의  -  표면이 뜨겁습니다. 만지지 마십시오. 표면이 뜨거우므로 만지면 상해를 입을 수 있습니다.



    주 -  PCIe 카드를 제거할 때마다 다른 PCIe 카드 또는 PCIe 필러 패널로 교체해야 합니다. 빈 PCIe 슬롯에 PCIe 필러 패널을 설치하면 서버에서 배출한 전자기 방해(EMI) 수준이 낮아집니다.
  7. PCIe 카드를 정전기 방지 매트에 놓습니다.
  8. 교체하는 카드에 적합한 PCIe 슬롯을 찾습니다.

    필요한 경우 슬롯에서 PCIe 필러 패널을 제거합니다.

  9. 교체 카드를 지원되는 PCIe 슬롯에 삽입합니다.

    서버 섀시에서 공기 흐름을 원활히 하기 위해 설치된 각각의 Oracle Flash Accelerator F160 PCIe Card에 대한 PCIe 캐리어 확장이 필요할 수 있습니다.

    서버 섀시에 카드 라이서(riser) 또는 다른 구성이 포함되어 있을 수 있습니다. 카드 설치 지침은 해당 서버의 서비스 설명서를 참조하십시오.

    1. 빈 PCIe 슬롯과 맞는 빈 브래킷 패널을 서버 섀시에서 제거합니다.

      브래킷 나사를 보관합니다(해당하는 경우).

    2. 슬롯에 카드가 제대로 장착되도록 서서히 단단하게 누릅니다.

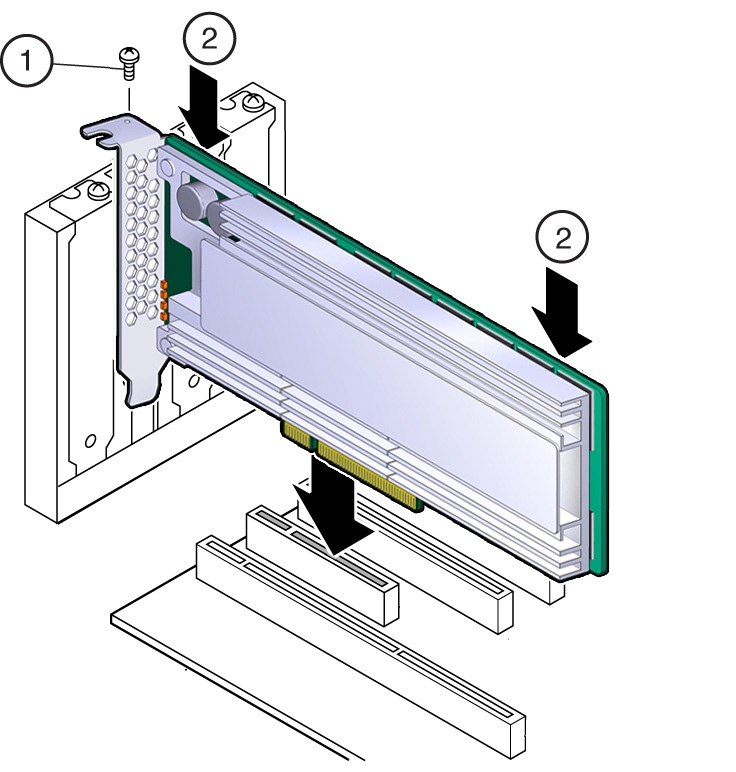

    다음 그림은 PCI Express 슬롯에 카드를 삽입하는 방법을 보여줍니다.


    image:Oracle Flash Accelerator F160 PCIe Card를 서버에 설치하는 모습을 보여주는 그림입니다.

    서버 섀시에 카드 라이서(riser) 또는 다른 구성이 포함되어 있을 수 있습니다. 카드 설치 지침은 해당 서버의 서비스 설명서를 참조하십시오.

  10. 카드 브래킷을 서버 섀시에 고정합니다.

    필요한 경우 브래킷 나사를 설치하여 카드를 서버 섀시에 고정합니다.

    또는 서버 보존 메커니즘을 사용하여 카드를 서버 섀시에 고정합니다.

  11. 서버를 서비스로 되돌립니다.

    서버의 서비스 설명서를 참조하십시오.

    1. 덮개를 다시 덮습니다.

      서버 섀시에서 다른 구성을 사용할 수 있습니다. 지침은 해당 서버의 서비스 설명서를 참조하십시오.

    2. 전원 코드 및 네트워크 케이블을 다시 연결합니다.
    3. 시스템의 전원을 켭니다.

      카드 하드웨어 삽입이 완료되었습니다.

  12. Oracle F160 Flash Card를 구성하고 드라이브 가용성을 확인합니다.
    • Oracle F160 Flash Card NVMe 스토리지 드라이브 구성 및 식별을 위해 서버의 서비스 설명서 지침을 따릅니다.

    • 적절한 소프트웨어 명령을 사용하여 시스템을 작동 상태로 되돌립니다.

      • 필요에 따라 Oracle F160 Flash Card의 전원을 켭니다.

      • 필요에 따라 장치 드라이버를 연결합니다.

      • 수동 개입이 필요한 경우 미러를 다시 활성화합니다.

      • 수동 개입이 필요한 경우 미러를 다시 동기화합니다.

  13. 다음 사항을 확인합니다.
    • 실패 LED가 켜지지 않습니다.

    • 설치한 카드에 녹색 상태 LED가 켜집니다.

    Status Indicators를 참조하십시오.
