고유 VMware HBA 드라이버 교체

VMware ESXi 5.5 기술을 통해 HBA가 작동하려면 고유 VMware HBA 드라이버 lsi_mr3을 megaraid_sas HBA 드라이버로 교체해야 합니다.

이 절은 다음 항목으로 구성됩니다.

• IP 연결, ESXi 셸 및 SSH를 사용으로 설정하려면

• 고유 VMware HBA 드라이버를 교체하려면

IP 연결, ESXi 셸 및 SSH를 사용으로 설정하려면

VMware 고유 HBA 드라이버를 교체하려면 먼저 ESXi 서버에 대한 IP 연결, ESXi 셸 및 SSH를 사용으로 설정해야 합니다.

1. VMware ESXi 기술 소프트웨어에 액세스합니다.

   x86 시스템의 경우 Oracle System Assistant를 사용하여 VMware ESXi 기술 소프트웨어에 액세스할 수 있습니다.

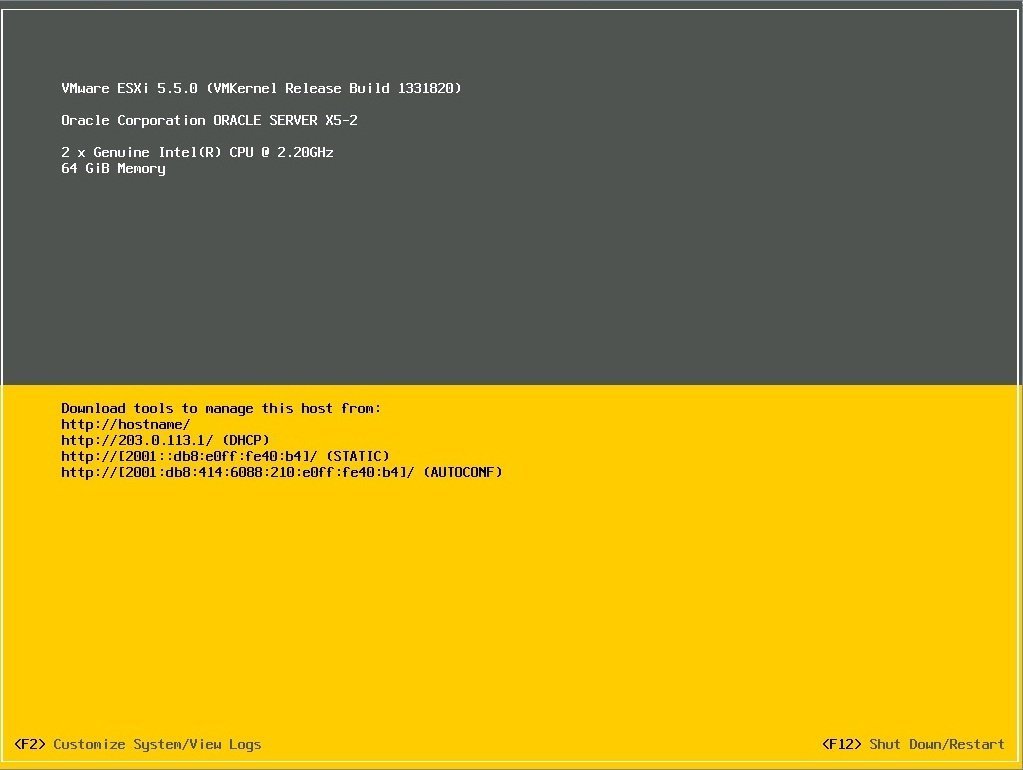

   그림 4-12  VMware ESXi 5.5 기술 소프트웨어 액세스



2. F2 키를 눌러 시스템을 사용자 정의한 후 화살표 키를 사용하여 Configure Management Network 메뉴 옵션으로 이동합니다.

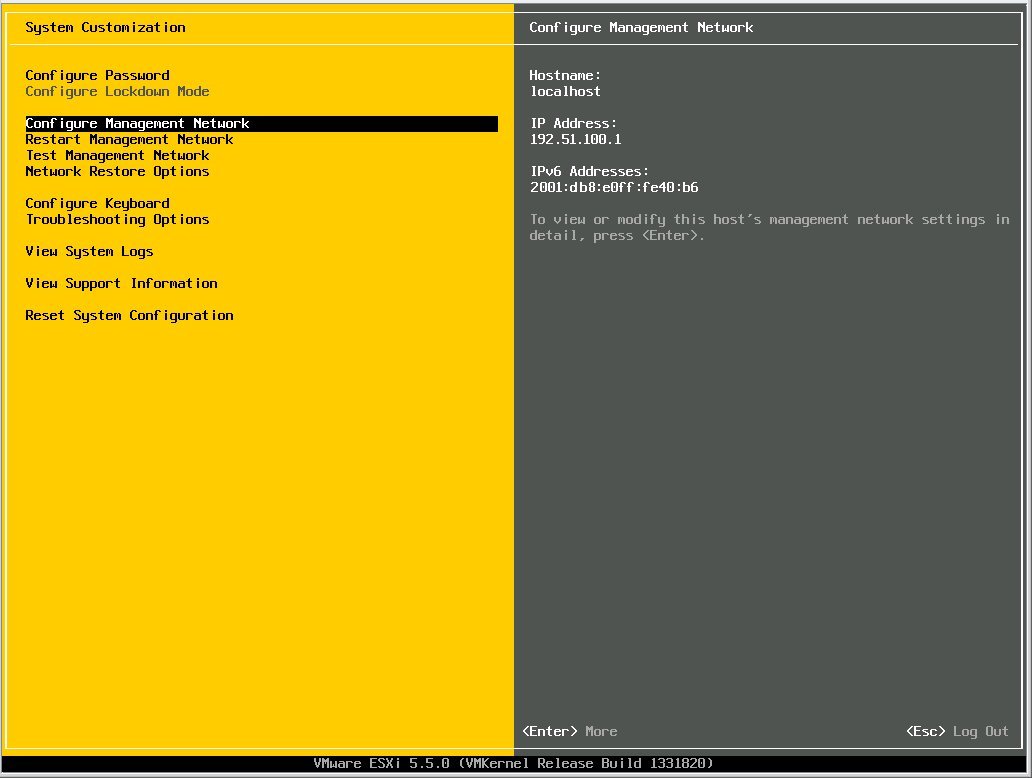

   그림 4-13  Configure Management Network 메뉴 옵션 선택



3. 표시되는 페이지에서 Network Adapters를 선택한 후 표시되는 팝업 창에서 IP 연결을 위해 연결된 vmnic 장치를 선택합니다.

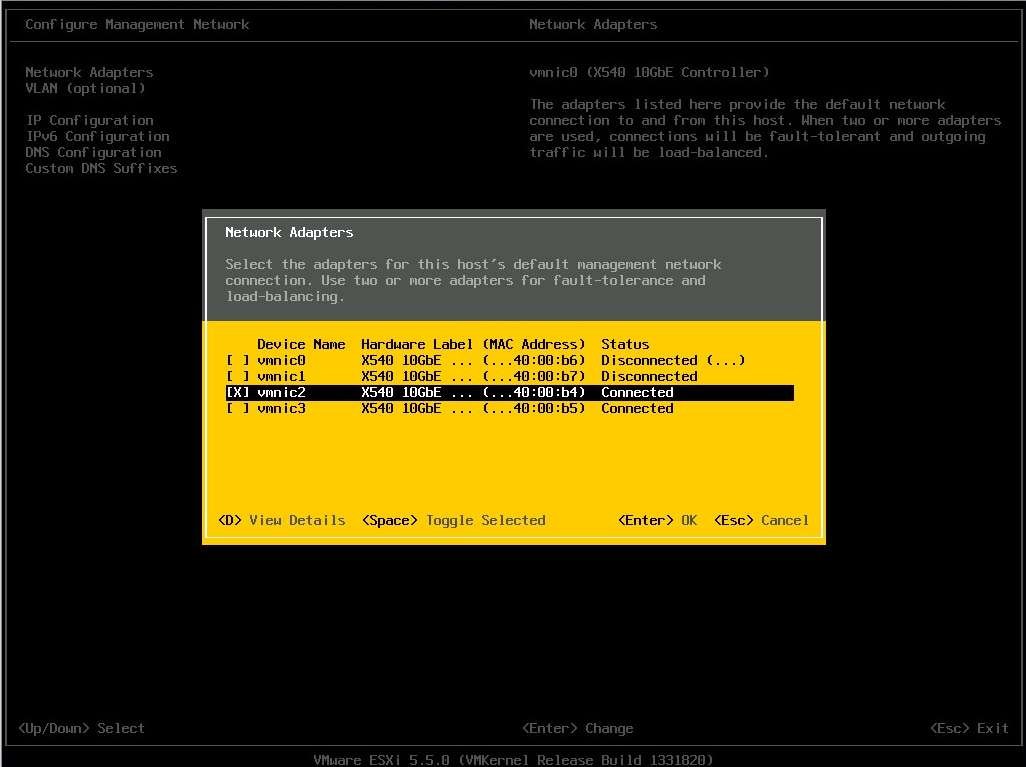

   그림 4-14  연결된 vmnic 장치 선택



4. 팝업 창에서 Enter 키를 눌러 선택 사항을 확인하고 Esc 키를 눌러 팝업 창을 종료합니다.
5. 표시되는 페이지의 프롬프트에서 Y를 입력하여 변경 사항을 적용한 다음 관리 네트워크를 다시 시작합니다.

   네트워크가 DHCP를 사용하도록 구성된 경우 이제 IP 연결이 완료되었습니다.

   ---

   주 -  정적 IP 주소를 사용하는 경우 Configure Management Network 화면에 액세스한 다음 ESXi 5.5 서버와 IP 네트워크의 적합한 IP 및 DNS 구성 설정을 지정하여 IP 연결을 사용으로 설정할 수 있습니다. 이와 같이 변경하여 IP 연결을 사용으로 설정 후에는 관리 네트워크를 다시 시작해야 합니다.

   ---

6. VMware ESXi 기술 소프트웨어 기본 페이지로 돌아가서 Troubleshooting Options 메뉴 옵션으로 이동한 후 Enter 키를 누릅니다(Figure 4–13 참조).
7. 표시되는 페이지에서 ESXi Shell 및 SSH 필드로 이동하여 두 서비스를 모두 사용으로 설정합니다.

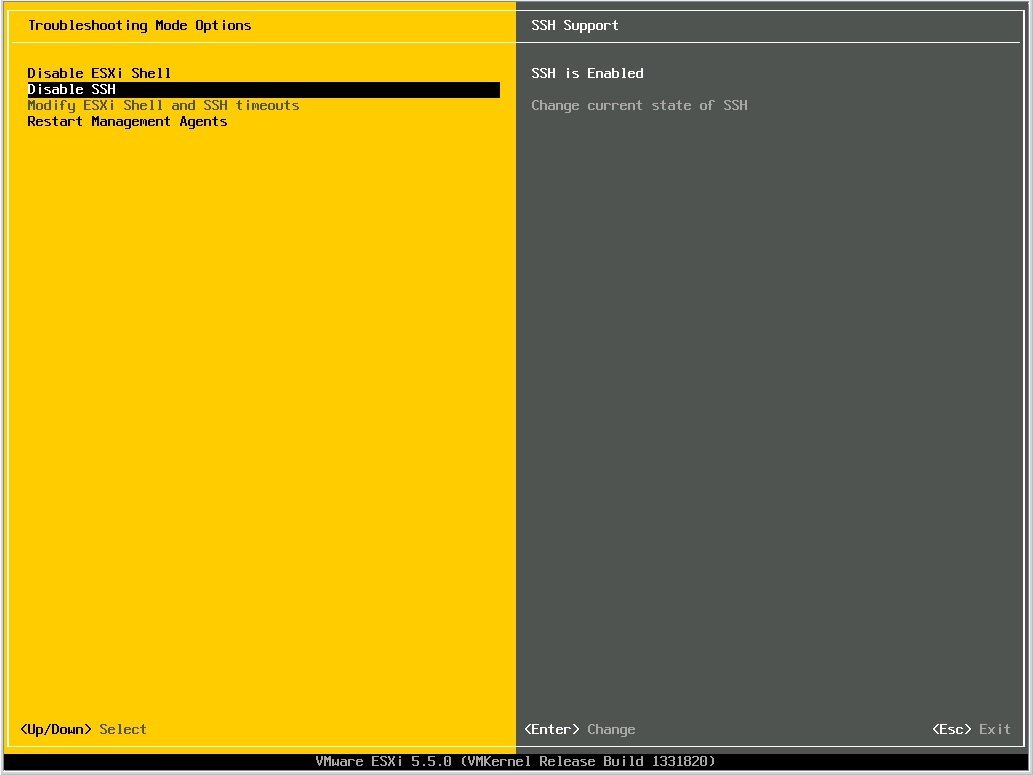

   그림 4-15  ESXi 셸 및 SSH를 사용으로 설정



8. 고유 VMware HBA 드라이버를 교체하려면의 설명에 따라 고유 VMware HBA 드라이버를 교체합니다.

고유 VMware HBA 드라이버를 교체하려면

1. 호스트에 로그인합니다.
2. 브라우저에서 http://www.lsi.com/sep/Pages/oracle/index.aspx로 이동합니다.
3. 유형을 선택한 후 원하는 HBA 모델을 선택합니다(7110116, 7110117).
4. 하드웨어 플랫폼의 VMware 릴리스에서 지원되는 VMware 드라이버(일반적으로 VIB zip 파일)를 선택하여 다운로드합니다.
5. 호스트의 터미널 창에서 esxcfg-scsidevs -a 명령을 실행하여 HBA에서 사용 중인 현재 드라이버를 확인합니다.

   lsi_mr3 HBA 드라이버가 HBA에서 현재 사용 중인 드라이버입니다.


       # esxcfg-scsidevs -a

       vmhba38 ahci link-n/a sata.vmhba38 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
       vmhba39 ahci link-n/a sata.vmhba39 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
       vmhba0 ahci link-n/a  sata.vmhba0 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
       vmhba1 lsi_mr3 link-n/a  pscsi.vmhba1 (0:3:0.0) LSI MegaRAID SAS Invader Controller
       vmhba40  ahci link-n/a sata.vmhba40 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
       vmhba33 usb-storage link-n/a  usb.vmhba33 () USB
       vmhba35 usb-storage link-n/a  usb.vmhba35 () USB
       #


6. vim-cmd hostsvc/maintenance_mode_enter 명령을 실행하여 ESXi 호스트를 유지 관리 모드로 전환합니다.


       # vim-cmd hostsvc/maintenance_mode_enter
       'vim.Task:haTask-ha-host-vim.HostSystem.enterMaintenanceMode-394644943'
       /vmfs/volumes/535592a8-1d9ce82f-333b-0010e04000b4
       #

7. --no-sig-check 매개변수를 사용하여 이 절차의 앞부분에서 얻은 VMware HBA 드라이버 VIB zip 파일을 설치합니다.

        # esxcli software vib install -d
             "directory-path-to-the-driver-zip-file/megaraid_sas.zip" --no-sig-check
             Installation Result Message: The update completed successfully, but the system needs to be
             rebooted for the changes to be effective. Reboot Required: true VIBs
             Installed: LSI_bootbank_scsi-megaraid-sas_6.603.53.00-1OEM.550.0.0.1331820 VIBs
             Removed: VMware_bootbank_scsi-megaraid-sas_5.34-9vmw.550.0.0.1331820 VIBs Skipped:
             /vmfs/volumes/535592a8-1d9ce82f-333b-0010e04000b4
       #


8. ESXi 호스트를 재부트하고 SSH에 다시 연결합니다.
9. esxcli software vib list 명령을 실행하여 scsi-megaraid-sas VIB가 있는지 확인합니다.


       # esxcli software vib list

       Name                 Version                               Vendor  Acceptance Level  Install Date

       ----------------     -------------                         ------  ----------------  ------------

       scsi-megaraid-sas    6.603.53.00-1OEM.550.0.0.1331820      LSI     VMwareCertified   2014-04-23
       ata-pata-amd         0.3.10-3vmw.550.0.0.1331820           VMware  VMwareCertified   2014-04-21
       ata-pata-atiixp      0.4.6-4vmw.550.0.0.1331820            VMware  VMwareCertified   2014-04-21
       ata-pata-cmd64x      0.2.5-3vmw.550.0.0.1331820            VMware  VMwareCertified   2014-04-21
       ata-pata-hpt3x2n     0.3.4-3vmw.550.0.0.1331820            VMware  VMwareCertified   2014-04-21
       ata-pata-pdc2027x    1.0-3vmw.550.0.0.1331820              VMware  VMwareCertified   2014-04-21
       ata-pata-serverworks 0.4.3-3vmw.550.0.0.1331820            VMware  VMwareCertified   2014-04-21
       ....


10. 다음 명령을 실행하여 lsi_mr3 고유 VMware HBA 드라이버를 사용 안함으로 설정한 후 유지 관리 모드를 종료합니다.

        # esxcli system module set --enabled=false --module=lsi_mr3
        # vim-cmd hostsvc/maintenance_mode_exit
        'vim.Task:haTask-ha-host-vim.HostSystem.exitMaintenanceMode-16263936'
         #


11. ESXi 5.5 호스트를 재부트하고 SSH에 다시 연결합니다.
12. esxcfg-scsidevs -a 명령을 실행하여 HBA(다음 예의 경우 vmhba1)가 현재 megaraid-sas 드라이버를 사용하고 있는지 확인합니다.


        # esxcfg-scsidevs -a
         vmhba38  ahci  link-n/a  sata.vmhba38 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
         vmhba39  ahci  link-n/a  sata.vmhba39 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
         vmhba0   ahci  link-n/a  sata.vmhba0  (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
         vmhba1   megaraid_sas link-n/a  unknown.vmhba1 (0:3:0.0) LSI/Symbios Logic MegaRAID SAS Invader Controller
         vmhba40  ahci  link-n/a  sata.vmhba40 (0:0:31.2) Intel Corporation Wellsburg AHCI Controller
         vmhba33 usb-storage   link-n/a usb.vmhba33 () USB
         vmhba35 usb-storage   link-n/a usb.vmhba35 () USB
         ...
