RAID 기능

다음은 HBA에서 지원하는 RAID 기능입니다.

• 완벽한 기능의 하드웨어 기반 RAID 구현

• 하드웨어 RAID 지원 XOR(exclusive-OR) 엔진과 고속 1GB DDR/DDR2 800MHz 온보드 SDRAM 인터페이스 통합

• 여러 드라이브에 데이터 스트라이핑

• 데이터 백업을 위한 데이터 미러링 또는 패리티 블록

• RAID 레벨 0, 1, 5, 6, 10, 50, 60 지원(최소 1Gb 데이터 캐시)

• 최소 72비트 DDR3 메모리 인터페이스 지원

• DDR 메모리의 직접 플래시 백업을 위한 내장 플래시 컨트롤러

• T10 EEDP(및 DIX) 지원

• 이중 펌웨어 이미지(활성/백업)

• RAID 볼륨에서 최대 32개 드라이브 지원

• 여러 RAID 스트라이프 크기 지원

• 로드 균형 조정

• 경로 페일오버

• 온라인 RAID 레벨 마이그레이션

• 드라이브 마이그레이션 및 로밍

• 매체 스캔

• 확장 후 재부트 필요 없음

• 사용자 구성 가능한 재구성 속도

• RAID 시스템 구성 정보 저장을 위한 32KB NVRAM(비휘발성 임의 액세스 메모리). MegaRAID SAS 펌웨어는 업그레이드가 쉽도록 플래시 ROM에 저장되어 있습니다.

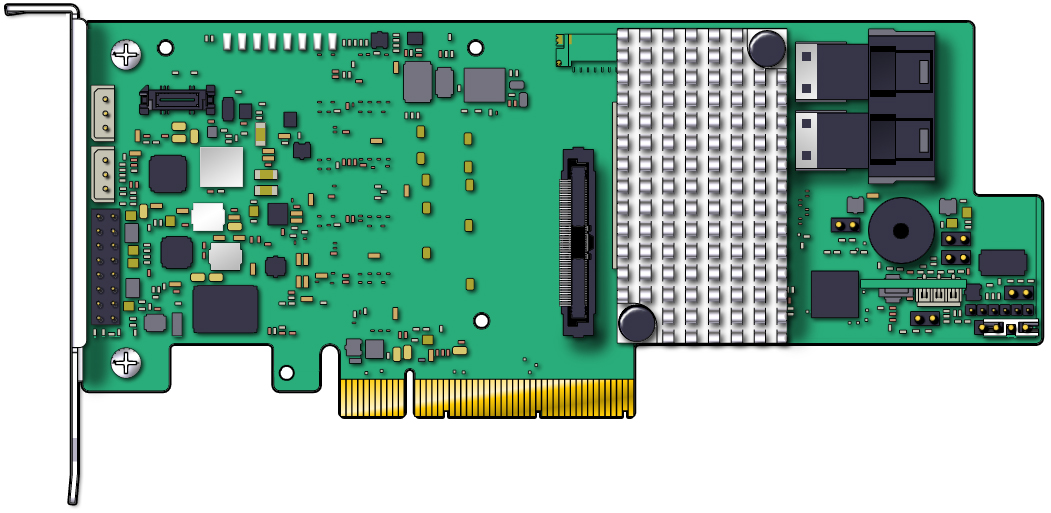

Figure 1–1에서는 HBA의 물리적 레이아웃을 보여줍니다.

그림 1-1  Oracle Storage 12Gb/s SAS PCIe RAID HBA, 내부
