Guía del servicio de datos de Oracle® para Oracle Real Application Clusters

Salir de la Vista de impresión

Actualización: Abril de 2016



Ejemplos de configuraciones de este servicio de datos

En las secciones siguientes se ilustra la configuración de los recursos y grupos de recursos para combinaciones típicas de esquemas de gestión de almacenamiento en la plataforma SPARC para el cluster global y un cluster de zona.

Configuraciones de Soporte para Oracle RAC de ejemplo en el cluster global

Figura 1  Configuración de Soporte para Oracle RAC con Solaris Volume Manager para Sun Cluster

image:Diagrama que muestra la configuración de Soporte para Oracle RAC con un administrador de volúmenes

Figura 2  Configuración de Soporte para Oracle RAC con Solaris Volume Manager para Sun Cluster y sistema de archivos compartido StorageTek QFS

image:Diagrama que muestra la configuración de Soporte para Oracle RAC con un sistema de archivos y un administrador de volúmenes

Figura 3  Configuración de Soporte para Oracle RAC con Sistema de archivos compartido StorageTek QFS y RAID de hardware

image:Diagrama que muestra la configuración de Soporte para Oracle RAC con un sistema de archivos

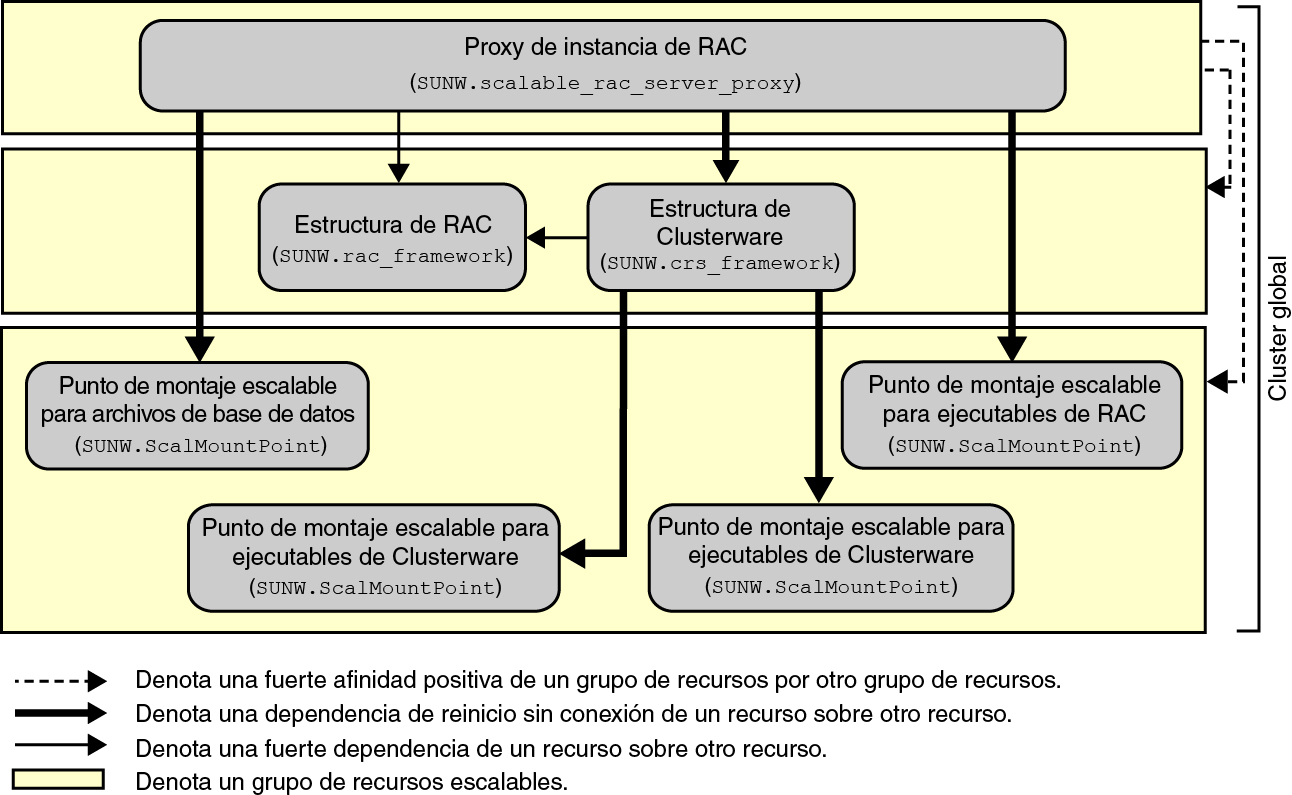

Figura 4  Configuración de Soporte para Oracle RAC con un dispositivo NAS

image:Diagrama que muestra un dispositivo NAS en un cluster global

Figura 5  Configuración de Soporte para Oracle RAC con Oracle ASM y Solaris Volume Manager para Sun Cluster

image:Diagrama que muestra la configuración de Soporte para Oracle RAC con un administrador de volúmenes y gestión del almacenamiento

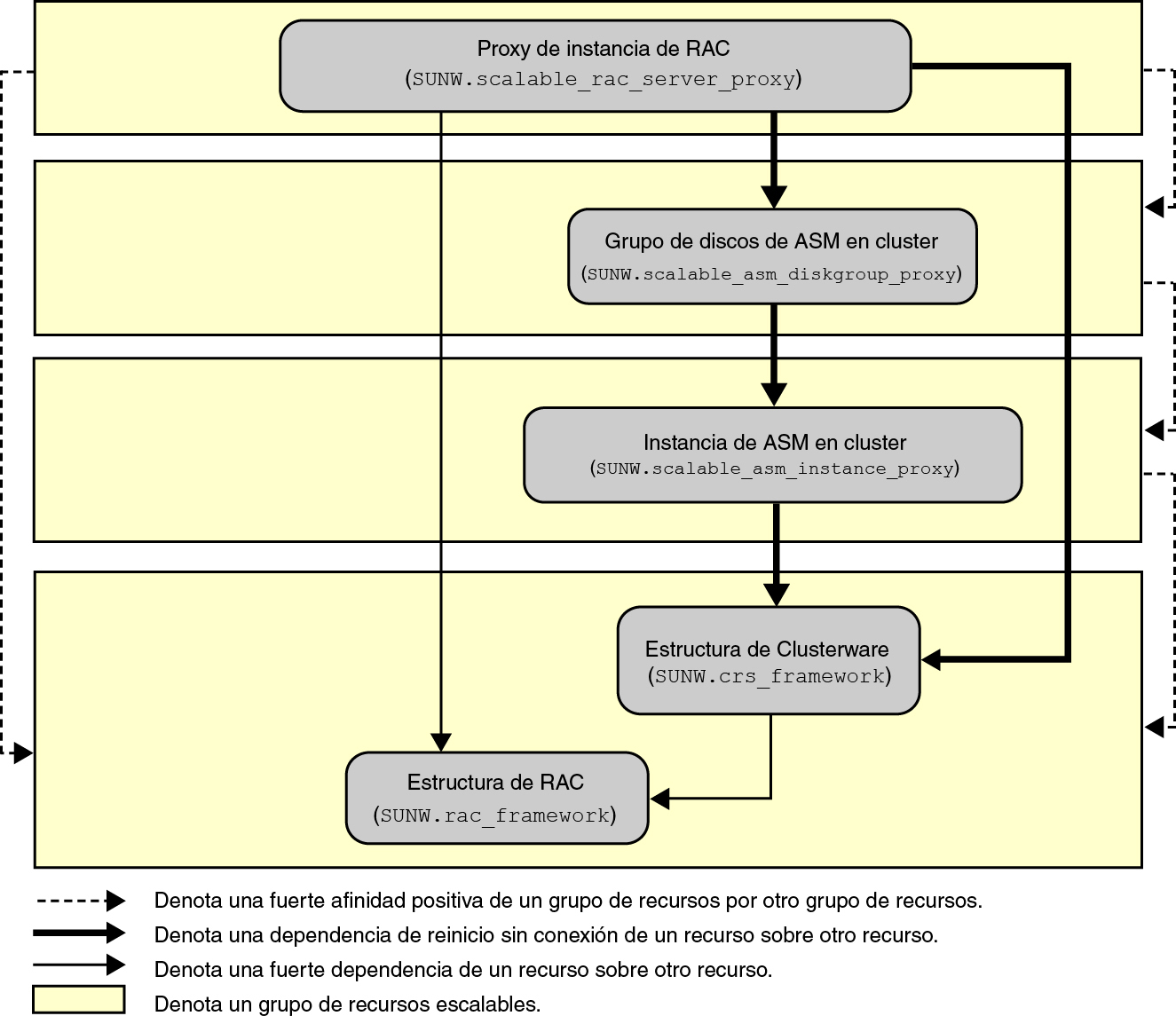

Figura 6  Configuración de Soporte para Oracle RAC con Oracle ASM y RAID de hardware

image:Diagrama que muestra la configuración de Soporte para Oracle RAC con gestión del almacenamiento
