本节描述了 Availability Suite 软件使用的远程镜像复制方法和时间点快照方法。该软件使用 sndradm 和 iiadm 命令复制数据。有关更多信息,请参见 sndradm(1M) 和 iiadm(1M) 手册页。
图 2 显示了远程镜像复制。通过 TCP/IP 连接可以将主磁盘主卷中的数据复制到辅助磁盘的主卷中。该软件使用远程镜像位图来跟踪主磁盘上的主卷与辅助磁盘上的主卷之间的差别。
图 2 远程镜像复制
可以实时同步或异步执行远程镜像复制。可以为同步复制或异步复制单独配置每个群集中的每个卷。

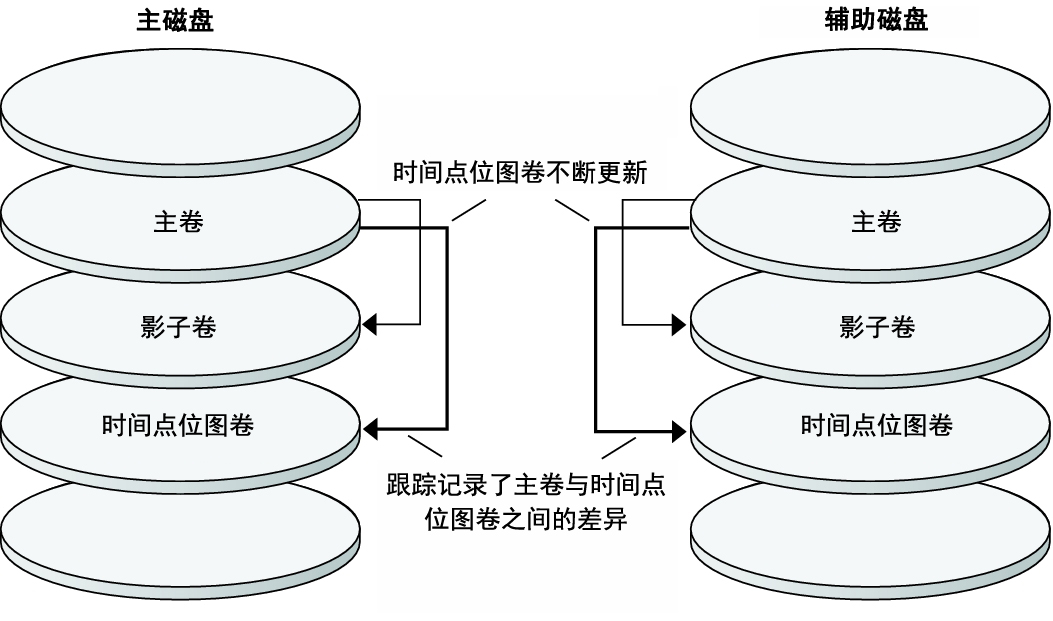

图 3 显示了时间点快照。 每个磁盘的主卷中的数据都被复制到同一磁盘上的影子卷中。时间点位图跟踪主卷和影子卷之间的差异。数据被复制到影子卷之后,时间点位图将被复位。
图 3 时间点快照

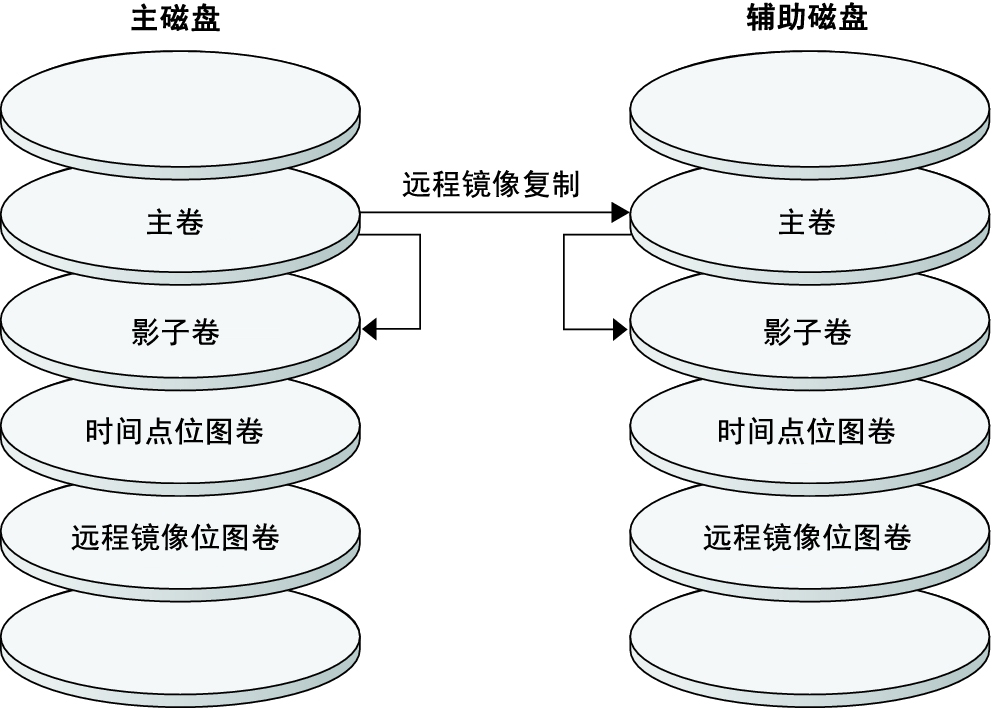

图 4 展示了此配置示例是如何使用远程镜像复制和时间点快照的。
图 4 复制示例配置
