Oracle MaxRep for SAN est basé sur plusieurs composants logiciels et matériels clés qui permettent d'obtenir une protection et une récupération des données fiables.
Oracle MaxRep for SAN comprend les composants suivants :
- Oracle FS System
Le Oracle FS System est une solution de stockage basée sur les applications qui utilise la technologie Quality of Service pour fournir le stockage des applications aux réseaux de zones de stockage Fibre Channel (FC) ou iSCSI. Le processus de réplication commence par le Oracle FS System qui accepte une opération d'écriture sur les LUN protégés et transfère l'opération d'écriture sur le moteur de réplication Oracle MaxRep pour la réplication.
- Oracle MaxRep moteur de réplication
Le moteur de réplication est un moteur de déchargement hors bande qui gère et surveille le processus de réplication et de récupération. Vous créez des plans de protection pour guider les opérations de réplication. A l'aide de la GUI basée sur le Web, vous pouvez créer, surveiller et récupérer des plans de protection. Les rapports d'utilisation et de tendance ainsi que les alertes sont également gérés par le moteur de réplication.
- Agents Oracle MaxRep
Les agents Oracle MaxRep facultatifs sont installés sur les hôtes d'application et peuvent fournir des signets de cohérence d'application selon une base de programmation.
- Cluster du moteur de réplication
Le cluster du moteur de réplication est un composant facultatif de la solution Oracle MaxRep. Ce composant est une fonctionnalité à haute disponibilité qui comprend un moteur de réplication passif qui est prêt à remplacer le moteur de réplication actif en cas de panne.

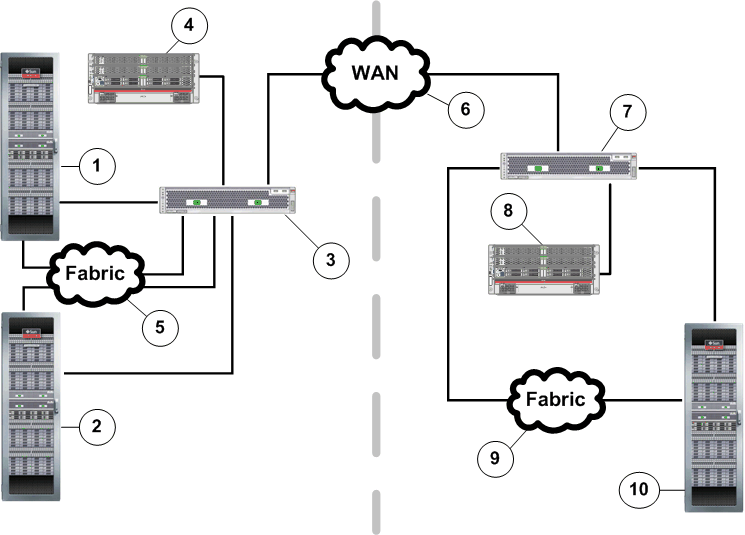

- Légende
1 Oracle FS System principal 6 WAN (Wide Area Network) 2 Oracle FS System secondaire local 7 moteur de réplication distant 3 moteur de réplication 8 Hôte distant 4 Hôte 9 Fabric (FC) ou LAN (iSCSI) 5 Fabric (FC) ou LAN (iSCSI) 10 Oracle FS System secondaire distant
