Les Tiroirs de disques sont utilisés comme stockage d'arrière-plan pour Oracle Flash Storage System. Oracle FS System peut être configuré pour 30 Tiroirs de disques maximum. Les deux types de Tiroir de disques sont le Tiroir de disques DE2-24P et Tiroir de disques le DE2-24C. Ces deux types de Tiroir de disques peuvent coexister sur le même système.
Les Tiroir de disques sont des tiroirs de stockage Serial Attached SCSI (SAS-2) haute disponibilité. Le Tiroir de disques DE2-24P a un châssis 2U qui prend en charge le petit format 24 (SFF), avec disques durs de 2,5 po (6,35 cm). Le Tiroir de disques DE2-24P prend également en charge les configurations avec 7, 13 ou 19 SSD. Le Tiroir de disques DE2-24C a un châssis 4U qui prend en charge le grand format 24 (LFF), avec disques durs de 3,5 po (8,89 cm).

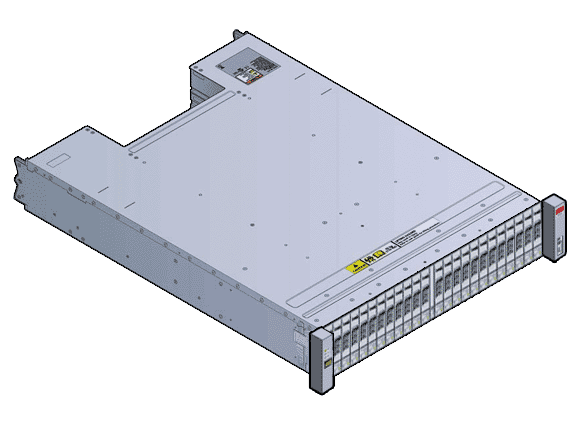

Figure : 1 Tiroir de disques DE2-24P (vue de face)

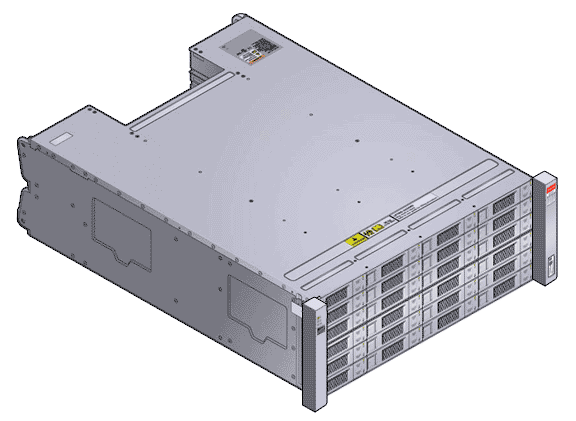

Figure : 2 Tiroir de disques DE2-24C (vue de face)
Deux modules d'E/S réparables à chaud avec deux connecteurs d'interface conformes à la norme Storage Bridge Bay (SBB)
Deux modules de refroidissement de 580W réparables à chaud avec deux blocs d'alimentation à partage de charge et des ventilateurs intégrés
Tiroir compatible rack de 19 pouces
Accès par l'avant à tous les disques
Accès par l'arrière aux modules d'E/S et modules de refroidissement
Voyants avec informations d'état pour les modules d'E/S, les disques et les modules de refroidissement

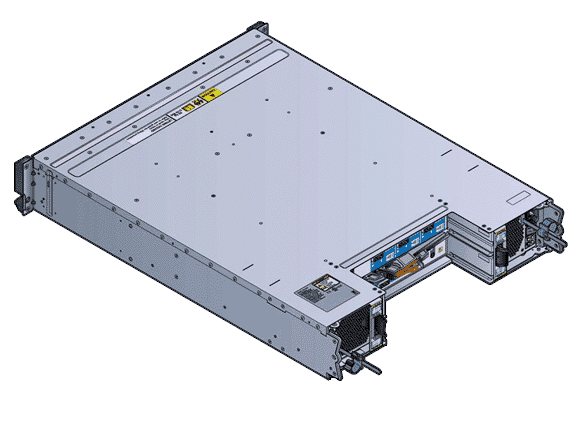

Figure : 3 Tiroir de disques DE2-24P (vue arrière)

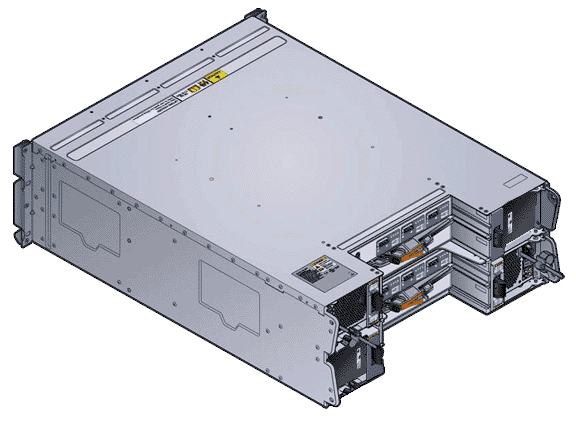

Figure : 4 Tiroir de disques DE2-24C (vue arrière)
