Oracle MaxRep para SAN usa varios componentes clave de hardware y software para ofrecer protección y recuperación de datos confiables.
Oracle MaxRep para SAN incluye los siguientes componentes:
- sistema Oracle FS
sistema Oracle FS es una solución de almacenamiento que tiene en cuenta las aplicaciones y usa tecnología de calidad de servicio basada en políticas para brindar servicios de almacenamiento de aplicaciones mediante redes de área de almacenamiento de canal de fibra (FC) o iSCSI. El proceso de replicación comienza con el sistema Oracle FS que acepta una operación de escritura en los LUN protegidos y la envía a Oracle MaxRep motor de replicación para la replicación.
- Oracle MaxRep motor de replicación
motor de replicación es un motor de descarga fuera de banda que gestiona y supervisa el proceso de replicación y recuperación. Para guiar las operaciones de replicación se crean planes de protección. Mediante la GUI basada en Web, se pueden crear, supervisar y recuperar planes de protección. motor de replicación también gestiona alertas e informes de utilización y tendencias.
- Agentes de Oracle MaxRep
En los hosts de las aplicaciones se instalan agentes de Oracle MaxRep opcionales que pueden emitir marcadores de coherencia de aplicación de manera planificada.
- Cluster de motor de replicación
El cluster de motor de replicación es un componente opcional de la solución Oracle MaxRep. Este componente es una función de alta disponibilidad que incluye un motor de replicación pasivo, que está listo para tomar el control en caso de fallo del motor de replicación activo.

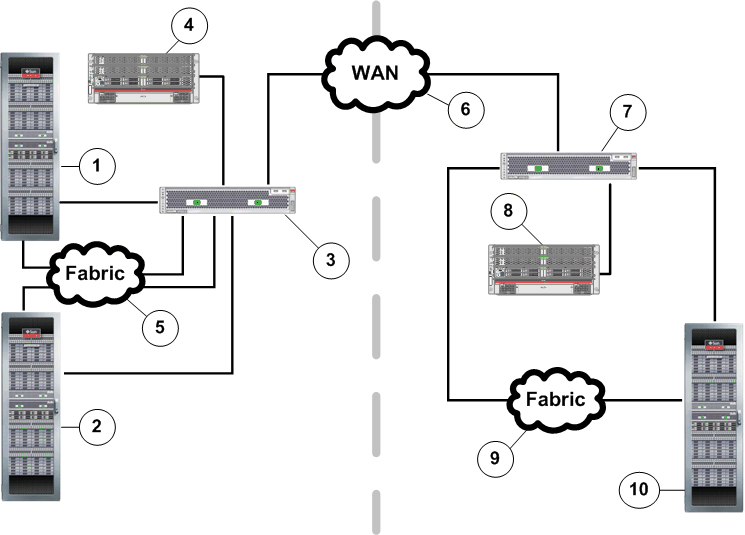

- Leyenda
1 sistema Oracle FS principal 6 Red de área extensa (WAN) 2 sistema Oracle FS secundario local 7 motor de replicación remoto 3 motor de replicación 8 Host remoto 4 Host 9 Tejido (FC) o LAN (iSCSI) 5 Tejido (FC) o LAN (iSCSI) 10 sistema Oracle FS secundario remoto
