Oracle MaxRep for SAN

Oracle MaxRep para SAN permite replicar y restaurar datos de sistema Oracle FS en un entorno de SAN.

En la replicación SAN, los pares de LUN compuestos por LUN de origen y destino, se denominan pares de replicación. Los LUN pueden residir en dos sistemas Oracle FS que se encuentren en la misma ubicación o en sistemas Oracle FS independientes que se encuentren en ubicaciones remotas, denominados sistema principal y sistema secundario.

Uno o varios motores de replicación deOracle MaxRep gestionan y supervisan el proceso de replicación de datos. La transferencia de los datos se realiza de manera automática a medida que se producen cambios en los datos del LUN de origen. Los cambios se replican en el LUN de destino. El par de replicación se actualiza de manera continua mientras persista la integridad de ambos LUN y se mantenga el enlace de comunicación entre las ubicaciones de los LUN.

Oracle MaxRep para SAN puede replicar entre sistemas Oracle FS que residan en el mismo centro de datos o que se encuentren distribuidos entre ubicaciones geográficamente distantes entre sí. Los Oracle MaxRep motores de replicación usan enlaces de comunicación entre los dos sitios para replicar los cambios.

Oracle MaxRep para SAN admite replicación de LUN sincrónica y asincrónica o juegos de volúmenes coherentes de aplicaciones.

La replicación sincrónica requiere al menos un motor de replicación y es posible realizarla cuando los LUN de origen y destino y los motores de replicación están conectados al mismo tejido SAN. La replicación también puede ser sincrónica si los LUN de origen y destino se encuentran en dos centros de datos conectados por un tejido SAN ampliado. El tejido puede estar formado por los cables de fibra óptica que utilizan DWDM (Dense Wavelength Division Multiplexing, multiplexación por división de longitud de onda densa) entre la ubicación principal y la secundaria.
Para la replicación asincrónica se necesitan por lo menos dos motores de replicación. Este tipo de replicación se admite en la mayoría de los casos cuando la ubicación principal y la secundaria se encuentran geográficamente distribuidas y la comunicación se realiza mediante un enlace de red de área extensa (WAN), con motores de replicación independientes en cada ubicación.

Para garantizar la alta disponibilidad (HA), es posible implementar los motores de replicación en pares de alta disponibilidad. Uno de los motores de replicación está en modo activo. El otro motor de replicación del par de alta disponibilidad está en modo pasivo, listo para activarse si el motor de replicación activo falla.

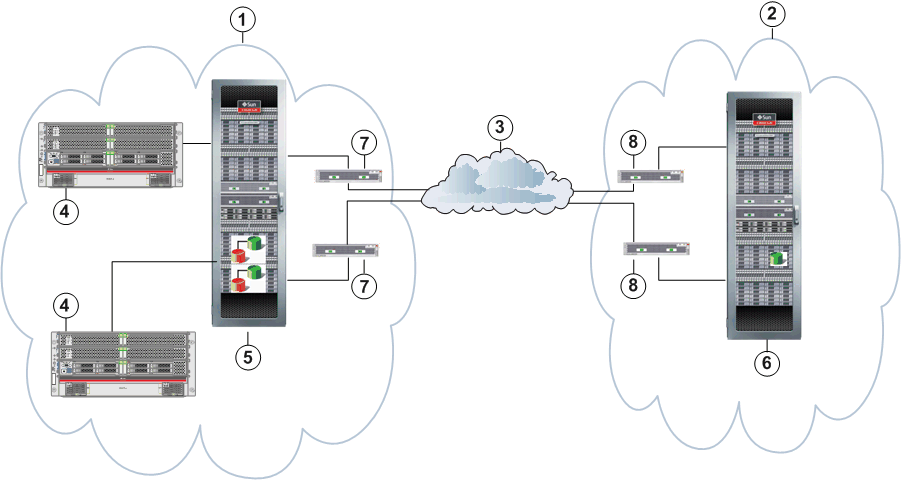

Figura 1 Configuración asincrónica de Oracle MaxRep para SAN

Leyenda

1 Sitio principal	5 sistema Oracle FS principal
2 Sitio secundario	6 sistema Oracle FS secundario
3 Conexión WAN	7 motores de replicación del sitio principal agrupados en cluster para alta disponibilidad
4 Host	8 motores de replicación del sitio secundario agrupados en cluster para alta disponibilidad

Los datos se pueden recuperar desde el sitio principal o el secundario, y la dirección de replicación se puede revertir. Es posible planificar e implementar varios escenarios de failover y failback con Oracle MaxRep para SAN.
