Guía de instalación del servidor SPARC T7-4

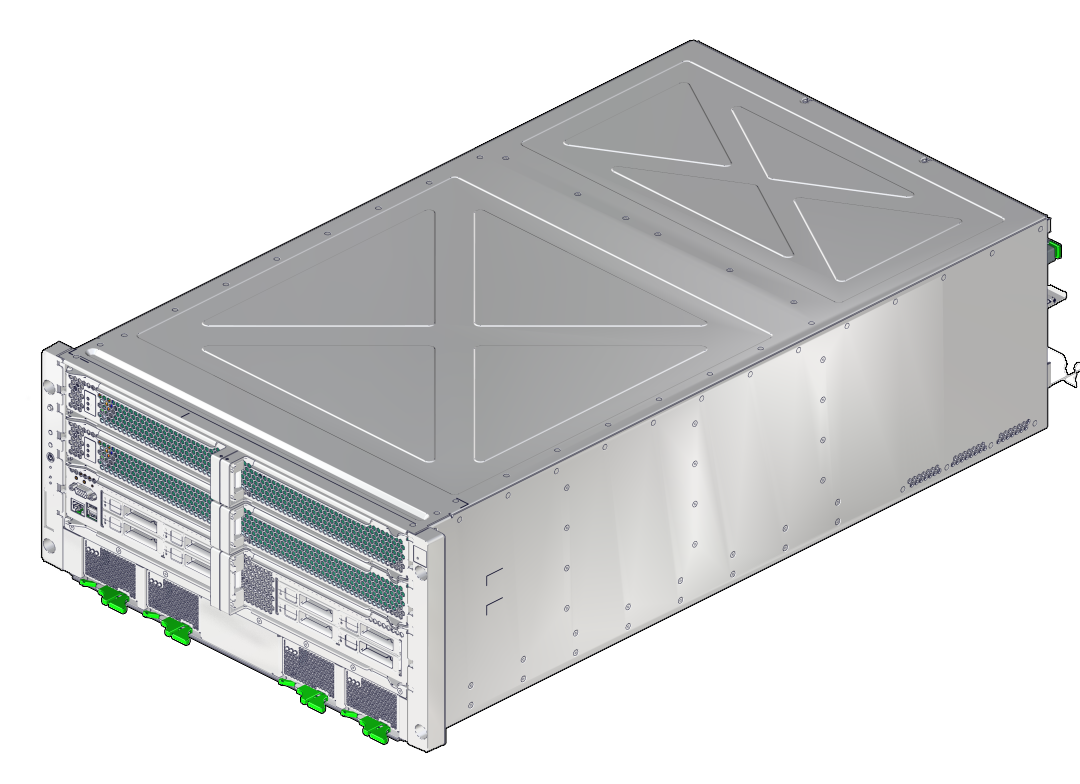

Descripción general del servidor

En este tema, se proporciona una introducción avanzada a los componentes y a las funciones principales del servidor.

Componente Descripción Chasis Servidor que puede montarse en un bastidor con un factor de forma de cinco unidades de bastidor (5RU) CPU Cuatro multiprocesadores SPARC M7 con chip de 16 núcleos (CMP) y 8 subprocesos por núcleo. Memoria Sesenta y cuatro ranuras DIMM DDR4 (capacidades: 16 GB o 32 GB) Expansión de E/S Dieciséis ranuras de tarjetas PCIe Gen3: Ocho ranuras de tarjetas PCIe Gen3 (ocho interfaces eléctricas) Ocho ranuras de tarjetas PCIe Gen3 (dieciséis interfaces eléctricas) Dispositivos de almacenamiento Para almacenamiento interno, el servidor proporciona: Ocho discos duros de 2,5 in (panel frontal) Una unidad eUSB interna en el módulo de E/S posterior Puertos Cuatro puertos USB 3.0 externos (2 frontales, 2 posteriores) Puertos de video Dos puertos de video HD-15 de alta densidad (1 frontal, 1 posterior) Puertos de gestión Dos puertos SER MGT RJ-45 (1 frontal, 1 posterior) Un puerto NET MGT 10/100 (posterior) Puertos de red Cuatro puertos de 10 GbE, 100/1000/10.000 Mbps (posterior) Fuentes de alimentación Cuatro fuentes de alimentación de CA de 3000 W redundantes de intercambio en caliente (2 + 2) Accesible desde el panel frontal Módulos de ventiladores Cinco módulos de ventiladores redundantes de intercambio en caliente (N+1) en la parte posterior del chasis SP Oracle Integrated Lights Out Manager (Oracle ILOM)
