1 화면 레이아웃 및 탐색

이 절에서는 대부분의 STA 화면에서 사용되는 레이아웃 및 탐색에 대해 설명합니다. 다음 항목을 다룹니다.

• 일반 화면 레이아웃

• 화면 표시 기능

• 탐색 방법

• 화면 표시 모범 사례

• 화면 정렬 작업

• 탐색 작업

일반 화면 레이아웃

모든 STA 화면은 다음과 같은 일반 구조 및 레이아웃을 따릅니다. 아래에는 기본 부분이 표시 및 설명되어 있습니다.

그림 설명 if_genllayoutnotes.jpg

항목	이름	설명
A	기본 도구 모음	화면에 독립적인 자주 사용되는 명령에 직접 액세스할 수 있습니다. 자세한 내용은 기본 도구 모음을 참조하십시오.
B	탐색 표시줄	STA에 대한 기본 탐색 도구입니다. 모든 STA 화면에 직접 액세스할 수 있습니다. 자세한 내용은 탐색 모음을 참조하십시오.
C	화면 제목	화면의 이름입니다. 탐색 표시줄의 화면 링크와 일치합니다.
D	템플리트 도구 모음	템플리트 사용을 위해 자주 사용되는 명령에 액세스할 수 있습니다. 자세한 내용은 STA 사용 설명서를 참조하십시오.
E	기본 창	STA 컨텐츠가 표시되는 화면의 기본 포커스입니다. 자세한 내용은 기본 창을 참조하십시오.
F	창 축소 아이콘	창을 세로 또는 가로로 축소 또는 크기 조정할 수 있음을 나타냅니다. 자세한 내용은 그래픽 영역 축소 및 복원을 참조하십시오.
G	컨트롤 막대 크기 조정	창을 세로 또는 가로로 크기 조정할 수 있음을 나타냅니다. 크기 조정 가능한 두 개의 화면 영역 사이의 공간 위로 마우스를 움직이면 표시됩니다. 자세한 내용은 그래픽 및 테이블 영역 크기 조정을 참조하십시오.
H	스크롤 막대	더 많은 데이터를 표시하기 위해 가로 또는 세로로 이동할 수 있습니다. 화면 영역이 모든 데이터를 한 번에 표시하는 데 충분히 크지 않을 때마다 자동으로 표시됩니다.
I	정보	자세한 소프트웨어 버전 정보를 표시합니다. 자세한 내용은 STA 사용 설명서를 참조하십시오.

기본 도구 모음

기본 도구 모음은 모든 STA 화면의 상단에 있습니다. 화면에 독립적인 자주 사용되는 명령에 직접 액세스할 수 있습니다.

그림 설명 in_mastmenu.jpg

아이콘	이름	설명
	환경 설정	메뉴에는 STA 화면 및 템플리트에 대한 표시 설정을 수정할 수 있는 옵션이 제공됩니다. 관련 항목: 사용자 환경 설정
	Help	링크에는 현재 화면에 대한 도움말이 표시됩니다. 관련 항목: STA 사용 설명서
	STA Username	현재 로그인된 STA 사용자 이름을 표시합니다. 관련 항목: STA 사용 설명서
	Logout	링크를 사용하면 STA에서 로그아웃됩니다. 관련 항목: STA 사용 설명서
Idle 및 Loading	Progress Indicator	화면 로드가 완료되었거나 로드 중인지 여부를 나타냅니다.

기본 창

STA에서는 다음과 같은 유형의 화면이 제공됩니다.

• 대시보드

• 개요

• 분석

개요 및 분석 화면에서는 기본 창이 상단의 그래픽 영역 및 하단의 테이블 영역으로 나뉩니다. 두 영역 사이의 경계는 다음 예제에 표시된 것처럼 Collapse Pane 아이콘 및 Resize 컨트롤 막대로 표시됩니다.

그림 설명 if_mainwindownotes.jpg

화면 표시 기능

이 절에서는 모든 STA 화면에 공통적인 다음 기능에 대해 설명합니다.

• 커서 모양

• 도구 설명

• 객체 선택

커서 모양

마우스 커서는 STA 화면의 서로 다른 영역 위로 이동할 때마다 모양이 변경됩니다. 여러 커서의 의미를 이해하면 STA 사용자 인터페이스를 사용하는 데 도움이 됩니다.

다음 커서들은 모든 STA 화면에 표시됩니다.

커서	이름	설명
	포인터	기본 커서입니다. 활성 버튼 또는 데이터 테이블 행을 선택하려면 누릅니다.
	텍스트 포인터	화면 제목과 같은 활성 링크가 아닌 텍스트 영역 위로 마우스를 이동할 때 표시됩니다.
	링크 선택	탐색 표시줄의 화면 이름 또는 피벗 테이블의 통합 수와 같이 활성 링크인 텍스트 영역 위로 마우스를 이동할 때 표시됩니다. 링크를 선택하려면 누릅니다.
	객체 크기 조정	크기 조정할 축에 따라 세로, 가로 또는 대각선일 수 있는 양쪽 화살표입니다. 크기 조정 가능한 화면 영역 또는 그래프의 가장자리 위로 마우스를 이동하면 표시됩니다. 객체 크기를 조정하려면 누른 채 끕니다.
	객체 이동	테이블 열 제목 또는 그래프의 위쪽 경계 위로 마우스를 이동하면 표시됩니다. 테이블 또는 창 내에서 다른 위치로 객체를 이동하려면 누른 채 끕니다. 피벗 테이블에서 피벗 테이블 층을 이동하려면 누른 채 끕니다.
	모래시계	STA 화면이 데이터를 로드 중이거나 인출하는 중일 때 표시됩니다.

다음 커서는 테이블에만 표시됩니다.

커서	이름	설명
	행 선택	행 제목 위로 마우스를 이동할 때 표시됩니다. 행을 선택하려면 누릅니다.
	열 선택	열 제목 위로 마우스를 이동할 때 표시됩니다. 열을 선택하려면 누릅니다.
	고정된 열 선택	고정된 열의 제목 위로 마우스를 이동할 때 표시됩니다. 열을 선택하려면 누릅니다.
	행 크기 조정	행 사이의 경계 위로 마우스를 이동할 때 표시됩니다. 행 크기를 조정하려면 누른 채 끕니다.
	열 크기 조정	열 사이의 경계 위로 마우스를 이동할 때 표시됩니다. 열 크기를 조정하려면 누른 채 끕니다.

도구 설명

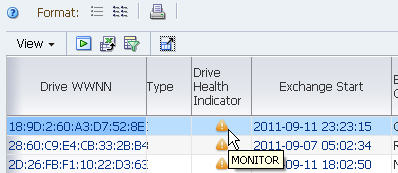

도구 설명은 설명 텍스트를 표시하는 작은 팝업 창입니다. 도구 설명은 대부분의 STA 화면 아이콘, 버튼, 그래픽 이미지 및 텍스트 항목에 대해 제공됩니다. 도구 설명을 표시하려면 항목 위로 마우스를 이동합니다.

그림 설명 if_tooltipfield.jpg

객체 선택

예를 들어, 대화 상자 목록, 테이블 열 및 테이블 행에서 대부분의 STA 객체 항목을 선택할 수 있습니다. 또한 STA 인터페이스에서는 여러 객체 유형에 대한 다중 선택이 지원됩니다. STA 설명서에는 다중 선택이 지원되는 경우와 그렇지 않은 경우에 대한 설명이 있습니다.

다음 예제에서는 List Table 도구 모음에서 View를 선택한 다음 Reorder Columns를 선택할 때 표시되는 Reorder Columns 대화 상자가 사용됩니다.

• 객체를 눌러서 선택합니다.


  그림 설명 if_select.jpg



다중 선택

• 객체 범위를 선택하려면 Shift와 함께 누릅니다.


  그림 설명 if_shiftselect.jpg



• 연속되지 않은 객체를 여러 개 선택하려면 Ctrl과 함께 누릅니다.


  그림 설명 data_reorderdselect.png



선택 취소

• 이미 선택된 객체를 선택 해제하려면 Ctrl과 함께 누릅니다.


  그림 설명 data_reorderddeselect.jpg



탐색 방법

주:

STA 화면을 탐색할 때는 브라우저의 Forward 및 Back(또는 Next 및 Previous) 버튼을 사용해서는 안됩니다. 이러한 버튼을 사용하면 표시되는 데이터가 사용되지 않거나 STA 서버의 데이터와 동기화되지 않으므로 예측할 수 없는 결과가 나타날 수 있습니다. 이동하려면 다음 섹션의 설명에 따라 STA에서 제공되는 방법인 탐색 막대 및 텍스트 링크를 항상 사용해야 합니다.

탐색 모음

탐색 막대는 STA 화면의 왼쪽에 있습니다. 이 막대는 사용자 선택에 따라 확장 및 축소되는 일련의 세로 탭으로 구성됩니다. 세로 탭은 STA 화면 계층의 시각적 맵을 제공합니다. 각 탭에 나열되는 화면 수는 상황에 따라 다릅니다. 탭은 한 번에 하나만 확장할 수 있습니다.

그림 설명 if_navbar.jpg

탐색 막대는 기본 탐색 방법으로 사용되며 탐색 막대를 통해 모든 STA 화면에 액세스할 수 있습니다. 추가 탐색 옵션은 텍스트 링크를 통해 제공됩니다. 자세한 내용은 텍스트 링크 탐색을 참조하십시오.

텍스트 링크 탐색

탐색 막대는 STA의 기본 탐색 도구이며, 모든 STA 화면에 직접 액세스할 수 있습니다(자세한 내용은 탐색 모음 참조). 텍스트 링크는 특히 리소스에 대한 세부 정보로 드릴 다운할 수 있는 추가 탐색 방법을 제공합니다.

다음 유형의 텍스트 링크를 사용할 수 있습니다.

• 리소스 ID 링크

• 통합 수 링크

텍스트 링크를 누르면 항목에 대한 추가 세부 정보를 표시하는 화면으로 이동하고, 화면 계층 내에서 현재 위치를 반영하도록 탐색 막대가 업데이트됩니다.

또한 링크를 누르면 결과 화면에 필터 조건이 적용되며, 이러한 조건은 다른 화면으로 이동할 때 활성 상태로 유지됩니다. 이는 STA의 모든 기능을 이해하는 데 있어 중요합니다. 자세한 내용은 STA 사용 설명서를 참조하십시오.

링크는 밑줄로 표시된 파란색 텍스트로 화면에 표시됩니다.

리소스 ID 링크

리소스 ID 링크는 목록 보기 테이블 및 세부 정보 보기 화면에 나타납니다. 예를 들어, 다음 식별자는 일반적으로 활성 링크입니다.

• 매체 ID: 일반적으로 볼륨 일련 번호(VSN 또는 volser)

• 드라이브 ID: 일반적으로 드라이브의 WWNN(월드 와이드 노드 이름) 또는 드라이브 일련 번호

• 교환 ID: 일반적으로 교환 시작

일부 경우에는 이러한 리소스에 대한 정보가 완전하지 않거나 리소스가 테이프 라이브러리 시스템에서 제거되었기 때문에 이러한 식별자가 활성 링크가 아닙니다. 이러한 경우에는 리소스 ID가 화면에서 회색 텍스트로 흐리게 표시됩니다. 자세한 내용은 STA 사용 설명서를 참조하십시오.

리소스 ID 링크를 누르면 해당 리소스에 대한 전체 세부 정보를 제공하는 해당 Detail View 화면으로 이동합니다. 그런 다음 Detail View 화면에서는 관련 리소스에 대한 링크를 제공할 수 있습니다. 링크를 누르면 해당 리소스에 대한 세부 정보가 표시됩니다.

주:

대부분의 경우 리소스 ID는 고유하지만 일부 경우에는 라이브러리 또는 라이브러리 컴플렉스의 중복된 volser와 같이 고유하지 않을 수 있습니다.

통합 수 링크

피벗 테이블 내의 셀에는 특정 조건을 충족하는 리소스 또는 이벤트의 통합 수가 포함됩니다(자세한 내용은 피벗 테이블 참조).

통합 수를 누르면 개수에 포함된 리소스에 대한 추가 세부 정보를 제공하는 해당 Overview 화면으로 이동합니다. 통합 수가 "1"이면 Overview 화면에 리소스가 한 개만 표시됩니다. 통합 수가 "0"인 경우 링크를 누르면 "There is no data to display." 메시지가 표시됩니다.

주:

통합 수 링크는 또한 테이블에 표시되는 데이터에 필터 조건을 적용합니다. 자세한 내용은 STA 사용 설명서를 참조하십시오.

화면 표시 모범 사례

이 절에서는 화면, 탐색 및 브라우저 표시와 관련된 문제를 방지 및 해결하기 위한 팁을 제공합니다.

앞으로 및 뒤로 이동

STA 화면을 탐색할 때는 브라우저의 Forward 및 Back(또는 Next 및 Previous) 버튼을 사용하지 마십시오. 이러한 버튼을 사용하면 표시되는 데이터가 사용되지 않거나 STA 서버의 데이터와 동기화되지 않으므로 예측할 수 없는 결과가 나타날 수 있습니다. 이동하려면 STA에서 제공되는 방법인 탐색 막대 및 텍스트 링크를 항상 사용해야 합니다.

STA 로그인 세션 수

각 브라우저의 경우 특정 STA 인스턴스에 대해 열려 있는 로그인 세션을 한 번에 하나만 가질 수 있습니다. 동일한 브라우저의 동일한 STA 인스턴스에 대해 세션이 여러 개 열려 있으면 아래 예제에 표시된 잠겨 있는 탐색 막대와 같이 탐색 및 표시 문제가 발생할 수 있습니다. 탐색 막대가 잠겨 있으면 탐색 막대에 있는 탭을 선택하거나 확장할 수 없습니다. 탐색 표시줄의 Logout 링크 또는 Setup & Administration 링크가 화면 표시에서 사라졌다는 것도 확인할 수 있습니다.

이러한 상태를 확인한 경우 브라우저의 STA 인스턴스에 대한 세션 하나만 제외하고 모든 세션을 닫거나 로그아웃해야 합니다.

그림 설명 if_navbarnonselect.png

브라우저 확대/축소 문제

STA에서는 브라우저 확대/축소가 지원되지만 너무 많이 확대할 경우 표시 문제가 발생할 수 있습니다. 아래의 샘플 대시보드에서는 화면이 너무 많이 확대되어 Logout 링크가 기본 도구 모음에서 잘려서 표시되었고, 대시보드 그래프 포틀릿의 도구 모음이 가로로 잘렸고, 탐색 막대는 세로로 잘렸습니다.

그림 설명 if_dashzoomtoofar.png

이러한 문제가 발생할 경우에는 다음과 같은 교정 작업을 시도할 수 있습니다.

• 가능한 경우 브라우저 창의 크기를 늘립니다. 그러면 잘린 도구 모음 항목이 복원될 수 있습니다.

• 그래도 효과가 없거나, 브라우저 창 크기를 늘릴 만큼 화면에 여유가 없으면 브라우저 세션을 닫고 다시 로그인합니다. 그러면 기본 확대/축소로 복원되고 다시 화면을 조금만 확대할 수 있습니다.

VPN 연결 중단

VPN(virtual private network)을 통해 STA에 연결되었는데 VPN 연결이 작동 중지될 경우에는 다음과 비슷한 오류 메시지가 표시될 수 있습니다.

null windowId
ADF_FACES-60097: For more information, please see the server's error log for an entry beginning with: ADF_FACES-60096:Server Exception during PPR, #1

VPN에 다시 연결한 다음에는 현재 STA 브라우저 페이지를 강제로 다시 로드하거나 현재 STA 페이지를 닫고 새 페이지를 열어서 새로운 STA 로그인 세션을 시작해야 합니다.

새 로그인 세션을 시작하지 않고 단순히 VPN에 다시 연결할 경우에는 로그인된 것처럼 보일지라도 페이지 상단에 있는 기본 도구 모음에서 Logout 링크가 누락됩니다.

화면 정렬 작업

• 탐색 표시줄 다시 크기 조정

• 탐색 표시줄 축소 및 복원

• 그래픽 및 테이블 영역 크기 조정

• 그래픽 영역 축소 및 복원

탐색 표시줄 다시 크기 조정

이 절차를 사용하여 각각의 탐색 표시줄 및 기본 창의 크기를 서로 조정할 수 있습니다.

1. 세로 크기 조정 컨트롤 막대 및 객체 크기 조정 커서가 나타날 때까지 탐색 표시줄 및 기본 창 사이의 공간 위로 마우스를 이동합니다.


   그림 설명 if_navresize.jpg



2. 탐색 표시줄 및 기본 창이 원하는 크기가 될 때까지 컨트롤 막대를 눌러서 끈 후 컨트롤 막대를 놓습니다.

탐색 표시줄 축소 및 복원

이 절차를 사용하여 탐색 표시줄을 숨긴 후 다시 복원할 수 있습니다.

1. 탐색 표시줄과 기본 창 사이의 공간에 있는 Collapse Pane 아이콘을 누릅니다.


   그림 설명 if_navcollapse.jpg



   탐색 표시줄이 축소되고 전체 화면을 따라 기본 창이 가로로 확장됩니다.

2. 탐색 표시줄을 원래 너비로 복원하려면 창의 왼쪽에서 Restore Pane 아이콘을 누릅니다.


   그림 설명 if_navrestore.jpg



그래픽 및 테이블 영역 크기 조정

이 절차를 사용하여 그래픽 및 테이블 영역의 크기를 서로 조정할 수 있습니다.

1. 크기 조정 컨트롤 막대 및 객체 크기 조정 커서가 나타날 때까지 그래픽 및 테이블 영역 사이의 공간으로 마우스를 이동합니다.


   그림 설명 if_arearesize.jpg



   주:

   크기 조정 컨트롤 막대가 표시되지 않으면 화면 상단에 있는 Restore Pane 아래쪽 화살표로 표시되듯이 그래픽 영역이 축소되었기 때문일 수 있습니다. 이 경우의 지침은 그래픽 영역 축소 및 복원을 참조하십시오.

2. 두 영역이 원하는 크기가 될 때까지 크기 조정 컨트롤 막대를 눌러서 끈 후 마우스를 놓습니다. 창 축소 아이콘은 위쪽 화살표 위치로 유지되어 그래픽 영역이 축소되지 않고 크기가 조정되었음을 나타냅니다.

그래픽 영역 축소 및 복원

이 절차를 사용하여 그래픽 영역을 숨긴 후 다시 복원할 수 있습니다. 그래픽 영역을 축소하면 기본 창에서 더 많은 공간을 사용하여 테이블 데이터를 확인할 수 있습니다.

1. 그래픽 및 테이블 영역 사이의 공간에 있는 창 축소 아이콘을 누릅니다.


   그림 설명 if_areacollapse.jpg



   그래픽 영역이 숨겨지고 테이블 영역이 기본 창 전체에 걸쳐 세로로 확장됩니다. 아이콘은 창 복원 아래쪽 화살표 아이콘으로 변경됩니다.

2. 그래픽 영역을 축소되기 전의 크기로 복원하려면 기본 창 위쪽에 있는 창 복원 아이콘을 누릅니다.


   그림 설명 if_arearestore.jpg



탐색 작업

• 탐색 모음을 사용하여 화면에 액세스

• 링크를 사용하여 탐색

• 집계 수 링크를 사용하여 탐색

탐색 모음을 사용하여 화면에 액세스

이 절차를 사용하여 탐색 표시줄을 통해 화면을 표시할 수 있습니다.

1. 탐색 표시줄에서 축소된 탭을 누릅니다.


   그림 설명 if_navselect.jpg



   탭이 확장되어 탭의 모든 화면에 대한 링크가 표시됩니다.


   그림 설명 if_navopen.jpg



   동시에 탭 아래에 나열된 첫번째 화면이 기본 창에서 자동으로 표시됩니다. 기본 창 왼쪽 상단에 있는 화면 제목(이 예에서는 Alerts Overview)은 탐색 표시줄에서 선택한 항목에 따라 지정됩니다.

2. 다음 중 하나를 수행하여 다른 화면으로 이동할 수 있습니다.

   • 해당 화면을 표시하려면 현재 확장된 탭 내에서 화면 링크를 누릅니다.


     그림 설명 if_navwithintab.jpg



   • 탭을 확장하고 해당 화면에 대한 링크를 표시하려면 축소된 탭을 아무 것이나 누릅니다.


     그림 설명 if_navoutsidetab.jpg



링크를 사용하여 탐색

이 절차는 리소스 ID 링크를 사용하여 개별 드라이브 및 이와 관련된 기타 리소스에 대한 세부 정보를 표시하기 위해 리소스 ID 링크를 사용하는 예입니다.

1. 탐색 표시줄에서 Drives를 눌러서 Drives - Overview 화면을 표시합니다.

   Drive Serial Number 열에는 모든 드라이브에 대한 텍스트 링크가 표시됩니다.


   그림 설명 if_linkresourceclick.jpg



2. 드라이브 링크 중 하나를 누릅니다.


   그림 설명 if_linkresourceselect.jpg



   선택한 드라이브에 대한 전체 세부 정보를 표시하는 Drives –Overview, Detail View 화면으로 이동합니다.


   그림 설명 if_linkresourcedetail.jpg



   • A – 세부 정보 보기 머리글에는 표시된 드라이브가 식별됩니다.

   • B – 관련 리소스 ID 링크가 화면에 표시됩니다.

3. Volume Serial Number 링크를 누릅니다.

   선택한 매체 레코드에 대한 전체 세부 정보를 표시하는 Media –Overview, Detail View 화면으로 이동합니다.


   그림 설명 if_linkresource2detail.jpg



   • A – 화면 제목으로 현재 화면이 식별됩니다.

   • B – 세부 정보 보기 머리글에는 표시된 매체 레코드가 식별됩니다.

   • C – 추가 리소스 ID 링크가 화면에 표시됩니다. 다음 링크를 눌러서 탐색을 계속할 수 있습니다.

집계 수 링크를 사용하여 탐색

이 절차는 통합 수에 포함된 드라이브 그룹에 대한 추가 세부 정보로 드릴 다운하기 위해 통합 수 링크를 사용하는 방법에 대한 예입니다.

1. 탐색 표시줄에서 Drives 탭을 누른 후 Analysis 링크를 눌러서 Drives - Analysis 화면을 표시합니다.

   화면에는 피벗 테이블이 포함됩니다. 이 예제에서 강조 표시된 셀의 통합 수 "3"은 컴플렉스 "A-SL8500" 내에서 모두 "MONITOR" 상태 표시를 갖고 있는 라이브러리 "1"의 StorageTek 드라이브 3개를 나타냅니다.


   그림 설명 if_linkaggclick.jpg



2. 강조 표시된 링크를 누릅니다.

   3개 드라이브에 대한 추가 세부 정보가 표시되는 Drives – Overview 화면으로 이동합니다.


   그림 설명 if_linkaggdetail.jpg



   • A – 화면 제목으로 현재 화면이 식별됩니다.

   • B - Drives - Analysis 화면의 통합 수로 표시되는 필터 조건을 반영하도록 테이블 필터 설명이 업데이트됩니다. 테이블 필터 설명에 대한 자세한 내용은 STA 사용 설명서를 참조하십시오.

   • C – 통합 수에 포함된 3개 드라이브가 데이터 테이블에 표시됩니다.

3. 개별 드라이브에 대한 전체 세부 정보를 표시하려면 드라이브 WWNN 열에 있는 아무 텍스트 링크나 누릅니다. 이 시점에서 샘플 지침을 보려면 링크를 사용하여 탐색을 참조하십시오.
