3 Hardwareinstallation

Bei den Installationsanweisungen in diesem Handbuch wird von einer SL150-Bibliothek mit zwei Modulen und einem Rack mit rechteckigen Bohrungen ausgegangen.

Überblick

Das Grundmodul (Modul 1) ist auf Schienen gelagert, die mit 8-32-Schrauben und Montageblöcken am Rack befestigt werden. Die Installation lässt genügend Platz zur Erweiterung der Bibliothek auf maximal zehn Module. Jedes Modul wird mit Schrauben an einer vertikalen Rackschiene (Holm) und einer hinteren Schiene befestigt. Das Grundmodul wird über ein Kabel mit jedem Erweiterungsmodul verbunden. Abbildung 3-1 zeigt Montageschrauben und eine Schnappmutter.

Abbildung 3-1 Installationsüberblick

Abbildungslegende:

1 - Grundmodul (als Modul 1 identifiziert)

2 - Erweiterungsmodul (als Modul 2 identifiziert)

3 - Schrauben

4 - Modulflansch

5 - Schnappmutter

Das Zubehörpackage für das Modul enthält Teile, die für den Abschluss der Installation erforderlich sind (beispielsweise Teile der hinteren Schiene, Schrauben, Schnappmuttern und Montageblöcke).

Nachdem Sie das Grundmodul im Rack befestigt haben, können Sie ein oder mehrere Module hinzufügen, um die Kassettenkapazität zu erweitern und die Anzahl der Bandlaufwerke zu erhöhen. Die Bandlaufwerkmontagegruppen und Netzteile befinden sich auf der Rückseite eines Moduls (siehe Abbildung 3-2).

Die Roboter-CRU befindet sich über dem Grundmodul. Der Roboter ist während des Versands in der eingezogenen Position gesperrt (siehe Abbildung 3-2). Sie müssen die Robotersperre während der Erstinstallation zurücksetzen. Wenn Sie Module nach der Erstinstallation der Bibliothek hinzufügen, müssen Sie den Roboter parken und in der Versandposition sperren, bevor Sie ein Erweiterungsmodul installieren.

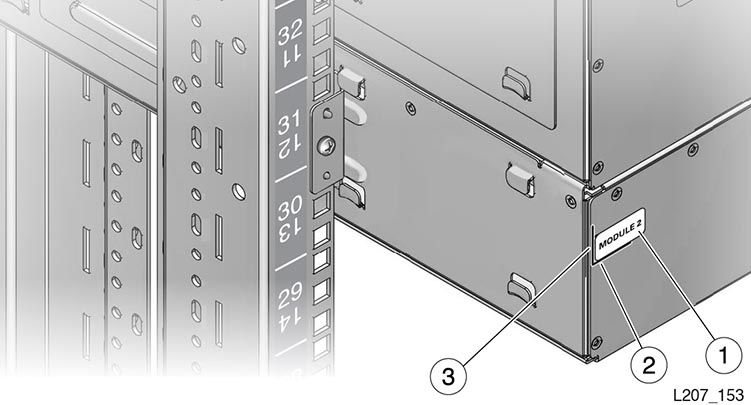

Jedes Modul wird mit einem Etikett in der hinteren, oberen linken Ecke gekennzeichnet (Modul 1 in Abbildung 3-2). Das erste Erweiterungsmodul wird als Modul 2 gekennzeichnet, während das neunte Erweiterungsmodul als Modul 10 gekennzeichnet wird. Das ID-Etikett für ein Erweiterungsmodul wird während der Installation angebracht.

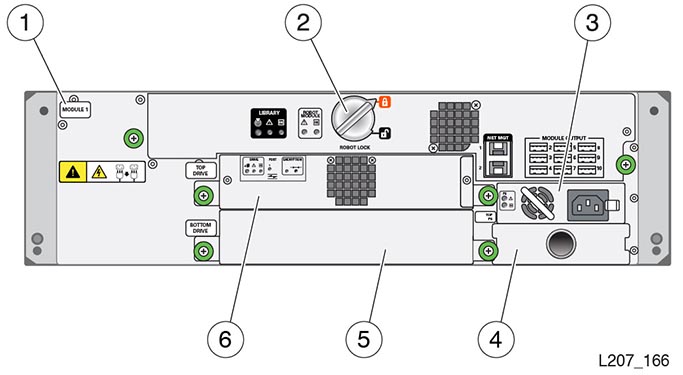

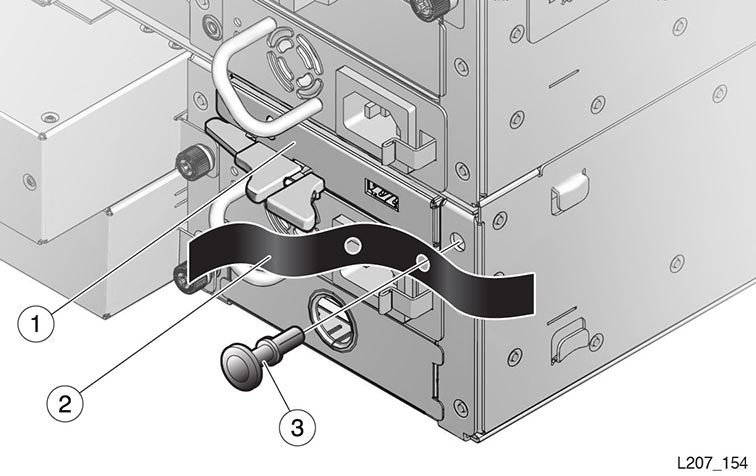

Abbildung 3-2 Rückwärtige Ansicht des Grundmoduls (als Modul 1 identifiziert)

Abbildungslegende:

1 - Moduletikett

2 - Robotersperre (verbessertes Design)

3 - Netzteil

4 - Netzteilfüllkarte

5 - Bandlaufwerkfüllkarte

6 - Bandlaufwerkmontagegruppe

Hinweis:

Die Installationsanweisungen in diesem Handbuch basieren auf dem Sun Rack II. Bei einem anderen Rack (M5- oder M6-Öffnungen) können Sie diese Anweisungen als Grundlage verwenden, müssen die einzelnen Schritte jedoch entsprechend ändern.

Installation des Grundmoduls

Die folgenden Aufgaben werden bei der Installation des Grundmoduls ausgeführt:

1. Bereiten Sie das Rack vor (siehe Rackvorbereitung).

2. Packen Sie das Grundmodul aus, und passen Sie es an die Umgebungsbedingungen an (siehe Kapitel 2, Planung und Vorbereitung).

3. Nehmen Sie das Montagematerial aus dem Zubehörpackage.

4. Installieren Sie die Montageschienen (vorne und hinten).

5. Setzen Sie in einem Rack mit rechteckigen Bohrungen die Schnappmuttern ein.

6. Montieren Sie das Grundmodul im Rack.

7. Entsperren Sie den Roboter.

8. Schließen Sie die Kabel an Bibliothek und Bandlaufwerk an.

9. Schalten Sie die Bibliothek ein.

10. Initialisieren Sie die Bibliothek.

Herausnehmen der Schienenteile

Legen Sie die für die Schieneninstallation benötigten Teile bereit.

1. Öffnen Sie das Zubehörpackage, und entnehmen Sie die Teile.

2. Prüfen Sie die Teile anhand der Bestandsliste, um sicherzustellen, dass alle Teile vorhanden sind, die Sie für das zu installierende Modul benötigen.

3. Wählen Sie das für Ihr Rack erforderliche Befestigungs- und Montagematerial, und legen Sie die anderen Teile beiseite.

   Hinweis:

   In einem Rack mit rechteckigen Montagebohrungen werden die Schnappmuttern und 10-32 X 5/8-Schrauben verwendet (die M5- und M6-Schrauben werden nur in Racks mit Gewindebohrungen verwendet).

4. Holen Sie die Frontschienen, die Sie beim Auspacken des Grundmoduls beiseitegelegt haben.

Das Zubehörpackage des Grundmoduls enthält das folgende Befestigungs- und Montagematerial (siehe Abbildung 3-3):

• Hintere Schienen

• 10-32-Schnappmuttern (werden in Racks mit rechteckigen Bohrungen verwendet)

• Diverse Schrauben:

  • 8-32 X 5/8-Schrauben (werden mit dem Montageblock verwendet)

  • 10-32 X 5/8-Schrauben (werden mit Schnappmuttern und Racks mit 10-32-Gewindebohrungen verwendet)

  • M5 0.8 X 16 mm-Schrauben (werden in Racks mit M5-Gewindebohrungen verwendet)

  • M6 16 mm-Schrauben (werden in Racks mit M6-Gewindebohrungen verwendet)

• Sechskantschlüssel (wird zum manuellen Öffnen eines Magazins verwendet)

• Montageblock

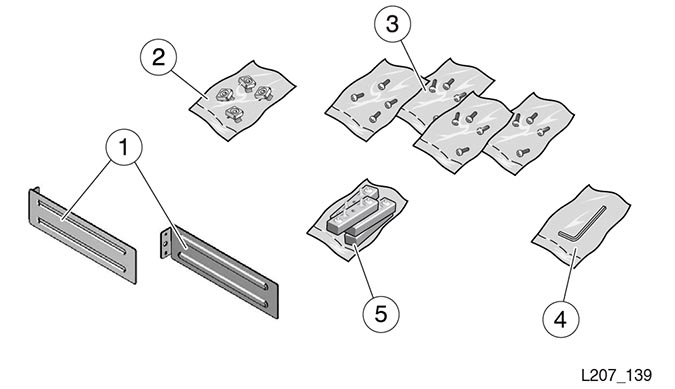

Abbildung 3-3 Befestigungs- und Montagematerial im Zubehörpackage des Grundmoduls

Abbildungslegende:

1 - Hintere Schienen

2 - Schnappmuttern

3 - Schrauben (diverse)

4 - Sechskantschlüssel

5 - Montageblock

Montageschiene des Grundmoduls

Die Montageschienen des Grundmoduls bestehen aus zwei Teilen (vordere Schiene und hintere Schiene). Die vordere Schiene wird nach der hinteren Schiene montiert.

Hintere Schiene

Zur Montage der hinteren Schienen werden drei Teile verwendet: hintere Schiene, Montageblock und eine 8-32-Schraube. Auf jeder Seite des Racks wird eine hintere Schiene montiert. In Abbildung 3-4 sind die fertig montierten hinteren Schienen dargestellt.

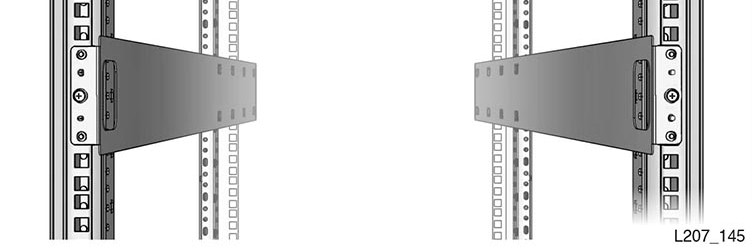

Abbildung 3-4 Hintere Schienen montiert

Hinweis:

Der Montageblock verfügt über zwei Stifte und eine Gewindebohrung. Diese Elemente müssen in einem einzelnen definierten HE-Rahmen enthalten sein. Verwenden Sie Markierungen, Kerben oder andere vergleichbare Angaben im Rack zur Identifizierung des HE-Rahmens. Montieren Sie den Block nicht so, dass die Stifte über einen HE-Rahmen laufen.

Erforderliches Werkzeug

#2-Kreuzschlitzschraubendreher (nicht mitgeliefert).

Montieren der hinteren Schienen des Grundmoduls

Hinweis:

Montieren Sie das Grundmodul in einer Höhe, die einen einfachen Zugang des Benutzers zum Frontbedienfeld ermöglicht und gleichzeitig noch ausreichend Platz für eine Bibliothekserweiterung unter dem Grundmodul lässt (eine Bibliothek mit 10 Modulen umfasst 21 HE).

Bei den folgenden Anweisungen und zugehörigen Darstellungen werden die Rackeinheiten 32 bis 34 zur Installation des Grundmoduls verwendet. Die hintere Schiene wird in der mittleren Rackeinheit (HE 33 in diesem Beispiel) montiert.

1. Suchen Sie die Bezeichnung der Rackeinheit, in der Sie die hintere Schiene installieren (verwenden Sie gegebenenfalls die Schieneninstallationsschablone), und lassen Sie im Rack Platz für eine Bibliothekserweiterung.

2. Stellen Sie den Montageblock so auf, dass sich das Schraubenloch in der zweiten Bohrung (mittleren Bohrung) der Rackeinheit befindet.

   Hinweis:

   Die Stifte und das Schraubenloch müssen sich im Rahmen einer einzelnen Rackeinheit befinden. Achten Sie auf die Kennzeichen von Rack und Rahmen (wie Rackholmmarkierungen oder Kerben).

3. Halten Sie den Block fest.

4. Positionieren Sie die hintere Schiene so, dass die Lauffläche in die Innenseite des Racks reicht (siehe Abbildung 3-5).

5. Halten Sie die hintere Schiene und den Montageblock mit einer Hand fest.

6. Führen Sie die 8-32-Schraube in das Loch des Montageblockes, und drehen Sie die Schraube von Hand einige Umdrehungen ein.

7. Ziehen Sie die 8-32-Schraube mit einem #2-Kreuzschlitzschraubendreher an.

   Hinweis:

   Wenn es sich um eine Installation mit rechteckigen Bohrungen handelt, muss die Vorderseite des Montageblockes bündig mit der Rackschiene abschließen. Bei Racks mit Gewindebohrungen müssen sich die Stifte innerhalb der Rackeinheit befinden und gleich weit herausragen (siehe Abbildung 3-5).

8. Stellen Sie sicher, dass die breite Fläche der hinteren Schiene lotrecht mit der inneren Kante des Rackholms verläuft, während ein gleicher Abstand zwischen dem Rackholm und der oberen und unteren Kante der hinteren Schiene besteht.

   Hinweis:

   Die hinteren Schienen dürfen sich weder nach innen noch nach außen neigen.

9. Wiederholen Sie den Vorgang für die hintere Schiene bei der identischen Rackeinheit auf der gegenüberliegenden Seite des Racks.

   Hinweis:

   Es ist wichtig, dass die oberen Kanten der hinteren Schienen bündig sind (siehe Abbildung 3-4).

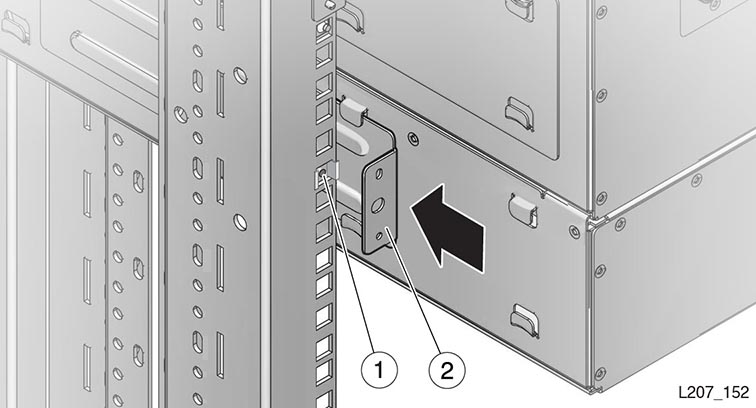

   Abbildung 3-5 Position der hinteren Schiene




Abbildungslegende:

1 - Stifte

Vordere Schiene

Die vordere Schiene wird mit der hinteren Schiene verbunden und von der Vorderseite des Racks aus montiert (siehe Abbildung 3-6). Das Montagematerial umfasst drei Teile: vordere Schiene, Montageblock und eine 8-32-Schraube.

Erforderliches Werkzeug

#2-Kreuzschlitzschraubendreher.

Montieren der vorderen Schiene

Führen Sie die folgenden Schritte aus, um die vordere Schiene zu montieren.

Aufgabe 1   Verbinden der vorderen Schiene mit der hinteren Schiene

1. Fassen Sie die vordere Schiene so, dass die Lauffläche zum Rack zeigt und die Schienenbefestigungen zur Außenseite des Racks zeigen.

2. Richten Sie die hintere Kante der vorderen Schiene an der hinteren Schiene aus (siehe Abbildung 3-6).

3. Schieben Sie die vordere Schiene in Richtung der hinteren Schiene, bis die Befestigungen der vorderen Schiene einrasten.

4. Schieben Sie die vordere Schiene in das Rack, bis der Abstand zwischen vorderer Kante der Schiene und Rackholm etwa 60 mm (2,4 Zoll) beträgt.

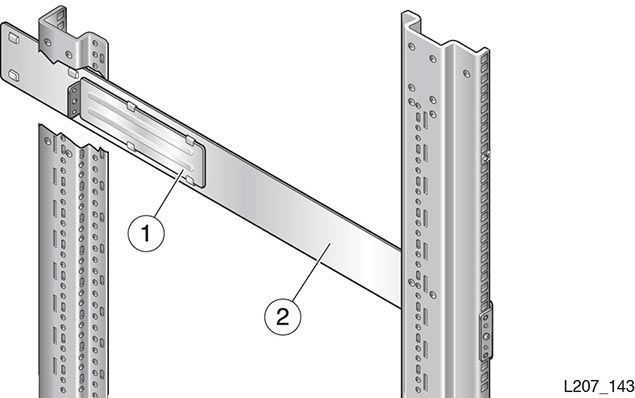

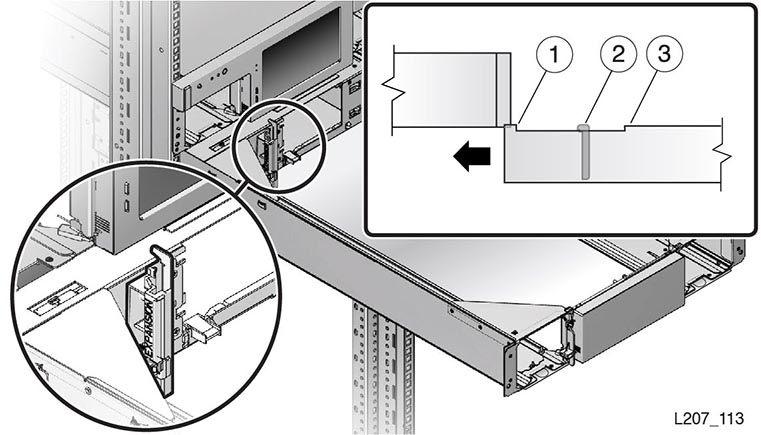

   Abbildung 3-6 Montage der vorderen Schiene (linke Schiene dargestellt)




Abbildungslegende:

1 - Hintere Schiene

2 - Vordere Schiene

Aufgabe 2   Sichern der vorderen Schiene

1. Setzen Sie den Montageblock hinter den Rackholm in die zweite HE des Blockes mit drei HE (siehe Abbildung 3-7).

   Hinweis:

   Die Stifte und das Schraubenloch müssen sich im Rahmen einer einzelnen Rackeinheit befinden. Achten Sie auf die Kennzeichen von Rack und Rahmen (wie Rackholmmarkierungen oder Kerben).

   Tipp:

   Sie müssen die Vorderseite der Schiene möglicherweise von dem Rackholm wegbiegen, während Sie den Montageblock in Position bringen.

2. Halten Sie den Block mit einer Hand fest.

3. Schieben Sie die vordere Schiene gegen den Rackholm.

4. Führen Sie die 8-32-Schraube durch die Öffnung in der vorderen Schiene, und ziehen Sie die Schraube von Hand einige Umdrehungen in dem Montageblock an.

5. Ziehen Sie die 8-32-Schraube mit einem Kreuzschlitzschraubendreher an, wobei die Schiene mit der Innenkante des Rackholms bündig sein muss.

   Hinweis:

   Die vordere Schiene darf sich nicht nach innen oder außen neigen.

6. Wiederholen Sie Aufgabe 1 und Aufgabe 2 für die vordere Schiene bei der identischen Rackeinheit auf der gegenüberliegenden Seite des Racks.

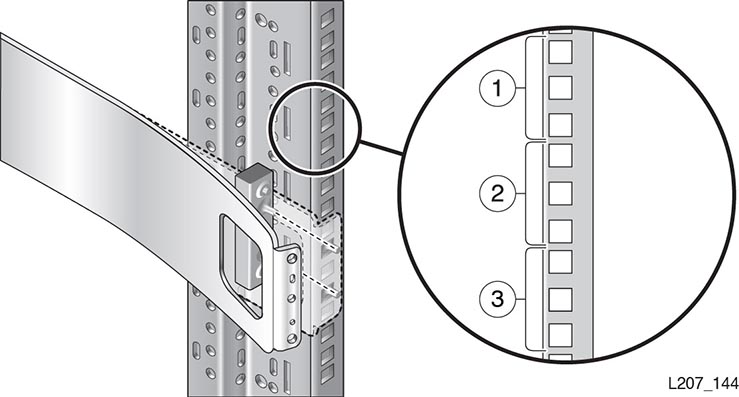

   Abbildung 3-7 Montageblock für vordere Schiene (rechte Schiene dargestellt)




Abbildungslegende:

1 - Erste HE

2 - Zweite HE

3 - Dritte HE

Aufgabe 3   Prüfen der ordnungsgemäßen Montage der vorderen Schiene

1. Stellen Sie sicher, dass die Rackschienen parallel zueinander verlaufen (in denselben Positionen der Rackeinheit installiert sind, siehe Abbildung 3-8).

   Hinweis:

   Fahren Sie nur fort, wenn die Schienen parallel verlaufen.

2. Wenn das Rack über Gewindebohrungen verfügt, fahren Sie mit Montieren des Grundmoduls fort.

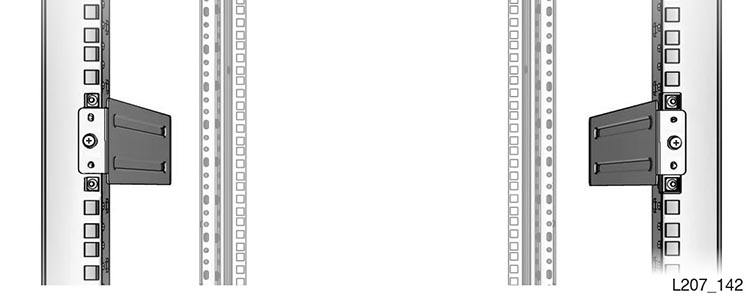

   Abbildung 3-8 Montierte Schienen - Vorderansicht




Position der Schnappmutter

Hinweis:

Schnappmuttern werden nur in Racks mit rechteckigen Bohrungen verwendet.

Das Modul wird mit zwei Schrauben am Rack befestigt. Bei Racks mit rechteckigen Bohrungen wird eine Schnappmutter und eine 10-32 x 5/8-Schraube verwendet. Das Grundmodul umfasst 3 HE, und die Schnappmutter wird in die mittlere Bohrung der untersten (dritten) Rackeinheit eingesetzt (siehe Abbildung 3-9).

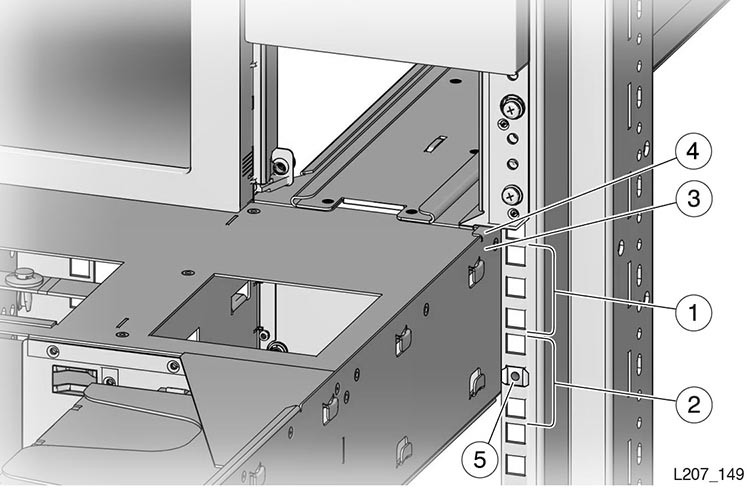

Abbildung 3-9 Position der Schnappmutter im Grundmodul

Abbildungslegende:

1 - Erste HE

2 - Zweite HE

3 - Dritte HE

4 - Schnappmutter in zweiter Bohrung der dritten HE

Montieren der Schnappmutter

Hinweis:

Schnappmuttern werden nur in Racks mit rechteckigen Bohrungen verwendet. Die rechteckige Mutter befindet sich auf der Innenseite des Rackholms.

So setzen Sie die Schnappmutter ein:

1. Öffnen Sie das Paket mit den Schnappmuttern, und nehmen Sie eine Mutter heraus.

2. Suchen Sie die Bohrung unmittelbar unter der vorderen Schiene (zweite Bohrung in der dritten HE).

3. Setzen Sie eine Kante der Schnappmutter von der Rückseite des Rackholms in die Bohrung ein.

   Tipp:

   Wenn die Befestigungen der Schnappmutter horizontal ausgerichtet sind und die Kante zur Außenseite des Holms zeigt, wird der Zugang zum Spannen der Feder einfacher (siehe Abbildung 3-9, Legende 4).

4. Drücken Sie die andere Kante der Schnappmutter zusammen, und führen Sie sie in die Bohrung ein.

   Ein Werkzeug, beispielsweise ein flacher Schraubendreher, erleichtert das Zusammendrücken.

5. Wiederholen Sie den Vorgang für jede vordere Schiene.

Montieren des Grundmoduls

Die Montage des Grundmoduls umfasst das Anbringen der Befestigungen seitlich am Modul mit den Rackschienen (siehe Abbildung 3-10), das Entfernen der Kassettenmagazine, das Befestigen des Moduls am Rack mit Schrauben, das erneute Installieren der Kassettenmagazine, das Freigeben der Robotersperre (siehe Abbildung 3-2) und das Anschließen der Kabel.

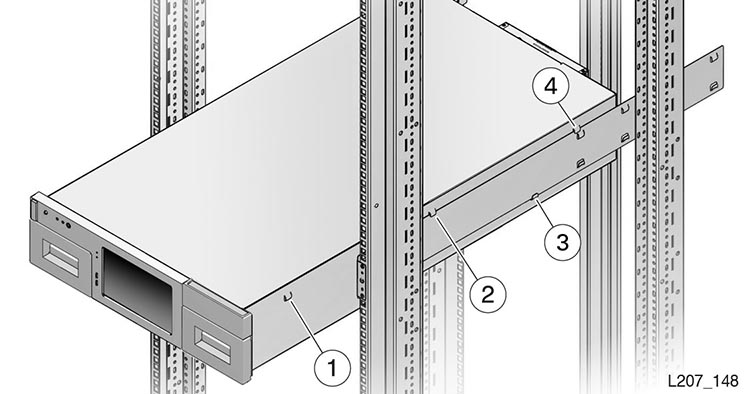

Abbildung 3-10 Anbringen von Befestigung und Schiene

Abbildungslegende:

1 - Vordere Befestigung

2 - Mittlere Befestigung

3 - Untere Befestigung

4 - Hintere Befestigung

Einsetzen des Grundmoduls

Warnung:

Das Grundmodul (Modul 1) ist schwer. Es muss von zwei Personen angehoben und installiert werden.

Aufgabe 1   Verbinden des Grundmoduls mit der Schiene

1. Fassen Sie das Modul an den Seiten, und heben Sie die Rückseite über die Rackschienen an.

   Hinweis:

   Heben Sie das Modul niemals am Frontbedienfeld oder dem Bandlaufwerk an. Heben Sie das Modul immer an den Seiten an.

2. Führen Sie das Modul in das Rack ein, und bringen Sie die hinteren seitlichen Befestigungen an den Rackschienen an (siehe Abbildung 3-10).

   Hinweis:

   Wenn das Modul nicht richtig sitzt, nehmen Sie es wieder aus dem Rack heraus. Passen Sie den Schienenabstand entsprechend an. Verbiegen Sie niemals die seitlichen Befestigungen des Grundmoduls.

3. Schieben Sie das Modul in das Rack, und bringen Sie die unteren und mittleren seitlichen Befestigungen an.

   Hinweis:

   Wenn Sie die Schienen nicht ordnungsgemäß befestigen können, nehmen Sie das Modul wieder heraus, und richten Sie die Schienen entsprechend aus. Verbiegen Sie keinesfalls die Befestigungen, damit eine Schiene einrastet.

4. Schieben Sie das Modul in das Rack, bis sich die vorderen Seitenbefestigungen in der Nähe der Vorderseite der Rackschienen befinden.

5. Heben Sie das Modul leicht an, schieben Sie es in das Rack, und setzen Sie die vorderen Befestigungen auf die Rackschiene.

Aufgabe 2   Entfernen des Kassettenmagazins

1. Führen Sie den Sechskantschlüssel in die Öffnung in der unteren inneren Ecke des Kassettenmagazins ein (siehe Abbildung 3-11).

2. Richten Sie den Sechskantschlüssel parallel zur Vorderseite des Magazins aus.

3. Schieben Sie das Werkzeug langsam in die Zugangsöffnung, um den Riegel hinter dem Touchscreen zu lösen, und halten Sie den Sechskantschlüssel in dieser Position.

4. Fassen Sie die Öffnung des Kassettenmagazins mit der anderen Hand, und ziehen Sie das Magazin ein kleines Stück aus der Bibliothek heraus.

5. Nehmen Sie den Sechskantschlüssel heraus, und bewahren Sie ihn für den späteren Gebrauch auf.

6. Stützen Sie die Unterseite des Magazins mit der anderen Hand, während Sie es herausnehmen.

7. Ziehen Sie das Magazin ganz aus dem Modul heraus, und legen Sie es beiseite.

8. Nehmen Sie das Kassettenmagazin aus der anderen Seite des Grundmoduls heraus.

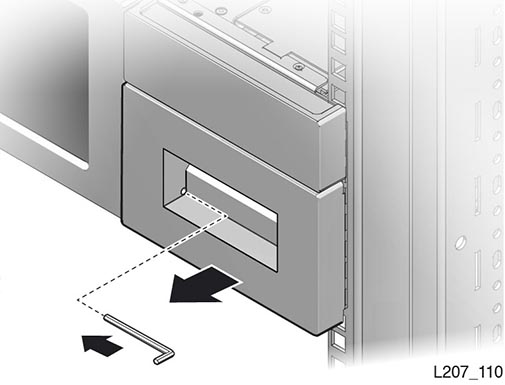

   Abbildung 3-11 Lösen des Magazinriegels




Aufgabe 3   Entfernen der Kabelschelle

1. Suchen Sie das Etikett in der rechten Öffnung des Kassettenmagazins (siehe Abbildung 3-12).

2. Fassen Sie den Ring, und ziehen Sie ihn nach unten.

3. Entsorgen Sie die Kabelschelle, es sei denn, Sie möchten die Bibliothek nach der Rackinstallation erneut transportieren.

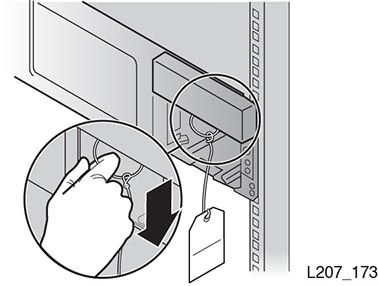

   Abbildung 3-12 Entfernen der Kabelschelle




Aufgabe 4   Sichern des Grundmoduls im Rack

Hinweis:

Verwenden Sie die 10-32-Schraube, wenn das Rack rechteckige Bohrungen hat (Schraube und Schnappmutter passen zusammen).

1. Stecken Sie eine Schraube in die untere Öffnung des Grundmoduls, und ziehen Sie sie einige volle Umdrehungen an.

   Hinweis:

   Verwenden Sie je nach Rackhardware eine 10-32-, M5- oder M6-Schraube.

2. Stecken Sie eine Schraube in die untere Öffnung auf der anderen Seite des Moduls, und ziehen Sie sie einige volle Umdrehungen an (siehe Abbildung 3-1).

3. Ziehen Sie beide Halteschrauben fest an.

4. Setzen Sie die Kassettenmagazine wieder ein, wenn Sie keine Erweiterungsmodule installieren.

   Hinweis:

   Linkes und rechtes Magazin sind eindeutig. Richten Sie die Magazine so aus, dass die Kassettenöffnungen zum Frontbedienfeld zeigen.

   Legen Sie keine Kassetten in die Magazineinschubfächer.

5. Fahren Sie bei dem Abschnitt mit der gewünschten Aufgabe fort:

   • Installation des Erweiterungsmoduls

   • Abschließende Maßnahmen für die Hardware

Installation des Erweiterungsmoduls

Sie können bis zu neun 2-HE-Module hinzufügen, um die Kassettenkapazität zu erweitern und die Anzahl verfügbarer Bandlaufwerkmontagegruppen zu erhöhen (siehe Abbildung 3-13). Das Erweiterungsmodul wird unter dem Grundmodul oder dem letzten 2-HE-Modul installiert (siehe Abbildung 3-1).

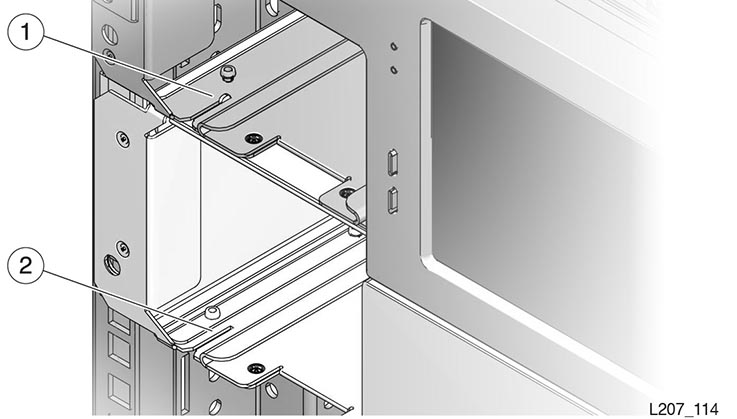

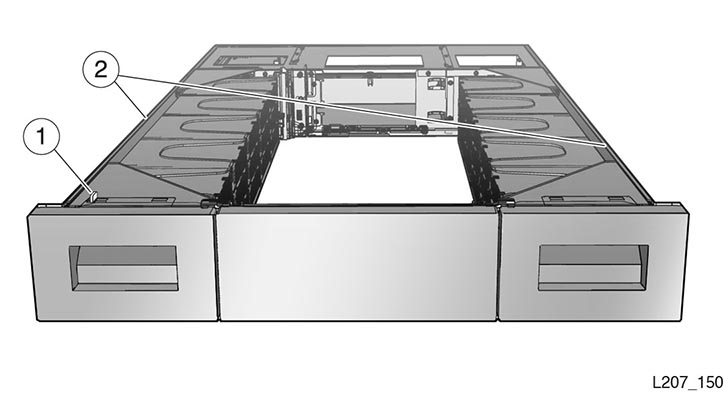

Abbildung 3-13 Erweiterungsmodul

Abbildungslegende:

1 - Verbindungsstück

2 - Flansche

Die folgenden Aufgaben werden bei der Installation des Erweiterungsmoduls ausgeführt:

1. Packen Sie das Erweiterungsmodul aus, und passen Sie es den Umgebungsbedingungen an (siehe Kapitel 2, Planung und Vorbereitung).

2. Wenn Sie ein Modul zu einer Bibliothek hinzufügen, die sich in Betrieb befindet, müssen Sie den Roboter parken und sperren, und dann die Stromzufuhr zu der Bibliothek unterbrechen.

3. Nehmen Sie die Magazine und den Bibliotheksboden aus dem vorher installierten Modul heraus.

4. Setzen Sie Schnappmuttern auf der Vorder- und Rückseite eines Racks mit rechteckigen Bohrungen ein.

5. Nehmen Sie Bandkassettenmagazine aus dem Erweiterungsmodul heraus.

6. Setzen Sie den Bibliotheksboden in das letzte Erweiterungsmodul ein, bevor Sie das Modul installieren.

7. Installieren Sie das Modul in der vorhandenen Bibliothek. Dies umfasst die Anpassung des Erweiterungsmoduls an das installierte Modul, die Befestigung des Verbindungsstückes in dem linken Magazineinschubfach, die Installation der hinteren Schienen und die Sicherung des Moduls an dem Rack mit Schrauben.

8. Setzen Sie die Kassettenmagazine wieder ein.

9. Bringen Sie das Moduletikett an.

10. Entsperren Sie den Roboter.

11. Schließen Sie die Kabel an.

12. Stellen Sie die Stromzufuhr zu der Bibliothek wieder her.

Erforderliches Werkzeug

#2-Kreuzschlitzschraubendreher.

Auspacken des Erweiterungsmoduls und Anpassung an die Umgebungsbedingungen

• Befolgen Sie die Auspackanweisungen (siehe Auspacken der SL150-Bibliothek und Anpassung an die Umgebungsbedingungen).

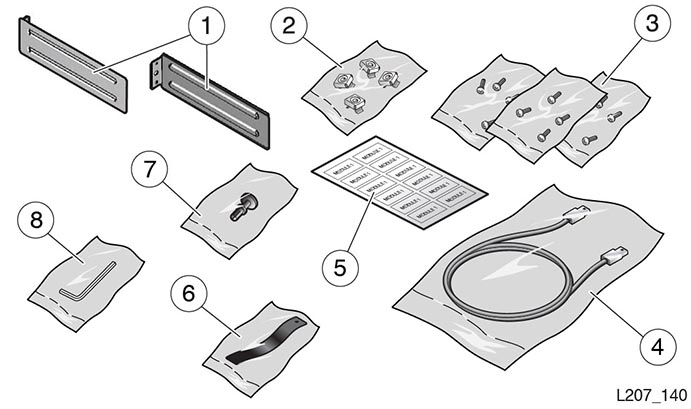

Kit mit Befestigungs- und Montagematerial des Erweiterungsmoduls

Das Zubehörkit des Erweiterungsmoduls (Modul 2 bis Modul 10) enthält das folgende Befestigungs- und Montagematerial (siehe Abbildung 3-14):

• Hintere Schienen

• 10-32-Schnappmuttern (werden in Racks mit rechteckigen Bohrungen verwendet)

• Diverse Schrauben:

  • 10-32 X 5/8-Schrauben (werden mit Schnappmuttern und Racks mit 10-32-Gewindebohrungen verwendet)

  • M5 0.8 X 16 mm-Schrauben (werden in Racks mit M5-Gewindebohrungen verwendet)

  • M6 16 mm-Schrauben (werden in Racks mit M6-Gewindebohrungen verwendet)

• Erweiterungsverbindungskabel mit USB-Steckern vom Typ A

• Etikettenset (Modul 2 bis Modul 10)

• Klettverschluss

• Niet

• Sechskantschlüssel

Abbildung 3-14 Befestigungs- und Montagematerial für das Erweiterungsmodul

Abbildungslegende:

1 - Hintere Schienen

2 - Schnappmuttern

3 - Schrauben (diverse)

4 - Erweiterungskabel mit USB-Steckern vom Typ A

5 - Moduletiketten

6 - Klettverschluss

7 - Niet

8 - Sechskantschlüssel

Bereitlegen des Befestigungsmaterials für das Erweiterungsmodul

Führen Sie folgende Schritte aus, um das Befestigungsmaterial bereitzulegen:

1. Nehmen Sie den Inhalt aus dem Zubehörpackage heraus.

2. Prüfen Sie die Teile anhand der Bestandsliste, um sicherzustellen, dass alle Teile vorhanden sind, die Sie für die Installation des Moduls benötigen.

3. Wählen Sie die Teile, die Sie für die Installation in dem Rack benötigen, und legen Sie die anderen beiseite.

   Hinweis:

   Verwenden Sie immer die hinteren Schienen, die Moduletiketten und das Erweiterungskabel. Verwenden Sie den Klettverschluss und den Niet für die Kabel nach Bedarf. Verwenden Sie die Schnappmuttern und 10-32-Schrauben für Racks mit rechteckigen Bohrungen. Verwenden Sie die entsprechenden Schrauben für Racks mit Gewindebohrungen. Beispiel: In einem Rack mit M5-Gewindebohrungen werden nur die M5-Schrauben verwendet (Schnappmuttern, 10-32 x 5/8-Schrauben und M6-Schrauben werden nicht verwendet).

Ausschalten der Bibliothek

Hinweis:

Wenn Sie das Erweiterungsmodul während der Erstinstallation der Bibliothek installieren, fahren Sie mit Entfernen des Bibliotheksbodens fort.

Aufgabe 1   Ausschalten der Bibliothek

1. Fahren Sie die Hostanwendung herunter, damit keine aktiven Speichervorgänge unterbrochen werden.

2. Melden Sie sich bei der Remote-Schnittstelle der SL150-Bibliothek an (siehe Abbildung 4-15).

3. Klicken Sie oben links auf dem Bildschirm auf das Netzsymbol (siehe Abbildung 3-15), und wählen Sie in der Liste die Option Power Down Library (Bibliothek ausschalten).

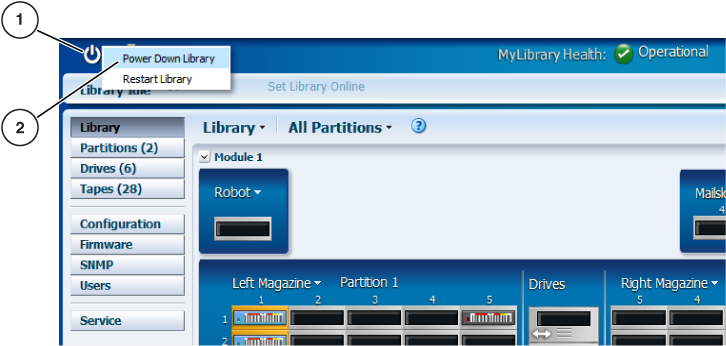

   Abbildung 3-15 Optionen beim Ausschalten




   Abbildungslegende:

   1 - Netzsymbol

   2 - Befehl "Power Down Library" (Bibliothek ausschalten)

4. Aktivieren Sie das Kontrollkästchen Prepare the Robot for removal before the library powers down (Roboter vor dem Ausschalten der Bibliothek zum Ausbau vorbereiten), und klicken Sie auf OK (siehe Abbildung 3-16).

   Abbildung 3-16 Vorbereiten des Roboters zum Ausbau




   Abbildungslegende:

   1 - Kontrollkästchen

   2 - Schaltfläche "OK"

Aufgabe 2   Sperren des Roboters

1. Suchen Sie die Robotersperre am Grundmodul (siehe Abbildung 3-2).

2. Setzen Sie die Robotersperre in die gesperrte Position.

   Wenn es sich bei der Robotersperre um den Typ mit Daumenschrauben handelt, lösen Sie den Sperrmechanismus, drehen Sie ihn um 180 Grad, setzen Sie den Mechanismus in das Einschubfach des Grundmoduls ein, und ziehen Sie die Daumenschrauben vollständig an.

   Wenn es sich bei der Robotersperre um den Typ mit Drehknopf handelt, drehen Sie den Drehknopf entgegen dem Uhrzeigersinn, bis der Zeiger die auf das rote geschlossene Vorhängeschloss weisende Linie überschritten hat.

3. Stellen Sie sicher, dass das Symbol mit dem geschlossenen Vorhängeschloss angezeigt wird.

Entfernen des Bibliotheksbodens

So entfernen Sie den Bibliotheksboden:

1. Nehmen Sie die Kassettenmagazine (siehe Entfernen des Kassettenmagazins) aus dem unteren Modul der Bibliothek heraus.

2. Fassen Sie in die Fingeröffnungen auf der Vorderseite des Bodens in dem Magazineinsatz (siehe Abbildung 3-17).

3. Ziehen Sie den Boden aus der Vorderseite des Moduls heraus, und legen Sie ihn beiseite.

   Hinweis:

   Wenn sich der Boden nicht bewegen lässt, greifen Sie durch die Magazinöffnung hindurch, und drücken Sie den Boden hinter dem Touchscreen nach unten, um die Bodenbefestigungen zu lösen. Ziehen Sie den Boden anschließend mit der anderen Hand nach vorne.

   Abbildung 3-17 Entfernen des Bibliotheksbodens aus dem Grundmodul




   Abbildungslegende:

   1 - Fingeröffnungen des Bodens

   2 - Bodensperre (verbessertes Bodendesign)

Einsetzen der Schnappmuttern für das Erweiterungsmodul

Hinweis:

Wenn das Rack Gewindebohrungen hat, fahren Sie mit Vorbereitung des Erweiterungsmoduls zur Installation fort.

Führen Sie zur Installation der Schnappmuttern die folgenden Aufgaben aus.

Aufgabe 1   Einsetzen der Schnappmuttern auf der Vorderseite des Racks

1. Suchen Sie den 2-HE-Bereich unmittelbar unter dem installierten Modul.

2. Öffnen Sie das Paket mit den Schnappmuttern, und nehmen Sie eine Mutter heraus.

3. Suchen Sie die mittlere Bohrung der zweiten HE (fünfte Bohrung von oben unter der ersten HE) auf dem linken und rechten Schienenholm (siehe Abbildung 3-18). Verwenden Sie gegebenenfalls die Schablone zur Schieneninstallation.

4. Gehen Sie beim Anbringen der Schnappmutter wie folgt vor:

   1. Setzen Sie eine Kante der Schnappmutter von der Rückseite des Rackholms in die Bohrung ein.

      Tipp:

      Die rechteckige Mutter befindet sich auf der Innenseite des Rackholms.

   2. Drücken Sie die andere Kante der Schnappmutter zusammen, und führen Sie sie in die Bohrung ein.

5. Stellen Sie sicher, dass die Schnappmuttern parallel sind (in identischem Befestigungsloch).

Abbildung 3-18 Installation des Erweiterungsmoduls

Abbildungslegende:

1 - Erste HE

2 - Zweite HE

3 - Modulflansch

4 - Modulbefestigung

5 - Position der Schnappmutter (zweite Bohrung der zweiten HE)

Aufgabe 2   Einsetzen der Schnappmuttern auf der Rückseite des Racks

1. Suchen Sie den 2-HE-Bereich auf der Rückseite des Racks unmittelbar unter dem installierten Modul.

2. Setzen Sie eine Schnappmutter in die dritte Bohrung von oben unter der ersten HE auf den linken und rechten Schienenholmen ein.

3. Stellen Sie sicher, dass die Schnappmuttern parallel sind (in identischem Befestigungsloch).

Vorbereitung des Erweiterungsmoduls zur Installation

Hinweis:

Bei diesem Schritt wird davon ausgegangen, dass Sie das Erweiterungsmodul aus dem Versandbehälter herausgenommen haben (siehe Auspacken der SL150-Bibliothek und Anpassung an die Umgebungsbedingungen).

Führen Sie die folgenden Aufgaben aus, um das Erweiterungsmodul zur Installation vorzubereiten.

Aufgabe 1   Entfernen der Kassettenmagazine

1. Fassen Sie hinter das Frontbedienfeld, und heben Sie die Sperre an, um das Magazin zu lösen (siehe Abbildung 3-19).

   Das Erweiterungsmodul ist an der Oberseite offen, und die Riegel befinden sich hinter der Vorderseite des Moduls.

   Tipp:

   Sie können das Magazin auch mit dem Sechskantschlüssel lösen.

2. Nehmen Sie die Kassettenmagazine aus dem Modul heraus, das Sie installieren.

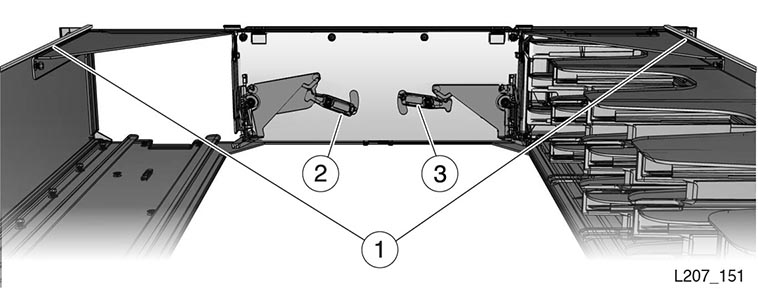

   Abbildung 3-19 Magazinriegel




   Abbildungslegende:

   1 - Modulflansche

   2 - Entriegelte Position

   3 - Verriegelte Position

Aufgabe 2   Einsetzen des Bodens im letzten Erweiterungsmodul

1. Drehen Sie das Erweiterungsmodul um.

2. Richten Sie den Boden so aus, dass die Fingeröffnungen in das Einschubfach des Kassettenmagazins zeigen (siehe Abbildung 3-17).

3. Setzen Sie die rückwärtige Kante des Bodens in die Nuten am unteren Ende des Moduls ein.

4. Schieben Sie den Boden in das Modul, und verbinden Sie die hintere Bodenbefestigung mit dem Moduleinschubfach (siehe Abbildung 3-20).

5. Schieben Sie den Boden ein, und befestigen Sie die Bodenklemme in jedem Magazineinsatz (siehe Abbildung 3-21).

6. Drehen Sie das Modul um, und stellen Sie sicher, dass die Bodenschellen ordnungsgemäß am Gehäuse befestigt sind.

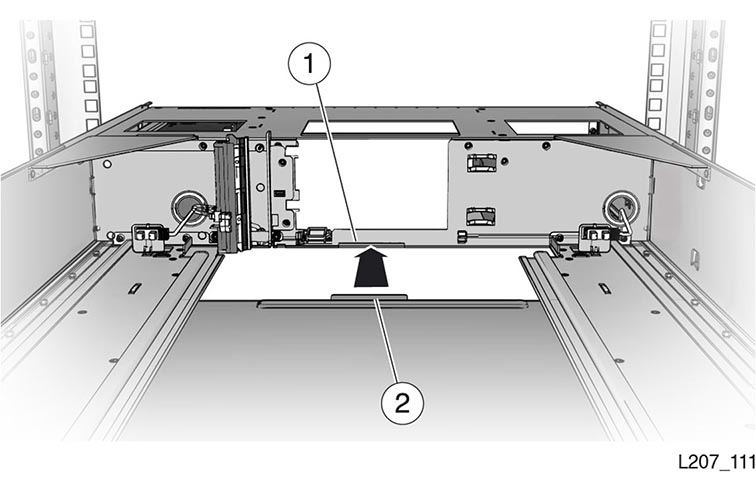

   Abbildung 3-20 Bibliotheksboden




   Abbildungslegende:

   1 - Bodeneinschubfach

   2 - Bodensicherung

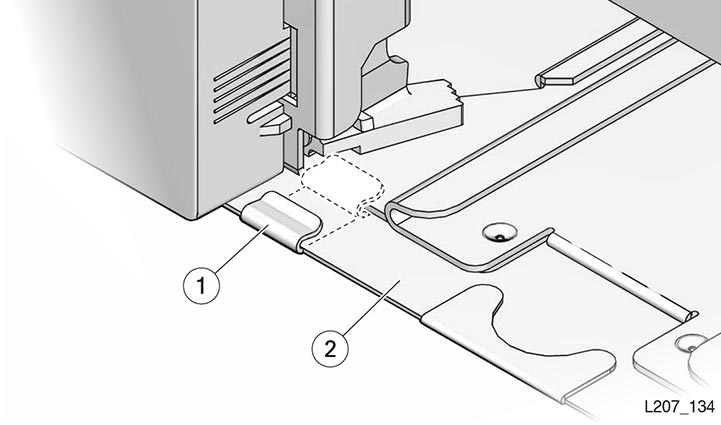

   Abbildung 3-21 Gesicherter Boden




   Abbildungslegende:

   1 - Bodenschelle

   2 - Boden

Installation des Erweiterungsmoduls

Warnung:

Zum Anheben und Installieren des Erweiterungsmoduls sind zwei Personen erforderlich. Fassen Sie das Erweiterungsmodul an den Seiten. Heben Sie das Modul nicht an der Bandlaufwerkfüllkarte an.

Installieren Sie das Erweiterungsmodul wie im Folgenden beschrieben:

1. Heben Sie das Modul auf Höhe der Unterseite des installieren Moduls an.

2. Schieben Sie die hintere Kante des Modulflansches in die Rillen an der unteren Kante des installierten Moduls, und führen Sie das 2-HE-Erweiterungsmodul ca. 75 Millimeter (3 Zoll) ein.

3. Senken Sie die vordere Kante des Moduls ca. 10 mm (0,4 Zoll) ab, leiten Sie die scharfen Metallkanten an der Vorderseite des oberen Moduls vorbei, und schieben Sie das Modul mit den scharfen Kanten über die Vorderseite hinaus ein (siehe Abbildung 3-22).

   Hinweis:

   Verkratzen Sie das Bedienfeld des Moduls oben nicht.

4. Heben Sie die Vorderseite des 2-HE-Moduls an, und schieben Sie die linken und rechten Seitenflansche des Moduls in die Rillen des vorherigen Moduls ein.

5. Schieben Sie das Modul ein, und befestigen Sie das Verbindungsstück im Einschubfach des linken Magazineinsatzes (siehe Abbildung 3-23).

6. Fahren Sie mit Befestigen des Erweiterungsmoduls fort.

   Abbildung 3-22 Vermeiden von Verkratzen




Abbildungslegende:

1 - Flansch (kurzer Abschnitt)

2 - Großes Metallteil mit scharfen Kanten

3 - Flansch (langer Abschnitt)

Abbildung 3-23 Verbindungsstück befestigt

Abbildungslegende:

1 - Verbindungsstück in Einschubfach befestigt

2 - Einschubfach in Magazineinsatz

Befestigen des Erweiterungsmoduls

Führen Sie die folgenden Aufgaben aus, um das Erweiterungsmodul in dem Rack zu befestigen.

Aufgabe 1   Montieren der hinteren Schienen

1. Schieben Sie die hintere Führungsschiene unter die Befestigungen des Erweiterungsmoduls (siehe Abbildung 3-24).

2. Wiederholen Sie diesen Schritt für die Schiene auf der anderen Seite des Moduls.

   Abbildung 3-24 Hintere Schiene und Schnappmutter des Erweiterungsmoduls




   Abbildungslegende:

   1 - Schnappmutter

   2 - Hintere Schiene

Aufgabe 2   Sichern der hinteren Schiene

1. Drücken Sie die hintere Schiene gegen die senkrechte Schiene des Racks.

2. Befestigen Sie die hintere Schiene mit einer Schraube an der senkrechten Schiene des Racks.

   Tipp:

   Verwenden Sie eine 10-32-Schraube, wenn das Rack rechteckige Bohrungen hat (Schraube und Schnappmutter passen zusammen).

3. Wiederholen Sie diesen Schritt für die Schiene auf der anderen Seite des Moduls.

Aufgabe 3   Befestigen des Erweiterungsmoduls am vorderen Rackholm

Tipp:

Verwenden Sie eine 10-32-Schraube, wenn das Rack rechteckige Bohrungen hat (Schraube und Schnappmutter passen zusammen).

1. Setzen Sie eine Schraube in die untere linke Seite des Moduls, und ziehen Sie sie einige Umdrehungen an.

2. Setzen Sie eine Schraube in die untere rechte Seite des Moduls, und ziehen Sie sie einige Umdrehungen an.

3. Ziehen Sie beide Schrauben fest an.

4. Installieren Sie ein weiteres Erweiterungsmodul (siehe Einsetzen der Schnappmuttern für das Erweiterungsmodul).

Einsetzen der Kassettenmagazine

Hinweis:

Linkes und rechtes Magazin sind eindeutig.

Setzen Sie das Kassettenmagazin wie im Folgenden beschrieben ein:

1. Richten Sie das Magazin an den Kassetteneinschubfächern aus, die zur Mitte des Moduls zeigen.

   Hinweis:

   Legen Sie keine Kassetten in die Magazineinschubfächer.

2. Heben Sie das Magazin mit der Rückseite zum Moduleinschubfach an.

3. Setzen Sie das Magazin in das Magazineinschubfach ein.

4. Schieben Sie das Magazin ganz in das Einschubfach ein.

5. Wiederholen Sie diese Schritte, bis jedes Erweiterungsmodul zwei Magazine enthält.

Beschriften des Moduls

Führen Sie die folgenden Schritte aus, um ein ID-Etikett an dem Modul anzubringen:

1. Suchen Sie die Markierungen in der oberen linken Ecke des Erweiterungsmoduls (von der Rückseite des Racks aus gesehen).

2. Nehmen Sie das Blatt mit den Moduletiketten aus dem Zubehörkit.

3. Ziehen Sie das richtige Etikett von dem Etikettenblatt ab.

   Hinweis:

   Das Blatt enthält Etiketten für Modul 2 bis Modul 10.

4. Bringen Sie das Etikett in die richtige Position, richten Sie es an den Markierungen aus, und kleben Sie es auf das Gehäuse (siehe Abbildung 3-25).

5. Fahren Sie mit Anbringen des Klettverschlusses fort.

   Abbildung 3-25 Etikett mit Erweiterungsmodul-ID




   Abbildungslegende:

   1 - Moduletikett

   2 - Horizontale Markierung

   3 - Vertikale Markierung

Anbringen des Klettverschlusses

Bringen Sie den Klettverschluss wie im Folgenden beschrieben an:

1. Setzen Sie den Niet in eine Öffnung des Klettverschlusses ein (siehe Abbildung 3-26).

2. Ziehen Sie den Druckbolzen aus der Nietoberfläche.

3. Richten Sie den Niet an der Öffnung neben dem Modulcontroller aus.

4. Schieben Sie den Niet in die Öffnung.

5. Drücken Sie den Druckbolzen ein, um den Niet zu sichern.

   Abbildung 3-26 Klettverschluss




Abbildungslegende:

1 - Modulcontroller

2 - Klettverschluss

3 - Niet

Abschließende Maßnahmen für die Hardware

Die SL150-Hardware ist jetzt im Rack installiert.

Wenn Sie weitere Bandlaufwerke und Netzteile für diese Bibliothek erworben haben, installieren Sie sie jetzt (siehe Kapitel 6, Hinzufügen von Netzteilen und Bandlaufwerken).

Zum Abschluss der Installation müssen Sie die physische Robotersperre zurücksetzen und die Kabel anschließen.

Entsperren des Roboters

Lösen Sie die Robotersperre wie im Folgenden beschrieben:

1. Suchen Sie die Robotersperre auf der Rückseite des Grundmoduls (siehe Abbildung 3-2).

2. Setzen Sie die Robotersperre in die entsperrte Position.

   Wenn es sich bei der Robotersperre um den Typ mit Daumenschrauben handelt, lösen Sie den Sperrmechanismus, drehen Sie ihn um 180 Grad, setzen Sie den Mechanismus in das Einschubfach des Grundmoduls ein, und ziehen Sie die Daumenschrauben vollständig an.

   Wenn es sich bei der Robotersperre um den Typ mit Drehknopf handelt, drehen Sie den Drehknopf im Uhrzeigersinn, bis der Zeiger die auf das schwarze geöffnete Vorhängeschloss weisende Linie überschritten hat.

3. Stellen Sie sicher, dass das Symbol mit dem geöffneten Vorhängeschloss angezeigt wird.

Grundlegende Verkabelung

Führen Sie die folgenden Schritte aus, um die Kabel an den Bibliothekskomponenten anzuschließen.

Aufgabe 1   Verbinden des Erweiterungsmodulcontrollers mit dem Grundmodul

1. Verbinden Sie je einen beliebigen Modulausgangsport am Grundmodul über ein Erweiterungskabel mit dem Modulcontroller jedes Erweiterungsmoduls (siehe Abbildung 3-27).

   Hinweis:

   Der Verbindungsbereich des Modulausgangs enthält neun Ports von 2 bis 10. Die Reihenfolge der Verkabelung ist unerheblich (Beispiel: Modulausgangsport 2 muss nicht zwingend mit dem Port von Modulcontroller 2 verbunden werden).

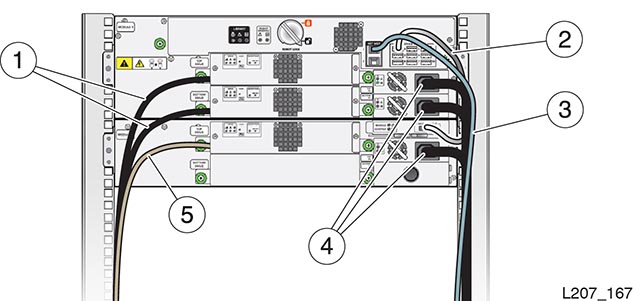

   Abbildung 3-27 Anfängliche Verkabelung




   Abbildungslegende:

   1 - Fibre Channel-Kabel des Bandlaufwerkes

   2 - Erweiterungskabel

   3 - Ethernetkabel (Net Mgt-Port 1)

   4 - Netzkabel des Netzteiles

   5 - Serial Attached SCSI-(SAS-)Kabel des Bandlaufwerkes

Aufgabe 2   Anschließen der Kabel an die Bandlaufwerkmontagegruppe und das Netzteil

1. Verbinden Sie den Netzanschluss jedes installierten Netzteiles über das Netzkabel mit der Stromverteilungseinheit im Rack.

   Eine Liste der Netzkabelteilenummern finden Sie in der Storage Tek SL150 Modular Tape Library - Systemsicherheitsdokumentation.

2. Schließen Sie ein Schnittstellenkabel an den Schnittstellenport jedes installierten Bandlaufwerkes an. Bringen Sie ein Etikett an, auf dem die Position des Bandlaufwerkes im Modul und der Port angegeben sind, um eine ordnungsgemäße Verbindung nach einer Servicemaßnahme zu gewährleisten.

   Hinweis:

   Der Schnittstellenport befindet sich auf der linken Seite des Laufwerkeinsatzes (von der Rückseite der Bibliothek aus gesehen).

Aufgabe 3   Verbinden des Netzwerkports

1. Suchen Sie den NET MGT-Bereich des Grundmoduls (über dem Netzteil und links neben den Modulausgangsports).

2. Stecken Sie den Stecker des Ethernetkabels in den oberen Port, der mit 1 auf dem Gehäuse markiert ist.

3. Bringen Sie ein Etikett an dem Kabel an, auf dem der Netzwerkport angegeben wird, um eine ordnungsgemäße Verbindung nach einer Servicemaßnahme zu gewährleisten.

Aufgabe 4   Ausrichten und Justieren von Kabeln und Netzkabeln

1. Ziehen Sie gegebenenfalls Kabelüberlängen aus dem Erweiterungsmodul heraus.

2. Wickeln Sie den Klettverschluss um die Kabel und Netzkabel.

3. Verstauen Sie Kabelüberlängen in dem Hohlraum zwischen Rackholm und seitlicher Abdeckung.

Anschluss an die Stromversorgung

Schließen Sie die Bibliothek wie im Folgenden beschrieben an die Stromversorgung an:

1. Stellen Sie sicher, dass der Roboter nicht gesperrt ist.

2. Drücken Sie den Netzschalter auf dem Frontbedienfeld des Grundmoduls.

   Die Dauer des Einschaltvorganges ist von der Anzahl der Module und Kassetten in der Bibliothek abhängig. Es wird davon ausgegangen, dass bei einer Erstinstallation keine Kassetten in der Bibliothek eingelegt sind. Der Vorgang wird in Anhang A, Hochfahren beschrieben.

   Hinweis:

   Entfernen Sie ein Kassettenmagazin nicht manuell, während die Bibliothek nach Hinzufügen eines Erweiterungsmoduls neu gestartet wird. Nehmen Sie ein Kassettenmagazin nur manuell heraus, wenn die Bibliothek betriebsbereit und offline ist.

3. Fahren Sie mit dem entsprechenden Kapitel fort:

   • Bei einer neuen Bibliotheksinstallation: Kapitel 4, Initialisierung der Bibliothek.

   • Bei einem Upgrade der Bibliothek durch ein Erweiterungsmodul: Kapitel 5, Checkout und Hostverbindung.
