5 检查和主机连接

SL150 远程界面中的自检对于检查磁带库操作非常有用。

自检概述

自检会将脱机磁带库中的诊断磁带从始发点移动到目标点。点可以是保留插槽、存储插槽、磁带机或中转槽。

有两种类型的自检。“基本自检”在磁带机和中转槽中的插槽之间执行移入和移出。“完整自检”除执行基本测试的移动外，还将执行到所有空置的存储插槽的移动（本手册中的说明假设磁带盒插槽中没有磁带）。

注意:

在将磁带库部署到生产环境之前，应该在初始安装时运行完整自检，以便确定和填充机械手装置地址偏移，以供正常使用。

自检使用诊断磁带（带有特殊标签的数据磁带）。诊断磁带可以存储在保留插槽中，或放置在中转槽中。DG 卷标签包括在附件套件中。请按照《StorageTek SL150 Modular Tape Library 用户指南》中“标记磁带”一节中的说明来标记诊断磁带。

以下是进行自检的先决条件：

  • 磁带库处于脱机状态。

  • 中转槽已关闭。

  • 中转槽至少有一个空置插槽。

  • 所有磁带盒均已锁定。

  • 有一个运行正常的空置磁带机。

  • 保留插槽或中转槽中的诊断磁带。

将磁带库设置为脱机

将磁带库设置为脱机：

  1. 登录到 SL150 远程界面。

    注意:

    查看者角色不允许运行自检。

  2. 单击左侧导航区域中的 Library。

    此时将显示图形化的磁带库配置图，其中包含每个已安装模块的相应部分。

  3. 查看屏幕右上方的当前磁带库状态。

  4. 单击 Library is Online。

  5. 选择 Set Library Offline（请参见图 5-1）。

    此时将显示 "Set Library Offline" 对话框。

  6. 单击 OK 继续或单击 Cancel 退出。

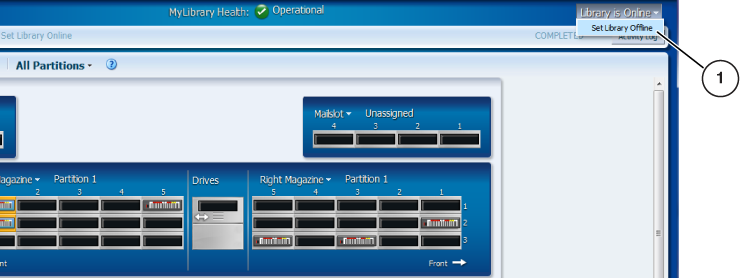

    图 5-1 将磁带库设置为脱机

    周围的文本说明了 图 5-1 。

图例：

1 - "Set Library Offline"

运行自检

任务 1   调用自检

  1. 如果磁带库中没有包含诊断磁带的保留插槽，请在中转槽中插入诊断磁带。

    注意:

    可以通过远程界面或基本模块上的触摸屏打开中转槽。可能需要启用定位指示灯来帮助识别磁带库和使用触摸屏。

  2. 首先关闭中转槽扩展（如果已配置）。

  3. 通过一个平稳的动作将标准中转槽推入磁带库内，直到它锁定到位并发出明显的咔哒声。

    注意:

    如果未平稳地插入中转槽，您可能无法让锁扣啮合到位，并且可能会触发多次中转槽重新审计。

    在中转槽锁定到位之前，磁带库将不能访问插槽位置。

  4. 找到远程界面中 "Help"（问号）图标旁边的 Library 控件（请参见图 5-2）。

  5. 使用 "Library" 列表选择 Basic Self Test 或 Full Self Test（初始安装时使用 "Full Self Test"）。

    此时将显示自检对话框。

  6. 单击 OK 开始测试或单击 Cancel 退出。

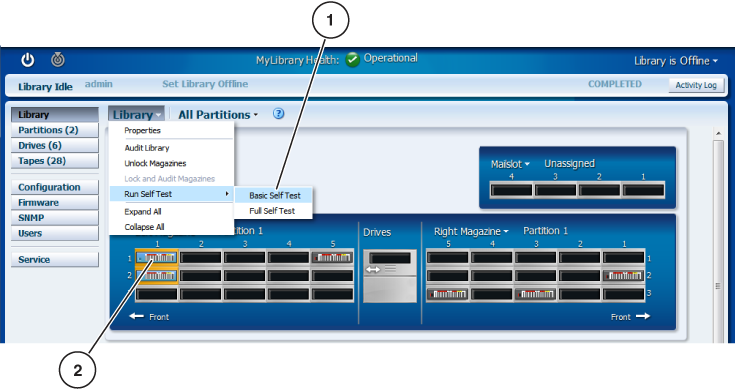

    图 5-2 自检命令

    周围的文本说明了 图 5-2 。

图例：

1 - "Basic Self Test" 命令

2 - 诊断磁带（在保留插槽中）

任务 2   监视自检进度

  1. 在活动窗口部分中监测自检进度（请参见图 5-3）。

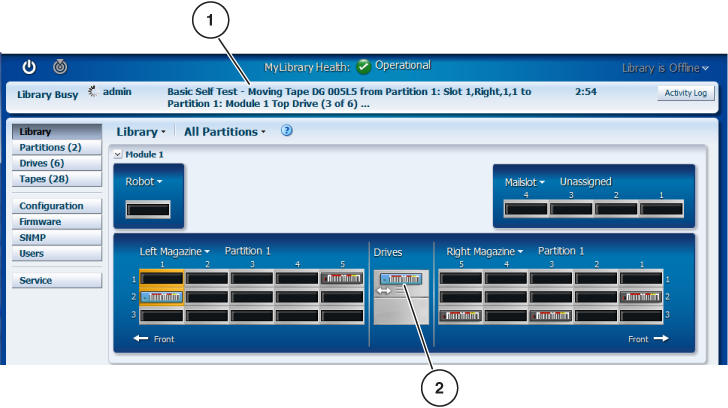

    图 5-3 自检进度

    周围的文本说明了 图 5-3 。

    图例：

    1 - 自检活动

    2 - 模块 1 的顶部磁带机中的诊断磁带

    注意:

    磁带库配置图将直观显示磁带从机械手装置中的某个插槽移动到目标（磁带机、中转槽或磁带插槽）的过程。

  2. 检验测试是否成功完成。

    注意:

    如果测试未成功完成或者您停止了测试，请参阅标题为“未完成测试”的一节中的信息。

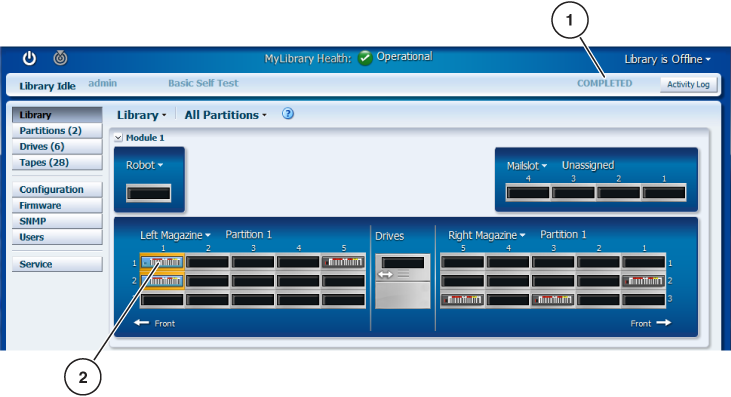

    图 5-4 自检完成

    周围的文本说明了 图 5-4 。

    图例：

    1 - 自检已完成

    2 - 诊断磁带返回至保留插槽中

任务 3   完成

  1. 将磁带库设置为 "Library is Online" 状态。

  2. 从中转槽中移除诊断磁带（如果适用）。

    1. 从 "Mailslot" 列表中选择 Open。

    2. 拉开基本模块中的中转槽装置，以便可以拿到诊断磁带。

    3. 抓住诊断磁带，将其拉出插槽。

    4. 首先关闭中转槽扩展（如果已配置）。

    5. 通过一个平稳的动作将中转槽推入磁带库内，直到它锁定到位并发出明显的咔哒声。

  3. 如果不执行其他操作，则注销。

未完成测试

测试可能因为出现错误或用户故意停止而未完成。

监测诊断磁带的位置。诊断磁带可能没有返回保留插槽或中转槽。有关手动将诊断磁带从当前位置移动到所需插槽的信息，请参阅远程界面 "Help" 系统或用户指南。

  • 重新执行完整自检。

    如果测试过程中出错，磁带库运行状况可能会从运行正常更改为降级。

    注意:

    单击 Degraded 将启动一个窗口，其中标识了出现故障或降级的组件。有关进一步的信息，请参阅 "Help" 系统 "Troubleshooting" 类别。

主机连接

有关将磁带机直接连接到服务器 HBA 或存储区域网络 (storage area network, SAN) 的信息，请参阅 LTO 磁带机的相应文档。

http://www.oracle.com/technetwork/documentation/tape-storage-curr-187744.html#ltotape

任务的范围会根据磁带机接口类型和拓扑不同而有所不同，但是可能包括以下任务：

  • 关闭服务器电源

  • 安装 HBA

  • 设置持久绑定

  • 将接口电缆连接到 HBA（直接从磁带机或者到交换机端口）

  • 光纤通道交换机区域划分

  • 服务器启动

Automated Cartridge System Library Software

Automated Cartridge System Library Software (ACSLS) 版本 8.2 或更高版本受支持，但并不是进行 SL150 磁带库操作所必需的。请参阅 ACSLS 文档，可在位于以下 URL 的 Oracle Help Center（Oracle 帮助中心）中的 Storage ACSLS Manager documentation（存储 ACSLS 管理器文档）链接下找到相关文档：

http://docs.oracle.com/en/storage/#tab5

对于支持新的 ASC/ASCQ 报告功能的磁带库代码版本 2.25，需要使用 ACSLS 版本 8.3（第二次修补版本）。

注意:

ACSLS 版本 8.2 和 8.3 不支持磁带库代码版本 2.25 或更高版本提供的扩展中转槽配置（19 个中转槽）。
