E 이중 TCP/IP 개요

이중 TCP/IP는 HBC/HBCR 카드의 기본 포트 2B 및 보조 2A를 사용하여 호스트와 라이브러리 간 연결 두 개를 제공합니다. 기본 호스트 연결이 실패하면 라이브러리는 보조 연결을 자동으로 사용합니다.

• 이중 TCP/IP에 대한 최소 요구 사항

• 공유 네트워크 사용

• 이중 TCP/IP 구성

• 이중 TCP/IP 구성 예제

참조 항목

• 중복 전자 부품 개요

• ACSLS 또는 ELS 설명서

이중 TCP/IP에 대한 최소 요구 사항

• Solaris 또는 AIX용 PUT0701이 설치된 ACSLS 7.1. 오라클은 ACSLS 8.1 이상을 권장합니다.

• HSC/MVS/VM에 대해 SOS620 L1H168G, SMS620 L1H168F 및 MSP: MSP PTF LF620DL의 PTF를 사용하는 NCS 6.2

• 자동 협상하려면 모든 스위치 또는 라우터 포트가 구성되어 있어야 합니다. SL8500 포트는 기본적으로 자동 협상하도록 구성되어 있으며 10/100Mbps 속도를 지원합니다.

• 하드웨어 활성화 파일(제 3 장 선택적 기능 활성화 참조)

공유 네트워크 사용

주:

오라클은 최대 처리량, 최소 리소스 경합 및 향상된 보안을 위해 전용 네트워크를 사용할 것을 권장합니다.

공유 네트워크를 사용해야 하는 경우 다음을 수행합니다.

• 지정되지 않은(브로드캐스트) 트래픽을 필터링하는 스위치 또는 라우터로 라이브러리를 직접 연결합니다.

• 라이브러리를 자체 서브넷에 배치합니다. 그러면 브로드캐스트 메시지를 수신하지 않도록 라이브러리를 보호할 수 있습니다.

• 관리 스위치나 라우터를 사용하여 다음을 수행합니다.

  • 포트에 대한 우선 순위를 설정하여 우선 순위가 더 높은 호스트와 라이브러리를 제공합니다.

  • 호스트와 라이브러리 간에 전용 대역폭을 제공합니다.

  • 호스트와 라이브러리 간에 VLAN(가상 근거리 통신망)을 만듭니다.

• VPN(가상 사설망)을 사용하여 호스트와 라이브러리 간 트래픽을 다른 방해물(예: 관계없는 브로드캐스트)과 분리합니다.

공유 네트워크의 네트워크 브로드캐스트 문제

모든 네트워크 노드에 전송된 브로드캐스트는 라이브러리로 지정될 수 있습니다. 라이브러리는 관계없는 브로드캐스트를 수신하는 동안 요청을 효율적으로 처리할 수 없습니다. 따라서 호스트에서 라이브러리에 대한 연결이 끊길 수 있습니다.

HBC/HBCR 카드의 이더넷 컨트롤러에서도 과도한 네트워크 트래픽이 발생할 수 있습니다. 따라서 컨트롤러는 계속해서 재설정합니다.

공유 네트워크에서 과도한 ARP 사용

SL8500의 프로세서에서 ARP(주소 결정 프로토콜) 브로드캐스트가 과도하게 발생할 수 있습니다. 스위치 또는 라우터 뒤의 라이브러리에 연결해야 합니다.

이중 TCP/IP 구성

주:

이중 TCP/IP를 구성하기 전에 네트워크, 경로 지정 및 관리자의 IP 주소에 대한 정보를 수집하거나 적합한 network ip 명령을 사용합니다.

• 이중 TCP/IP에 대한 라이브러리 구성

• 이중 TCP/IP에 대한 ACSLS 호스트 구성

• 이중 TCP/IP에 대한 ELS 호스트 구성

이중 TCP/IP에 대한 라이브러리 구성

route 명령을 사용하여 경로 지정 테이블을 관리합니다. 호스트에 대한 2A 및 2B 포트의 경로를 정의합니다.

1. CLI를 사용하여 두 포트를 오프라인 상태로 설정합니다.

   SL8500> network ip link set dev 2A down
   SL8500> network ip link set dev 2B down


2. 두 포트에 대한 새 IP 주소 및 서브넷 마스크를 추가합니다.

   SL8500> network ip address add IP_address/netmask dev 2A
   SL8500> network ip address add IP_address/netmask dev 2B


3. 변경 사항을 활성 상태로 만들려면 두 포트를 온라인 상태로 전환합니다.

   SL8500> network ip link set dev 2A up
   SL8500> network ip link set dev 2B up


4. 각 포트에 대한 네트워크 경로 지정 구성을 입력합니다.

   • 다중 호스트의 경우 각 호스트에 대한 IP 주소 및 넷마스크를 추가합니다.

     SL8500> network ip route add IP_address/netmask dev 2A
     SL8500> network ip route add IP_address/netmask dev 2B


   • 단일 호스트의 경우 넷마스크 값이 필요하지 않습니다.

     SL8500> network ip policy route add host_IP_address dev 2A
     SL8500> network ip policy route add host_IP_address via gateway_IP_address dev 2A
     SL8500> network ip policy enable 2A |2B
     SL8500> network ip policy status


5. 구성을 확인합니다.

   SL8500> network ip address show
   SL8500> network ip route show
   SL8500> network ip policy route show dev 2A |2B


6. 정확성을 위해 날짜와 시간을 확인합니다.

   SL8500> time
   time print
   time HH: MM
   time HH:MM:SS


7. 두 포트를 통해 라이브러리에 액세스할 수 있는지 구성을 테스트합니다.

이중 TCP/IP에 대한 ACSLS 호스트 구성

ACSLS 서버의 경우 acsss_config 명령 또는 동적 구성 config 유틸리티를 사용하여 두 개의 개별 서브넷에 대한 네트워크 인터페이스 두 개를 구성해야 합니다. route 명령을 사용하여 ACSLS 서버에 대한 경로 두 개를 정의합니다. 보조 물리적 연결로 신뢰성이 향상됩니다.

1. ACSLS 설명서에 따라 ACSLS 서버의 경로 지정 테이블을 업데이트합니다. ACSLS 서버에 네트워크 인터페이스가 한 개 있을 경우 호스트에서 특수한 경로 지정이 필요하지 않습니다.

2. ACSLS 서버의 UNIX 명령 프롬프트를 사용을 통해 동적 구성 명령으로 SL8500에 대한 포트 연결을 추가합니다.

   1. ACS가 ACSLS에 대해 온라인 상태 또는 진단 모드인지 확인합니다.

   2. config port acs_id를 사용하여 포트를 추가합니다.

   3. 아직 온라인 상태가 아닌 경우 ACSLS에 대해 ACS를 온라인으로 전환합니다.

3. 다른 포트를 사용하는 기존 IP 주소를 제거하거나 교체하려면 다음과 같이 하십시오.

   1. kill.acsss(7.3 이하) 또는 acsss disable(8.0 이상)을 실행하여 ACSLS를 종료합니다.

   2. acsss_config를 실행하여 새 포트를 구성합니다.

   3. rc.acsss(7.3 이하) 또는 acsss enable(8.0 이상)을 실행하여 ACSLS를 다시 온라인으로 전환합니다.

자세한 내용은 ACSLS Administrator's Guide를 참조하십시오.

이중 TCP/IP에 대한 ELS 호스트 구성

1. ELS 설명서에 따라 IBM 메인프레임의 경로 지정 테이블을 업데이트합니다. IBM 메인프레임에 네트워크 인터페이스가 한 개 있을 경우 호스트에서 특수한 경로 지정이 필요하지 않습니다.

2. IBM 메인프레임 콘솔 또는 PARMLIB에서 LMUPATH 제어문을 사용하여 네트워크 LMU 연결을 정의합니다.

3. 보조 LMUADDR 매개변수를 지정하여 이중 TCP/IP를 정의합니다. ELS에서 자동으로 연결이 이중 TCP/IP인지 아니면 이중 LMU인지 여부를 확인합니다.

4. ACS를 오프라인으로 전환한 다음 LMUPDEF 명령을 실행하고, ACS를 다시 온라인으로 전환하여 두번째 연결이 포함된 수정된 LMUPATH 문을 선택합니다.

자세한 내용은 ELS 설명서를 참조하십시오.

이중 TCP/IP 구성 예제

• ACSLS 이중 TCP/IP 및 공유 서브넷 예제

• 공용 네트워크 예를 통한 ACSLS 이중 TCP/IP

• ACSLS 고가용성 이중 TCP/IP 예제

• RE 및 이중 TCP/IP 예제는 중복 전자 부품 구성 예도 참조하십시오.

ACSLS 이중 TCP/IP 및 공유 서브넷 예제

이 예에서 ACSLS 서버와 라이브러리는 두 개의 개별 서브넷을 공유합니다. SL8500에서는 ACSLS 서버의 네트워크 인터페이스와의 일대일 관계를 사용하며, 다음과 같이 연결됩니다. 서브넷 192.168.0/23의 네트워크 인터페이스 카드는 포트 2B에 연결하고 서브넷 192.168.1/23의 네트워크 인터페이스 카드는 포트 2A에 연결합니다.

경로 지정

UNIX route 명령을 사용하여 관계를 강제로 지정합니다. 자세한 내용은 ACSLS Administrator's Guide를 참조하십시오.

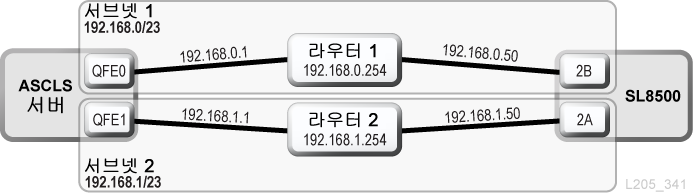

그림 E-1 공유 서브넷을 통한 ACSLS 이중 TCP/IP

공용 네트워크 예를 통한 ACSLS 이중 TCP/IP

이 예에서 ACSLS 서버는 두 개의 개별 서브넷에 있는 두 개의 네트워크 인터페이스로 구성됩니다. 두 인터페이스는 SL8500 라이브러리에 연결되기 전에 공용 네트워크를 통해 서로 다른 두 서브넷에 연결됩니다. 이 구성은 첫번째 예에서와 동일한 명령을 사용합니다.

그림 E-2 ACSLS 이중 TCP/IP

ACSLS 고가용성 이중 TCP/IP 예제

다음 예는 이중 TCP/IP가 필요한 ACSLS HA(고가용성) 환경입니다. HA 환경의 목적은 두 개의 ACSLS 서버(활성 1개 및 대기 1개)를 사용하는 것입니다. 이 구성에서 두 개의 ACSLS 서버는 6개의 네트워크 인터페이스(각 서버에 3개씩)를 두 개의 개별 서브넷에 연결합니다. 세번째 서브넷은 공용 네트워크를 통해 두 ACSLS 서버를 연결합니다.

ACSLS HA 및 이중 TCP/IP에 대한 자세한 내용은 ACSLS Administrator's Guide를 참조하십시오.

경로 지정

ACSLS HA를 사용할 경우 서로 다른 두 개의 서브넷을 통해 SL8500 네트워크 인터페이스를 분리해야 합니다. 두 개의 서로 다른 ACSLS 서버는 서로 다른 네트워크 인터페이스를 사용하므로 사용자 정의 경로 지정 항목을 두 ACSLS HA 서버에 모두 추가해야 합니다. 두 서버의 IP 주소를 SL8500 구성에 추가하십시오.

경로 지정 테이블

ACSLS 서버의 경로 지정 테이블에 사용자 정의 항목을 추가하십시오. 하지만 사용자 정의된 경로 지정 테이블 항목은 ACSLS 서버의 재부트 이후 손실됩니다. 사용자 정의 경로 지정 테이블 항목을 유지하려면 스크립트를 사용하여 사용자 정의 경로 지정을 추가하십시오. 부트 시 자동으로 실행되도록 하려면 스크립트를 rc 디렉토리 구조에 두십시오.

자세한 내용은 ACSLS Administrator's Guide를 참조하십시오.

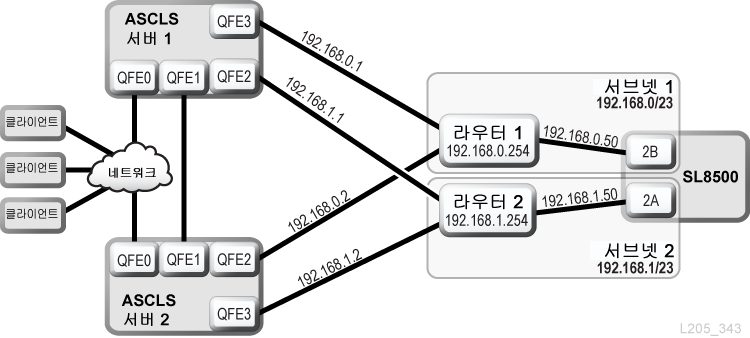

그림 E-3 ACSLS 고가용성 이중 TCP/IP

ELS/HSC 및 이중 TCP/IP 예

다음 예는 이중 TCP/IP를 사용하는 메인프레임 시스템에 대한 선호 구성을 보여줍니다. 메인프레임 호스트는 두 개의 개별 서브넷에 있는 두 개의 네트워크 인터페이스로 구성됩니다. 각 연결은 공용 네트워크를 통해 이동한 다음 SL8500 라이브러리에 연결되기 전에 서로 다른 두 서브넷에 연결됩니다.

자세한 내용은 ELS 설명서를 참조하십시오.

그림 E-4 ELS/HSC 이중 TCP/IP
