5 Planificación del sitio

Pesos y dimensiones físicas

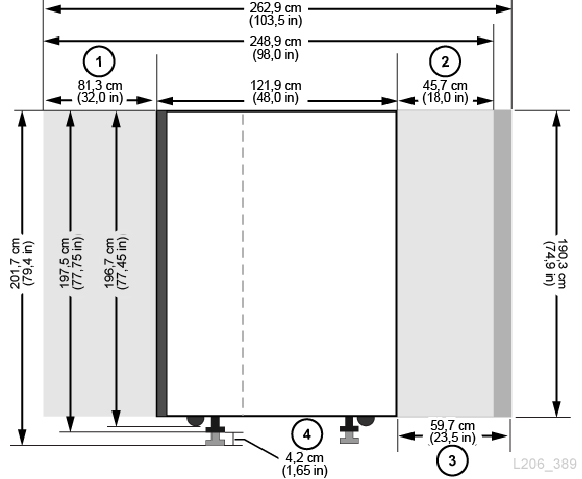

Figura 5-1 Dimensiones y espacios libres para servicio (vista lateral)

Muestra las dimensiones de la vista lateral de una biblioteca de ejemplo

Componentes mostrados en la figura:

  1. Espacio libre para servicio en la parte posterior del módulo básico y el DEM

  2. Espacio libre para servicio en la parte frontal del módulo básico y el DEM

  3. Espacio libre para servicio de AEM

  4. Rango de ajuste de las almohadillas de peso

Figura 5-2 Dimensiones y espacios libres para servicio (vista superior)

Muestra las dimensiones de dos bibliotecas de ejemplo.

Componentes mostrados en la figura:

  1. Área de refrigeración lateral

  2. Cubierta lateral

  3. Corte de boquilla para sistema de extinción de incendios

  4. Espacio libre para servicio de módulo básico y DEM (áreas de color gris claro)

  5. Espacio libre para servicio de AEM (áreas de color gris oscuro)

  6. Almohadillas de distribución de peso

Módulo básico

Tabla 5-1 Medidas del módulo básico

Tipo de dimensión Medida

Altura

196,7 cm (77,45 in) en ruedas para transporte

De 197,5 cm (77,75 in) a 201,68 cm (79,4 in) en almohadillas de peso para instalación permanente

Ancho

76,8 cm (30,22 in) cuando se ubica entre módulos

81,3 cm (32 in) de ancho de transporte (sin cubiertas laterales) Pie 1

91,5 cm (36 in) independiente con cubiertas laterales en ambos ladosPie 2

Profundidad

121,9 cm (48 in)

Área de servicio

Parte frontal: 45,7 cm (18,0 in)

Parte posterior: 81,3 cm (32,0 in)

Área de refrigeración lateral: 5 cm (2 in)

Área de instalación lateral: 45,7 cm (18,0 in)

Peso

Sólo marco: 361 kg (796 lb), peso de envío: 411 kg (905 lb)

8 unidades y medios: 623 kg (1372 lb)

16 unidades y medios: 661 kg (1457 lb)

24 unidades y medios: 687 kg (1514 lb)

Cubiertas laterales: 18,5 kg (41 lb) por lado


Nota a Pie de Página 1 Espacio mínimo necesario para transporte. Hay lengüetas de alineación en ambos laterales del módulo, las cuales agregan 4,5 cm al ancho de 76,8 cm del módulo. Por lo tanto, 81,3 cm es el mínimo de ancho de transporte.

Nota a Pie de Página 2 Una cubierta lateral agrega 7,4 cm (2,9 in) al ancho del módulo. Solo los extremos de la biblioteca requieren cubiertas laterales.

Módulo de expansión de la unidad

Tabla 5-2 Medidas del módulo de expansión de unidades

Dimensión Medida

Altura

196,7 cm (77,45 in) en ruedas para transporte

De 197,5 cm (77,75 in) a 201,68 cm (79,4 in) en almohadillas de peso para instalación permanente

Ancho (solo módulo)

76,8 cm (30,22 in) cuando se ubica entre módulos

81,3 cm (32 in) de ancho de transporte (sin cubiertas laterales) Pie 1

83,8 cm (33 in) con una cubierta lateral

Profundidad (puertas cerradas)

121,9 cm (48 in)

Área de servicio

Parte frontal: 45,7 cm (18,0 in)

Parte posterior: 81,3 cm (32,0 in)

Área de refrigeración lateral: 5 cm (2 in)

Área de instalación lateral: 45,7 cm (18,0 in)

Peso

Sólo marco, sin CAP: 265 kg (584 lb)

Envío (sólo marco): 314 kg (693 lb), 321 kg (708 lb) con CAP

8 unidades y medios: 540 kg (1190 lb), 582 kg (1284 lb) con CAP

16 unidades y medios: 596 kg (1314 lb), 621 kg (1369 lb) con CAP

24 unidades y medios: 647 kg (1426 lb), 660 kg (1456 lb) con CAP

32 unidades y medios: 709 kg (1564 lb), 723 kg (1594 lb) con CAP


Nota a Pie de Página 1 Espacio mínimo necesario para transporte. Hay lengüetas de alineación en ambos laterales del módulo, las cuales agregan 4,5 cm al ancho de 76,8 cm del módulo. Por lo tanto, 81,3 cm es el mínimo de ancho de transporte.

Módulos de expansión de detención y cartuchos

Tabla 5-3 Medidas del módulo de expansión de detención y cartuchos

Dimensión Medidas

Altura

196,7 cm (77,45 in) en ruedas para transporte

De 197,5 cm (77,75 in) a 201,68 cm (79,4 in) en almohadillas de peso para instalación permanente

Ancho (solo módulo)

76,8 cm (30,22 in) cuando se ubica entre módulos/cubierta lateral

81,3 cm (32 in) de ancho de transporte (sin cubiertas laterales) Pie 1

83,8 cm (33 in) con una cubierta lateral

Profundidad

77,5 cm (30,5 in)

Peso (CEM)

Sólo marco: 175 kg (385 lb)

En el envío: 213 kg (469 lb)

Instalado, con medios: 340 kg (749 lb)

Peso (PEM)

Sólo marco: 122,5 kg (270 lb)

En el envío: 213 kg (469 lb)


Nota a Pie de Página 1 Espacio mínimo necesario para transporte. Hay lengüetas de alineación en ambos laterales del módulo, las cuales agregan 4,5 cm al ancho de 76,8 cm del módulo. Por lo tanto, 81,3 cm es el mínimo de ancho de transporte.

Módulo de expansión de acceso

Tabla 5-4 Medidas de módulo de expansión de acceso

Dimensión Medida

Altura

196,7 cm (77,45 in) en ruedas para transporte

De 197,5 cm (77,75 in) a 201,68 cm (79,4 in) en almohadillas de peso para instalación permanente

Ancho

91,4 cm (36,0 in) cuando se ubica entre los módulos y la cubierta lateral

96 cm (37,8 in) de ancho de transporte (sin cubiertas laterales) Pie 1

99,1 cm (39 in) con una cubierta lateral

Profundidad

77,5 cm (30,5 in)

Área de servicio

Parte frontal: 59,7 cm (23,5 in)

Peso

Sólo marco: 204,2 kg (450 lb)

En el envío: 260 kg (570 lb)


Nota a Pie de Página 1 Espacio mínimo necesario para transporte. Hay lengüetas de alineación en ambos laterales del módulo, las cuales agregan 4,5 cm al ancho de 91,5 cm del módulo. Por lo tanto, 96 cm es el mínimo de ancho de transporte.

Cubiertas, puertas y espacios libres para servicio

Tabla 5-5 Medidas de cubiertas, puertas y espacios libres para servicio

Dimensión Medida

Altura

190,3 cm (74,9 in) marco sólo

Grosor de la puerta

Parte frontal: 1,9 cm (0,75 in)

Parte posterior: 4,5 cm (1,75 in)

Seguros de la puerta

2,53 cm (0,9 in)

Espacio libre para servicio

Parte frontal: 45,7 cm (18 in) sólo para el módulo básico y el DEM; y 59,7 cm (23,5 in) para el AEM

Parte posterior: 81 cm (32 in) sólo para el módulo básico y el DEM

Lateral: 5 cm (2 in) para refrigeración, 45,7 cm (18,0 in) para instalación

Cubierta lateral

7,4 cm (2,9 in) de ancho

18,5 kg (41 lb) cada una


Requisitos del piso

Puede instalar la biblioteca SL3000 en un piso alfombrado, sólido o elevado con una superficie suave, siempre que haya una correcta circulación de aire. Si el piso está elevado, asegúrese de que no haya paneles de ventilación directamente debajo de la biblioteca. Si el piso es sólido, debe tender los cables en el techo para evitar el peligro de tropiezo. Si el piso está alfombrado, asegúrese de que la alfombra esté aprobada para equipos de salas de cómputo y tenga protección contra descargas electrostáticas (ESD).

Peso

Verifique que el piso del sitio soporte el peso de la biblioteca. Debe soportar 454 kg (1000 lb) por cada almohadilla de distribución de peso. Hay cuatro almohadillas de distribución por módulo y cada una mide 4 x 8 pulgadas.

Si el equipo se debe transportar en elevadores, las cabinas de los elevadores deben poder soportar el peso de forma segura. Según la configuración de la biblioteca, el peso de esta puede variar (consulte Pesos y dimensiones físicas).

Inclinación del piso

Los robots deben trasladarse en plano horizontal dentro de la biblioteca. Si el plano es muy inclinado, los robots podrían chocarse, sufrir un desgaste prematuro o dañarse. Use la altura de las almohadillas de peso para nivelar la biblioteca en un piso inclinado.

Planificación de extinción de incendios

La biblioteca no se suministra con un sistema de extinción de incendios, pero cada módulo cuenta con una apertura para boquilla de 5 cm (2 in) de diámetro (consulte Figura 5-2). Placas, 7 cm (2,75 pulgadas) cuadradas y 1,2 mm (0,048 pulgadas) de grosor, cubren las aperturas y se pueden perforar para adaptar el ajuste de las boquillas. Las boquillas no deben tener funcionamiento de robótica y no pueden sobresalirse más de 1,9 cm (0,75 pulgadas) en la biblioteca. En el área de servicios profesionales pueden ayudarlo con la planificación de extinción de incendios (póngase en contacto con el representante de ventas de Oracle).

Enrutamiento de cables

La biblioteca SL3000 tiene cortes en la puerta posterior, arriba y abajo, los cuales permiten enrutar los cables. El corte es una abertura de 2,5 cm (1 pulgada) que abarca 73 cm (29 pulgadas) a lo largo de la longitud de la puerta con las liberaciones y el hardware de enrutamiento de cables.

Nota:

El módulo básico y el DEM tienen agujeros cuadrados sobre la cara de la puerta trasera. Estas permiten acceder a las PDU, no se utilizan para el enrutamiento de cables.

Cuando realice el enrutamiento de cables, asegúrese de establecer una ubicación para los cables de alimentación, interfaz de unidad, control de biblioteca y Ethernet. Se recomienda enrutar los cables de alimentación en un corte y los cables de señales en otro corte.

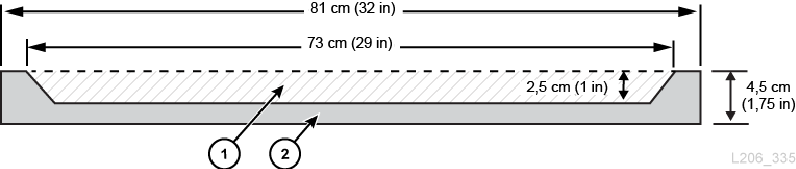

Figura 5-3 Cortes de enrutamiento de cables de la puerta

Cortes de enrutamiento de cables de la puerta

Componentes mostrados en la figura:

  1. Área de enrutamiento de cables

  2. Vistas superior/inferior de la puerta trasera

Cables de alimentación de CA

Las bibliotecas SL3000 requieren que seleccione una de las siguientes opciones de alimentación de CA monofásica para el módulo básico y el DEM:

  • 110 V CA, 50/60 Hz, en 20 A (rango: 100 a 127 V CA, 50 a 60 Hz, 16 A)

  • 240 V CA, 50/60 Hz, en 30 A (rango: 200 a 240 V CA, 50 a 60 Hz, 24 A)

Planifique las ubicaciones de los cables de alimentación y haga una lista de las ubicaciones de los disyuntores asociados. Los cables deben ordenarse en función de la configuración de energía adecuada. Debe pedir un cable de alimentación por PDU instalada:

  • N+1: un cable de alimentación para el módulo básico y un cable de alimentación adicional para el DEM (si está instalado).

  • 2N o 2N+1: dos cables de alimentación para el módulo básico y dos cables de alimentación adicionales para el DEM (si está instalado).

Red de la biblioteca y cables de la unidad de cinta

La biblioteca se puede usar en una red de área de almacenamiento (SAN) de cables de 62,5 μm. Sin embargo, el cable que conecta la biblioteca con la red debe ser un cable de 50 μm. La distancia máxima admitida en un enlace de canal de fibra se determina según la velocidad del enlace, el tipo de fibra (50 o 62,5 μm) y el dispositivo con el que está conectada la biblioteca. Consulte con el proveedor de conmutadores para saber qué se admite en su red de área de almacenamiento.

Las distancias típicas admitidas para los cables son las siguientes:

  • 4 Gbps = hasta 70 m (230 ft) para 62,5 μm, 150 m (492 ft) para 50 μm

  • 2 Gbps = hasta 150 m (492 ft) para 62,5 μm, 300 m (984 ft) para 50 μm

  • 1 Gbps = hasta 175 m (574 ft) para 62,5 μm, 500 m (1640 ft) para 50 μm

Si la biblioteca se conecta con un adaptador de bus de host (HBA), consulte la documentación del HBA para conocer las distancias de cables admitidas. Para ver la lista de cables, consulte Cables.

Si la biblioteca admite cifrado, consulte Oracle Key Manager de la Guía de descripción general y planificación en OTN.

Conexiones de Red

Si es posible, use una red privada segura y dedicada para la comunicación entre el software de gestión de hosts y la biblioteca. Se requiere establecer una conexión de red privada segura por medio de un conmutador o un concentrador Ethernet para obtener un máximo rendimiento y un mínimo conflicto de recursos.

Si se debe usar una red compartida:

  • Coloque la biblioteca en su propia subred.

  • Conecte directamente la biblioteca a un conmutador y use un conmutador gestionado que pueda:

    • Definir prioridades en puertos para máxima prioridad al host y la biblioteca.

    • Proporcionar ancho de banda dedicado entre el host y la biblioteca.

  • Use una red privada virtual (VPN) para aislar el tráfico del host y la biblioteca.

Requisitos medioambientales

Para que la fiabilidad sea óptima, debe mantener el entorno en los rangos recomendados. Aunque este equipo está diseñado para funcionar en condiciones ambientales con una humedad del 20% al 80%, según las prácticas recomendadas del sector, se debe mantener la humedad relativa entre el 40% y el 50%.

Tabla 5-6 Especificaciones ambientales

Descripción Temperatura Humedad relativa (sin condensación): Máximo de termómetro húmedo Altitud máxima

En funcionamiento

De 15 °C a 32 °C (de 60 °F a 90 °F), termómetro seco

De 20% a 80%

29,2 ℃ (84,5 °F)

3,05 km (10.000 ft)

Almacenamiento

de 10 °C a 40 °C (de 50 °F a 104 °F)

De 10% a 95%

35 °C (95 °F)

3,05 km (10.000 ft)

Envío

de -40 °C a 60 °C (de -40 °F a 140 °F)

de 10% a 95%

35 °C (95 °F)

15,24 km (50.000 ft)


Consumo de energía

Para obtener información sobre los requisitos de energía, la potencia térmica y el consumo de energía, consulte Capítulo 4, Energía y refrigeración.

Clasificaciones de sismos o terremotos

Los requisitos de compatibilidad para sismos varían considerablemente en todo el mundo. Por lo tanto, Oracle no ofrece una función "sísmica" para la biblioteca SL3000. Si tiene alguna preocupación acerca de los sismos, Oracle recomienda trabajar con expertos locales que estén familiarizados con los códigos y los requisitos locales. El área de servicios profesionales también puede ayudar a coordinar esta actividad.

Atención:

Lesiones corporales y daños en el equipo: debe consultar a un ingeniero sísmico cualificado para verificar la exposición en zonas sísmicas y preparar el sito de manera adecuada.

En el caso de los sitios ubicados en áreas de actividad sísmica, es posible que desee dejar la biblioteca permanentemente fijada en una posición a fin de aumentar la estabilidad. La biblioteca SL3000 proporciona orificios de montaje en el piso de cada módulo, donde se pueden usar pernos de montaje de media pulgada para fijar la biblioteca en una posición de manera permanente.

Contaminantes atmosféricos

Es muy importante controlar los niveles de los contaminantes en una sala de cómputo cuando se evalúa el entorno. Las partículas atmosféricas pueden dañar los componentes y el circuito electrónico de las bibliotecas de cintas, las unidades de cinta y los medios. El entorno operativo debe cumplir los requisitos de un entorno clase 8 según ISO 14644-1. Para obtener más información, consulte Apéndice A, Control de contaminantes.

Los gases que son particularmente peligrosos para los componentes electrónicos incluyen los compuestos de cloro, el amoniaco y sus derivados, los óxidos de azufre y los hidrocarburos de petróleo. Ante la ausencia de límites de exposición de hardware adecuados, se deben utilizar los límites de exposición de salud.

La humidificación con agua clorada es una fuente común de cloro atmosférico nocivo. Deben usarse filtros de carbono específicamente diseñados a fin de garantizar que el cloro atmosférico se mantenga en niveles seguros si se usa agua clorada para la humidificación.

Tabla 5-7 Recomendaciones para el límite de gases

Nombre químico Fórmula ASHRAE OSHA (PEL) ACGIH NIOSH

Ácido acético

CH3COOH

No definido

10 ppm

No definido

No definido

Amoníaco

NH

3500 µg/m3

350 ppm

25 ppm

No definido

Cloro

Cl

2100 µg/m3

31 ppm (c)

No definido

0,5 ppm (c)

Cloruro de hidrógeno

HCl

No definido

5 ppm (c)

No definido

No definido

Sulfuro de hidrógeno

H2S

50 µg/m3

320 ppm (c)

10 ppm

10 ppm

Ozono

O3

235 µg/m3

30,1 ppm

No definido

No definido

Hidrocarburos de petróleo

CnHn

No definido

500 ppm

75 ppm

300 ppm

Dióxido de azufre

SO2

80 µg/m3

35 ppm

2 ppm

0,5 ppm (c)

Ácido sulfúrico

H2SO4

No definido

1 ppm

No definido

1 ppm (c)
