7 VSM 6 FICON 데이터 경로 연결

FICON 포트는 VSM 6 노드 두 개를 ELS 호스트 소프트웨어와 MVS 호스트 시스템의 VTCS 인터페이스 소프트웨어 및 Tapeplex의 RTD(Real Tape Drive)에 연결합니다. 직접 연결하거나 스위치를 통해 연결할 수 있습니다.

VSM 6 노드마다 4개의 FICON 포트가 있으므로 VTSS에 대해 전체 8개의 노드가 있습니다. 각 포트는 IBM CU(제어 장치) 및 IBM CH(채널 모드) 이미지를 동시에 지원하므로 스위치를 통해 연결하는 경우 각 포트가 호스트 및 RTD 모두에 연결할 수 있습니다. HOST 포트를 RTD 연결과 공유해도 논리적 경로 지정이 줄어들지 않습니다.

작동 방법

  • VSM 6과 VTCS 간의 링크는 RTD NAME입니다.

  • VTCS와 RTD 간의 링크는 연관된 드라이브 베이의 관련 DEVNO에 대한 FICON 케이블입니다.

  • VSM 6 CLI 명령은 VSM 6에 대한 연결을 정의합니다.

  • VTCS 명령은 VTCS 구성에 대한 연결을 정의합니다.

  • VTCS는 VSM 6 CLI에 사용된 FICONPATH 명령에 대해 정의된 RTD 이름을 사용합니다.

  • 여러 FICONPATH를 SAME RTD로 경로 지정할 수 있습니다.

  • 물리적 RTD는 CHANIF ID가 있는 FICON 장치로 VTCS에 대해 정의됩니다.

  • CHANIF ID는 장치를 참조하는 데 사용되지 않지만 VTCS 구문 규칙을 충족하기 위해 제공해야 합니다. 각 CHANIF ID는 고유해야 하며 VTCS에 정의된 각 VSM 6에 대해 유효한 구문을 사용해야 합니다.

  • VTCS는 32개의 고유한 CHANIF ID를 허용합니다. 각 VSM 6에는 최대 32개의 정의된 물리적 RTD가 있을 수 있습니다.

VSM 6 FICON 포트 지정

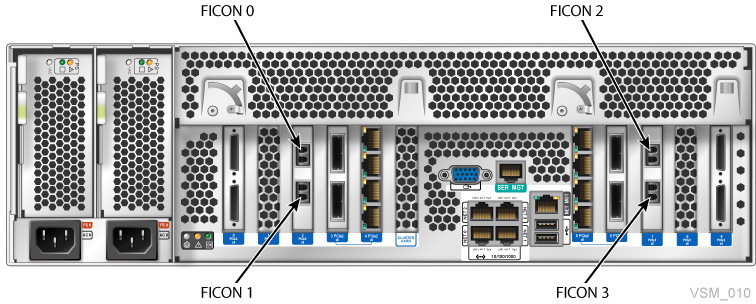

그림 7-1에 나와 있는 것처럼 FICON 포트는 서버 노드의 뒤쪽을 볼 때 왼쪽 상단 포트부터 0에서 3까지 번호가 지정된 포트입니다.

그림 7-1 VSM 6 FICON 포트 지정

주변 텍스트에서 그림 7-1 에 관해 설명합니다.

VSM 6 RTD 연결 예

다음 예에서는 VSM 6과 RTD 간의 FICON 연결을 설명합니다.

각 예에는 다음이 포함되어 있습니다.

  • 장치 간 연결

  • VSM 6에 대한 연결을 정의하는 CLI 명령

  • VTCS 구성에 대한 VSM 6 연결을 정의하는 VTCS 명령

VSM 6 RTD 연결: 직접 연결

그림 7-2에는 VSM 6 FICON 포트와 RTD 간의 직접 연결이 나와 있습니다.

그림 7-2 VSM 6 RTD 연결 – 직접 연결

주변 텍스트에서 그림 7-2 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

VSM 6 RTD 연결: 단일 스위치

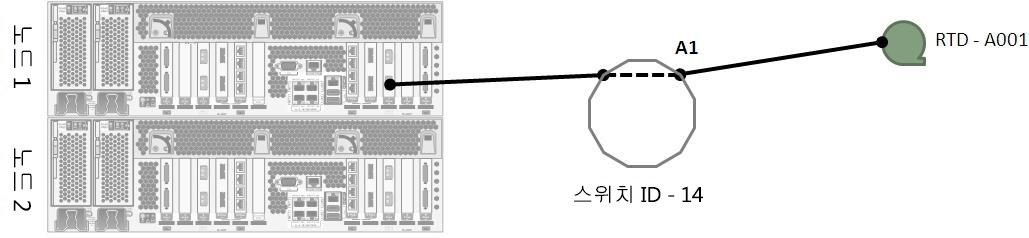

그림 7-3에는 VSM 6 FICON 포트와 RTD 간의 단일 스위치를 통한 연결이 나와 있습니다.

그림 7-3 VSM 6 RTD 연결 – 단일 스위치

주변 텍스트에서 그림 7-3 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 -area A1

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

VSM 6 RTD 연결: 계단식 스위치

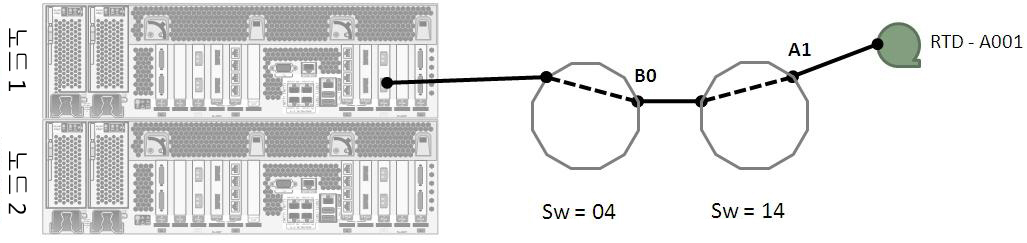

그림 7-4에는 VSM 6 FICON 포트와 RTD 간의 계단식 스위치를 통한 연결이 나와 있습니다.

그림 7-4 VSM 6 RTD 연결 – 계단식 스위치

주변 텍스트에서 그림 7-4 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

VSM 6 RTD 연결: 이중 RTD

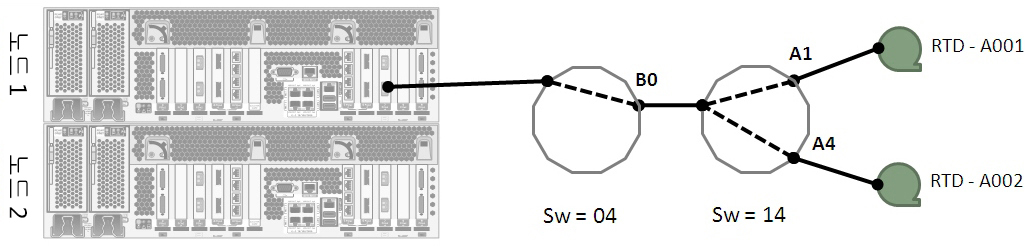

그림 7-5에는 VSM 6 FICON 포트와 2개의 RTD 간의 계단식 스위치를 통한 연결이 나와 있습니다.

그림 7-5 VSM 6 RTD 연결 – 이중 RTD

주변 텍스트에서 그림 7-5 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

VSM 6 RTD 연결: RTD 4개 포트 하나

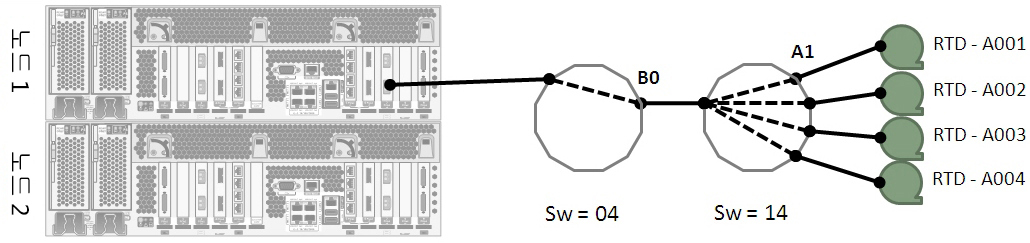

그림 7-6에는 VSM 6 FICON 포트와 4개의 RTD 간의 계단식 스위치를 통한 연결이 나와 있습니다. 단일 VSM 6 FICON 포트에 연결할 수 있는 최대 RTD 수이며 전체 포트가 8개이므로 VSM 6마다 최대 32개의 RTD가 있습니다.

그림 7-6 VSM 6 RTD 연결 – RTD 4개 포트 하나

주변 텍스트에서 그림 7-6 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A2
vsmadmin: add ficonpath -name RTDA003 -node 1 –port 3 –domain 14 -area A3
vsmadmin: add ficonpath -name RTDA004 -node 1 –port 3 –domain 14 -area A4

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0K:0
RTD NAME=RTDA003 DEVNO=A003 CHANIF=1M:0
RTD NAME=RTDA004 DEVNO=A004 CHANIF=0O:0

VSM 6 RTD 연결: 이중 경로 RTD

그림 7-7 및 그림 7-8에는 동일한 RTD에 대한 두 가지 FICON 경로가 나와 있습니다. 계단식 스위치를 통해 단일 RTD에 연결되는 별도의 VSM 6 노드에 위치한 VSM 6 FICON 포트 간 연결입니다. VTCS의 RTD에 대한 단일 정의가 있으며 VTSS는 두 가지 경로에 대한 액세스를 확인합니다.

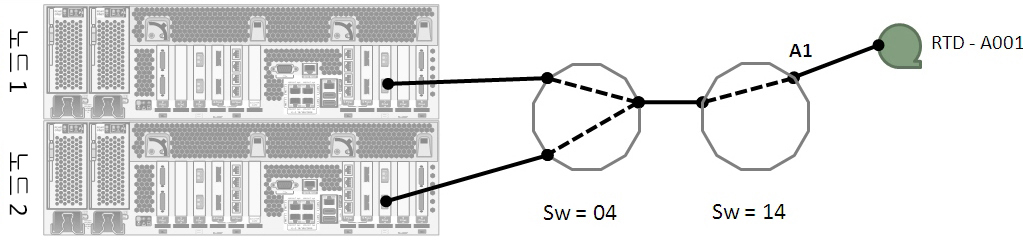

그림 7-7 VSM 6 RTD 연결 – 이중 경로 RTD 예 1

주변 텍스트에서 그림 7-7 에 관해 설명합니다.

VSM 6 CLI 예 1:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1

VTCS 예 1:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

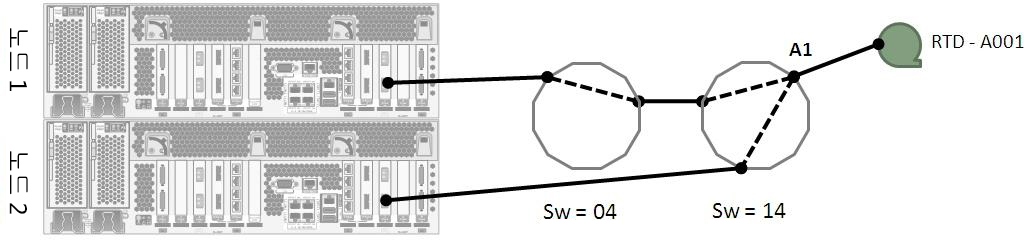

그림 7-8 VSM 6 RTD 연결 – 이중 경로 RTD 예 2

주변 텍스트에서 그림 7-8 에 관해 설명합니다.

VSM 6 CLI 예 2:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 -area A1

VTCS 예 2:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

VSM 6 RTD 연결: 이중 경로 이중 RTD

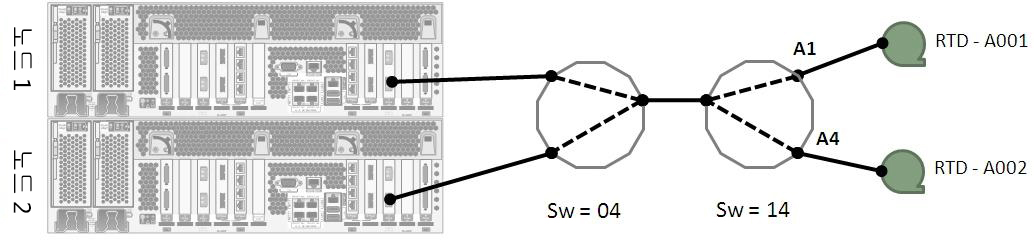

그림 7-9에는 다른 RTD에 대한 두 가지 FICON 경로가 나와 있습니다. 계단식 스위치를 통해 RTD 두 개로 연결되는 별도의 VSM 6 노드에 위치한 두 개의 VSM 6 FICON 포트 간 연결입니다.

그림 7-9 VSM 6 RTD 연결 – 이중 경로 이중 RTD

주변 텍스트에서 그림 7-9 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

VSM 6 RTD 연결: 다중 경로 이중 RTD

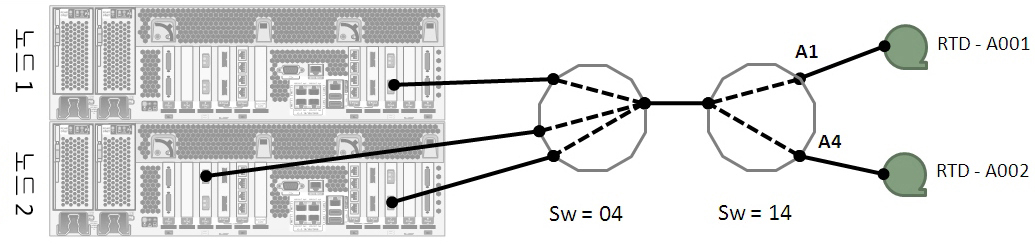

그림 7-10에는 두 가지 다른 RTD에 대한 다중 FICON 경로가 나와 있습니다. 계단식 스위치를 통해 별도의 RTD 두 개로 연결되는 별도의 VSM 6 노드 두 개에 위치한 3개의 VSM 6 FICON 포트 간 연결입니다. 이 예에서는 VSM 6에 정의된 FICON 경로 6개와 VTCS에 대해 정의된 RTD 두 개가 있습니다.

그림 7-10 VSM 6 RTD 연결 – 다중 경로 이중 RTD

주변 텍스트에서 그림 7-10 에 관해 설명합니다.

VSM 6 CLI 예:

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 0 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 0 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

VTCS 예:

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0
