7 Connectivité de chemin de données VSM 6 FICON

Les ports FICON connectent les deux noeud VSM 6 au logiciel hôte ELS et au logiciel de l'interface VTCS sur les systèmes hôte MVS et aux lecteurs RTD dans le tapeplex. La connexion peut être directe ou par l'intermédiaire d'un commutateur.

Il y a quatre ports FICON par noeud VSM 6, un total de huit pour le VTSS. Chaque port prend en charge simultanément les images IBM Control Unit (CU) et IBM Channel Mode (CH), pour que lors de la connexion par l'intermédiaire d'un commutateur chaque port puisse se connecter aux hôtes et aux lecteurs RTD. Le partage d'un port HOTE avec une connexion RTD ne réduit pas le chemin d'accès logique.

Fonctionnement

  • Le lien entre le système VSM 6 et VTCS est le NOM du lecteur RTD.

  • Le lien entre VTCS et le lecteur RTD est le câble FICON pour le DEVNO pertinent dans la baie de lecteur pertinente.

  • Les commandes VSM 6 de la CLI définissent les connexions au système VSM 6.

  • Les commandes VTCS définissent les connexions à la configuration VTCS.

  • VTCS utilise le nom du lecteur RTD défini sur la commande FICONPATH utilisée dans la 6 CLI VSM 6.

  • Plusieurs FICONPATH peuvent arriver au MEME RTD.

  • Les lecteurs RTD physiques sont définis sur VTCS en tant que périphériques FICON avec des identifiants CHANIF.

  • L'identifiant CHANIF n'est pas utilisé pour référencer le périphérique mais doit être présent pour respecter les règles de syntaxe de VTCS. Chaque identifiant CHANIF doit être unique et avoir une syntaxe valide pour chaque système VSM 6 défini dans VTCS.

  • VTCS autorise 32 identifiants CHANIF uniques. Chaque système VSM 6 peut avoir un maximum de 32 lecteurs RTD physiques définis.

Attributions de ports FICON VSM 6

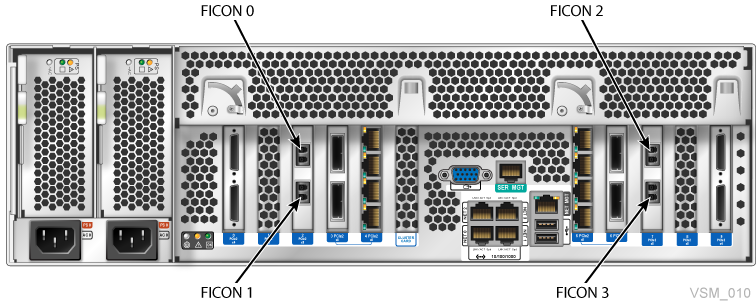

Comme indiqué dans la Figure 7-1, les ports FICON sont numérotés de 0 à 3 à partir du port en haut à gauche lorsque vous regardez l'arrière du noeud de serveur.

Figure 7-1 Attributions de ports FICON VSM 6

Le texte environnant décrit Figure 7-1 .

Exemples de connectivité de lecteur RTD VSM 6

Les exemples suivants illustrent la connectivité FICON entre le système VSM 6 et les lecteurs RTD :

Chaque exemple inclut :

  • Des connexions entre périphériques

  • Les commandes de la CLI qui définissent les connexions au système VSM 6

  • Les commandes VTCS qui définissent les connexions VSM 6 à la configuration VTCS

Connectivité du lecteur RTD VSM 6 : connexion directe

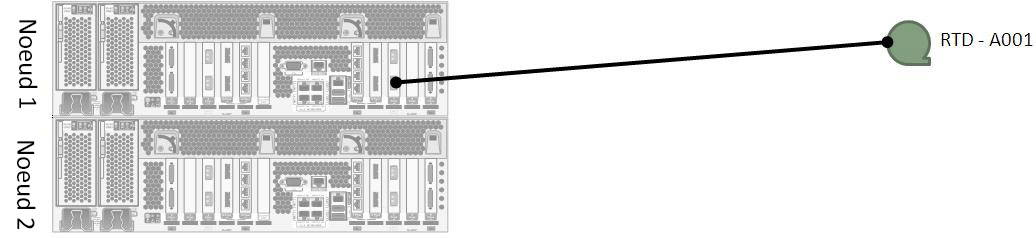

La Figure 7-2 présente une connexion directe entre un port FICON VSM 6 et un lecteur RTD.

Figure 7-2 Connectivité du lecteur RTD VSM 6 : connexion directe

Le texte environnant décrit Figure 7-2 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Connectivité du lecteur RTD VSM 6 : commutateur unique

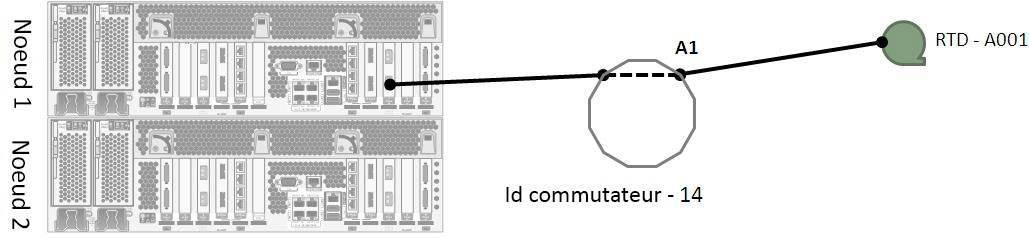

La Figure 7-3 présente une connexion par l'intermédiaire d'un commutateur unique entre un port FICON VSM 6 et un lecteur RTD :

Figure 7-3 Connectivité du lecteur RTD VSM 6 : commutateur unique

Le texte environnant décrit Figure 7-3 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 -area A1

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Connectivité du lecteur RTD VSM 6 : commutateur en cascade

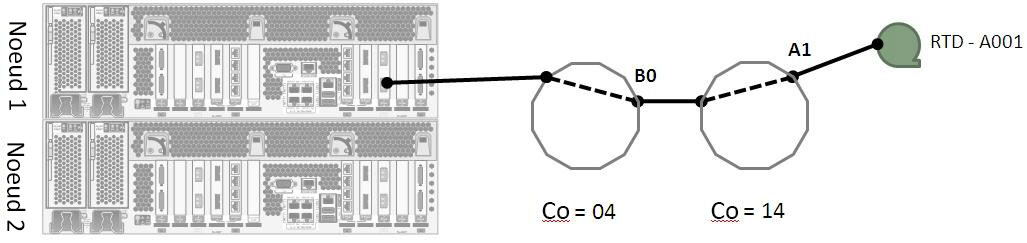

La Figure 7-4 présente une connexion par l'intermédiaire de commutateurs en cascade entre un port FICON VSM 6 et un lecteur RTD.

Figure 7-4 Connectivité du lecteur RTD VSM 6 : commutateur en cascade

Le texte environnant décrit Figure 7-4 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Connectivité du lecteur RTD VSM 6 : lecteurs RTD doubles

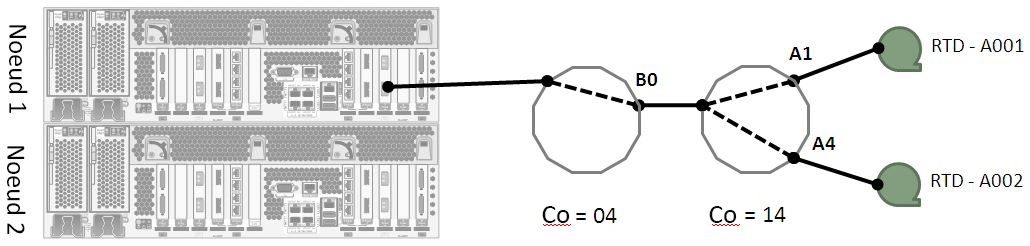

La Figure 7-5 présente une connexion par l'intermédiaire de commutateurs en cascade entre un port FICON VSM 6 et deux lecteurs RTD.

Figure 7-5 Connectivité du lecteur RTD VSM 6 : lecteurs RTD doubles

Le texte environnant décrit Figure 7-5 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

Connectivité du lecteur RTD VSM 6 : quatre lecteurs RTD, un port

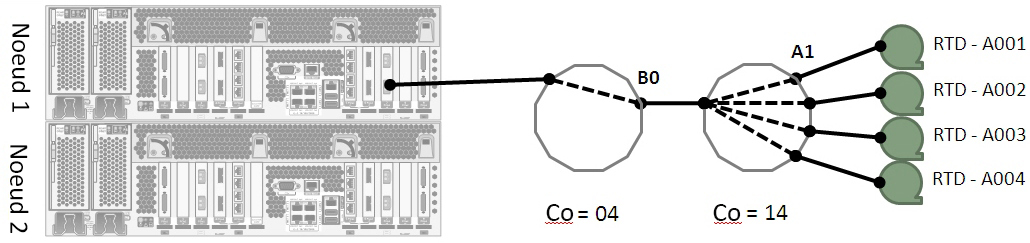

La Figure 7-6 présente une connexion par l'intermédiaire de commutateurs en cascade entre un port FICON VSM 6 et quatre lecteurs RTD. Il s'agit du nombre maximum de lecteurs RTD que vous pouvez connecter à un seul port FICON VSM 6 et il y a huit ports au total, ce qui fait 32 lecteurs RTD au maximum par lecteur VSM 6.

Figure 7-6 Connectivité du lecteur RTD VSM 6 : quatre lecteurs RTD, un port

Le texte environnant décrit Figure 7-6 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A2
vsmadmin: add ficonpath -name RTDA003 -node 1 –port 3 –domain 14 -area A3
vsmadmin: add ficonpath -name RTDA004 -node 1 –port 3 –domain 14 -area A4

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0K:0
RTD NAME=RTDA003 DEVNO=A003 CHANIF=1M:0
RTD NAME=RTDA004 DEVNO=A004 CHANIF=0O:0

Connectivité du lecteur RTD VSM 6 : lecteur RTD à deux chemins

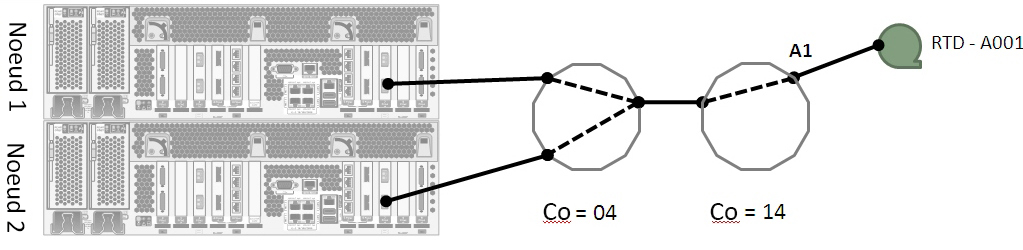

La Figure 7-7 et la Figure 7-8 présentent deux chemins FICON vers le même lecteur RTD. Les connexions se font entre les deux ports FICON VSM 6 situés sur des noeuds VSM 6 séparés, par l'intermédiaire de commutateurs en cascade, vers un lecteur RTD unique. Il existe une définition unique pour le lecteur RTD dans VTCS, et VTSS permet l'accès pour tous les chemins.

Figure 7-7 Connectivité du lecteur RTD VSM 6 : exemple 1 du lecteur RTD à deux chemins

Le texte environnant décrit Figure 7-7 .

Exemple 1 de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1

Exemple 1 de VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

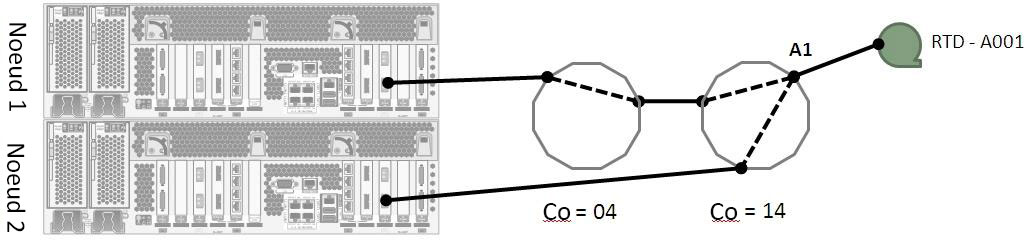

Figure 7-8 Connectivité du lecteur RTD VSM 6 : exemple 2 du lecteur RTD à deux chemins

Le texte environnant décrit Figure 7-8 .

Exemple 2 de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 -area A1

Exemple 2 de VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0

Connectivité du lecteur RTD VSM 6 : lecteur RTD double à deux chemins

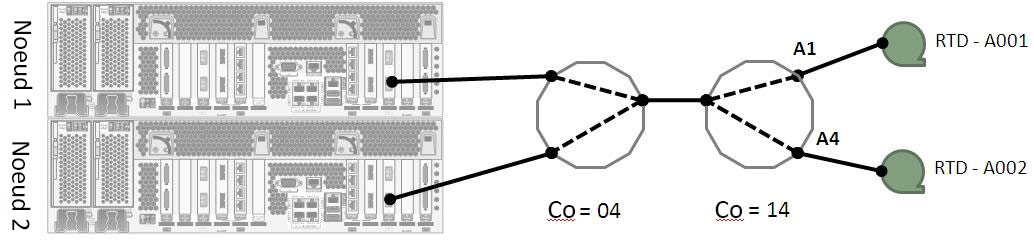

La Figure 7-9 présente deux chemins FICON vers deux lecteurs RTD différents. Les connexions se font entre les deux ports FICON VSM 6 situés sur des noeuds VSM 6 séparés, par l'intermédiaire de commutateurs en cascade, vers deux lecteurs RTD.

Figure 7-9 Connectivité du lecteur RTD VSM 6 : lecteur RTD double à deux chemins

Le texte environnant décrit Figure 7-9 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0

Connectivité du lecteur RTD VSM 6 : lecteur RTD double à multiacheminement

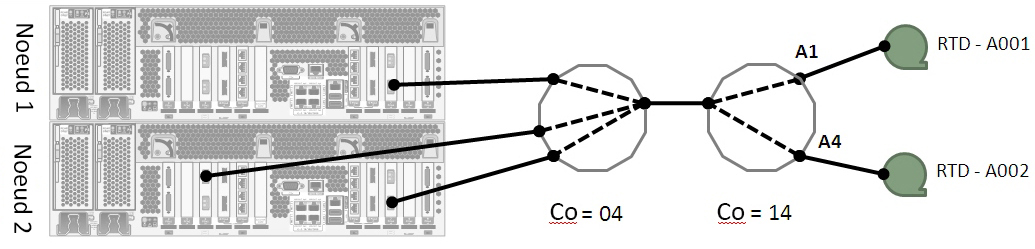

La Figure 7-10 présente plusieurs chemins FICON vers deux lecteurs RTD différents. Les connexions se font entre les trois ports FICON VSM 6 situés sur deux noeuds VSM 6 séparés, par l'intermédiaire de commutateurs en cascade, vers deux lecteurs RTD séparés. Dans cet exemple, il y a six chemins FICON définis pour le système VSM 6 et deux lecteurs RTD définis pour VTCS.

Figure 7-10 Connectivité du lecteur RTD VSM 6 : lecteur RTD double à multiacheminement

Le texte environnant décrit Figure 7-10 .

Exemple de la CLI VSM 6 :

vsmadmin: add ficonpath -name RTDA001 -node 1 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 0 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA001 -node 2 –port 3 –domain 14 -area A1
vsmadmin: add ficonpath -name RTDA002 -node 1 –port 3 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 0 –domain 14 -area A4
vsmadmin: add ficonpath -name RTDA002 -node 2 –port 3 –domain 14 -area A4

Exemple VTCS :

RTD NAME=RTDA001 DEVNO=A001 CHANIF=0A:0
RTD NAME=RTDA002 DEVNO=A002 CHANIF=0C:0
