三节点体系结构概述

语言：

单节点配置对于将 OpenStack 作为产品进行测试以及熟悉其功能非常有用。但是，单节点配置不适合在生产环境中使用。对于此环境，您将在多个系统或节点中安装并配置 OpenStack。

每个云只需要一个系统信息显示板实例、一个映像存储和一个身份服务。每个云可以具有任意数量的存储和计算实例。根据您对特定云部署的需求评估各个组件，以确定该组件是否应该安装在单独的节点上，以及所需的该类型节点的数量。

本章中介绍的体系结构在以下三个系统中部署：

控制器节点－运行大多数共享 OpenStack 服务以及其他工具的节点。控制器节点为云提供 API、调度和其他共享服务。控制器节点具有系统信息显示板、映像存储以及身份服务。另外，还在此节点中配置 Nova 计算管理服务以及 Neutron 服务器。
计算节点－安装 VM 实例（也称为 Nova 计算实例）的节点。该节点运行管理这些 VM 实例的计算守护进程。
存储节点－托管数据的节点。

此三节点体系结构仅是在多个系统上部署 OpenStack 的一种方式。因为其灵活性，您可以除了此体系结构之外的其他方式分发 OpenStack 组件。因此，您必须在开始安装之前规划云配置。有关引导您的规划的信息，请参阅规划 OpenStack 配置。

注 - 要为单个 Oracle SPARC 服务器分区并在运行 OVM Server for SPARC (LDoms) 的服务器上配置多节点 OpenStack，请参见《Multi-node Solaris 11.2 OpenStack on SPARC Servers》（《SPARC 服务器上的多节点 Solaris 11.2 OpenStack》）。该文专门提到 Havana 版本的 OpenStack。但是，一般步骤也适用于当前版本。

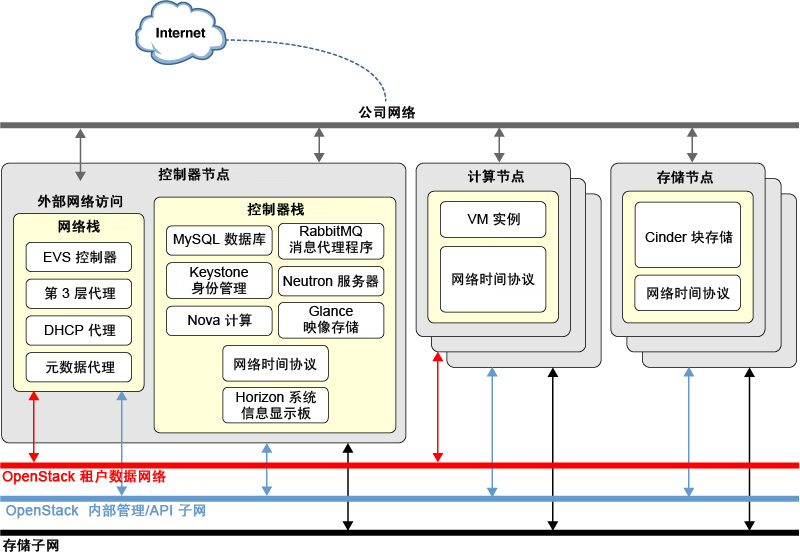

下图显示了本章中介绍的体系结构的概括性视图。

图 2 三节点配置参考体系结构

此图使用了 Cinder 来展示存储节点。不过，可以对 Swift 对象存储服务进行类似配置。

在 Oracle Solaris 中，弹性虚拟交换机 (elastic virtual switch, EVS) 形成 OpenStack 网络的后端。EVS 可促进 VLAN 或 VXLAN 上的 VM 实例之间的通信。这些 VM 实例可以位于同一计算节点上，也可以位于多个计算节点上。有关 EVS 的更多信息，请参阅关于虚拟交换机的《在 Oracle Solaris 中管理网络虚拟化和网络资源》。此书位于 Operating Systems Documentation（操作系统文档）中您 Oracle Solaris 版本相应的库中。

要让不同节点相互通信，控制器节点中的 evsuser、neutron 和 root 的 SSH 公钥必须包含在所有配置的计算节点中的每个 evsuser 的 authorized_keys 文件中。请参阅下图，其中显示 SSH 公钥的分配。该图假设配置了多个计算节点。

图 3 EVS 控制器 SSH 密钥分配

有关适用于 Oracle Solaris 系统上 OpenStack 部署的 OpenStack 配置参数列表，请参见常用 OpenStack 配置文件和服务。
