创建外部网络
创建路由器后，接下来配置外部网络。通过外部网络的网关，云的内部网络中的用户可以连接到 Internet。

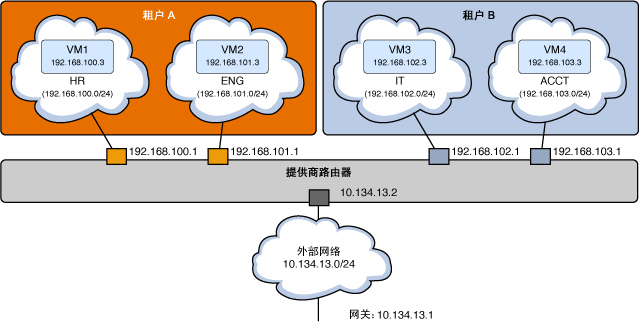

下图显示了单个路由器如何支持云项目的网络通信。
图 4 使用专用网络模型的提供商路由器
该图显示了以下内容：
-
两个项目（租户 A 和 租户 B）
-
四个 VM（VM1、VM2、VM3 和 VM4）
-
四个子网（HR、ENG、IT 和 ACCT）
-
路由器
-
外部网络
向内部网络提供对外部网络的访问时，VM 的 IP 地址将映射到分配给外部网络的浮动地址中的一个。
如何创建外部网络
此过程介绍了如何创建代表外部网络的虚拟网络。此虚拟网络不使用 DHCP。而是，创建浮动 IP 地址，并将其分配给项目，供这些项目下的 Nova VM 实例使用。这些步骤创建 VLAN 类型的网络，但是此过程适用于创建其他网络类型，例如平面网络。
外部网络的创建可以独立于内部网络的创建。
开始之前
完成弹性虚拟交换机的配置。有关更多信息，请参见如何安装并配置 Neutron，尤其注意配置 EVS 的步骤。
-
为 Neutron 设置全局 shell 变量。
controller# export OS_USERNAME=neutron controller# export OS_PASSWORD=service-password controller# export OS_TENANT_NAME=service controller# export OS_AUTH_URL=http://$CONTROLLER_ADMIN_NODE:5000/v2.0
- (u53ef选)
获取 VLAN 范围。
controller# evsadm show-controlprop -p vlan-range
-
创建外部网络。
controller# neutron net-create --provider:network_type=vlan \ --provider:segmentation_id=VLAN-nbr \ --router:external=true network-name
其中，segmentation_id 的值是您在 EVS 配置过程中定义的 VLAN 范围的第一个数字，通常为 1。
注 - 如果要创建平面网络，则无需指定段 ID。 -
创建外部网络的子网。
分配池由分配给子网的某个范围的浮动 IP 地址组成。
controller# neutron subnet-create --name subnet-name --disable-dhcp \ --allocation-pool start=start-IP,end=end-IP \ network-name subnet-IP
-
向路由器添加外部网络。
controller# neutron router-gateway-set router-name ext-network-id
- (u53ef选)
显示关于路由器的信息。
controller# neutron router-show router-name
此示例说明如何创建外部网络，并将其准备就绪，以供云中的内部网络使用。
要创建平面网络，另请参见 https://blogs.oracle.com/openstack/tags/juno 的第 2 部分中提供的示例。
controller# export OS_USERNAME=neutron
controller# export OS_PASSWORD=service-password
controller# export OS_TENANT_NAME=service
controller# export OS_AUTH_URL=http://$CONTROLLER_ADMIN_NODE:5000/v2.0
controller# evsadm show-controlprop -p vlan-range
PROPERTY PERM VALUE DEFAULT HOST
vlan-range rw 1,200-300 -- --
controller# neutron net-create --router:external=True \
--provider:network_type=vlan --provider:segmentation_id=1 ext-network
Created a new network:
+--------------------------+--------------------------------------+
| Field | Value |
+--------------------------+--------------------------------------+
| admin_state_up | True |
| id | 08cf49c8-f28f-49c1-933d-bdb1017e0294 |
| name | ext-network |
| provider:network_type | vlan |
| provider:segmentation_id | 1 |
| router:external | True |
| shared | False |
| status | ACTIVE |
| subnets | |
| tenant_id | 7d1caf0854b24becb28df5c5cabf72cc |
+--------------------------+--------------------------------------+
controller# neutron subnet-create --name ext-subnet --disable-dhcp \
--allocation-pool start=10.134.13.8,end=10.134.13.254 \
ext_network 10.134.13.0/24
Created a new subnet:
+-------------------+---------------------------------------------------+
| Field | Value |
+-------------------+---------------------------------------------------+
| allocation_pools | {"start": "10.134.13.8", "end": "10.134.13.254"} |
| cidr | 10.134.13.0/24 |
| dns_nameservers | |
| enable_dhcp | False |
| gateway_ip | 10.134.13.1 |
| host_routes | |
| id | fce503ff-f483-4024-b122-f2524e3edae1 |
| ip_version | 4 |
| ipv6_address_mode | |
| ipv6_ra_mode | |
| name | ext-subnet |
| network_id | 08cf49c8-f28f-49c1-933d-bdb1017e0294 |
| tenant_id | 7d1caf0854b24becb28df5c5cabf72cc |
+-------------------+---------------------------------------------------+
controller# neutron router-gateway-set ext-router 08cf49c8-f28f-49c1-933d-bdb1017e0294
Set gateway for router ext-router
controller# neutron router-show ext-router
+-----------------------+-------------------------------------------------------+
| Field | Value |
+-----------------------+-------------------------------------------------------+
| admin_state_up | True |
| external_gateway_info | {"network_id": "08cf49c8-f28f-49c1-933d-bdb1017e0294",|
| | "enable_snat": true, |
| | "external_fixed_ips": |
| |[{"subnet_id": "fce503ff-f483-4024-b122-f2524e3edae1", |
| |"ip_address": "10.134.13.8"}]} | |
| id | f89b24ed-42dd-48b0-8f4b-fd41887a3370 |
| name | ext-router |
| status | ACTIVE |
| tenant_id | 7d1caf0854b24becb28df5c5cabf72cc |
+-----------------------+-------------------------------------------------------+
另请参见
-
已知限制。
