1 소개
이 장에서는 Oracle StorageTek LTFS-LE 소프트웨어를 소개하고 일반적인 LTFS-LE 구성에 포함된 구성요소에 대해 설명합니다.
다음과 같은 항목으로 구성됩니다.
LTFS-LE 개요
Oracle StorageTek LTFS-LE(Linear Tape File System, Library Edition) 소프트웨어는 Oracle StorageTek 테이프 라이브러리에 저장된 데이터에 대한 파일 시스템 인터페이스를 제공합니다. 이를 통해 클라이언트 시스템이 디스크 스토리지, 하나의 대용량 디스크 또는 플래시 드라이브인 것처럼 테이프 라이브러리의 컨텐츠에 액세스할 수 있습니다.
LTFS-LE는 전용 Linux 서버에 상주하며 LTFS-LE 시스템 성능을 모니터하고 다양한 관리 작업을 수행할 수 있는 브라우저 기반 사용자 인터페이스를 포함합니다.
LTFS-LE는 라이브러리 레벨에서 파일 액세스를 제공하기 위해 Oracle의 오픈 소스 LTFS-OE(Linear Tape File System, Open Edition) 소프트웨어를 기반으로 구축됩니다.
또한 LTFS-LE는 사용자 응용 프로그램 또는 소프트웨어 구성요소와 LTFS-LE를 통합할 수 있도록 지원하는 웹 서비스 API를 제공합니다. 자세한 내용은 LTFS-LE 웹 서비스 응용 프로그램 프로그래밍 인터페이스 프로그래머 설명서를 참조하십시오.
LTFS-LE 이점
LTFS-LE는 파일 액세스 및 이식성에서 이점을 제공합니다.
파일 액세스
LTFS-LE는 테이프에 저장된 데이터에 대한 직접 파일 시스템 액세스를 제공하므로 디스크 캐시 또는 타사 백업 또는 아카이빙 응용 프로그램을 사용할 필요가 없습니다. LTFS-LE는 Samba(CIFS)와 같은 표준 파일 시스템 네트워킹 프로토콜을 통해 액세스할 수 있는 POSIX 준수 인터페이스를 사용하여 응용 프로그램이 테이프에서 직접 파일에 쓰고 검색할 수 있도록 합니다.
LTFS-LE는 전역 이름 공간을 만듭니다. 이는 모든 파일을 목록으로 작성하고 개별 볼륨 및 드라이브에 대한 위치 상태와 함께 테이프 볼륨에 대한 개별 파일 매핑을 유지합니다. 이 전역 이름 공간은 카트리지가 마운트되지 않은 경우에도 액세스할 수 있습니다.
파일 이식성
LTFS-LE는 오픈 소스 LTFS 2.2 형식을 사용하며 이를 통해 자체 설명 형식으로 파일을 테이프에 기록할 수 있습니다. 즉, 볼륨의 컨텐츠를 확인하는 데 특정 응용 프로그램이 필요 없습니다.
자체 설명 LTFS 형식의 테이프 볼륨은 두 가지 분할 영역으로 구성됩니다.
-
메타데이터 분할 영역
테이프 시작 부분에 있는 작은 분할 영역에는 테이프 카트리지에 저장된 사용자 데이터에 대한 설명 정보가 보관됩니다. 메타데이터는 모든 파일을 계층 디렉토리 구조로 구성하고 실제 저장된 데이터를 검색하고 액세스할 수 있도록 만듭니다.
-
데이터 파티션
이 큰 파티션은 테이프 카트리지에 저장된 실제 데이터를 보관합니다.
볼륨이 테이프 드라이브에 로드된 경우 전체 파일 폴더 이미지가 표시됩니다. 파일 구조는 메타데이터 파티션에서 가져오며 원시 파일 컨텐츠는 데이터 파티션에서 가져옵니다.
LTFS-LE 시스템 구성요소
다음 그림은 일반적인 LTFS-LE 구성에 대한 기본 구성요소를 보여줍니다.
그림 1-1에 표시된 것과 같이, 일반적인 LTFS-LE 구성에는 다음 계층으로 그룹화할 수 있는 여러 구성요소가 포함되어 있습니다.
-
스토리지 계층
-
응용 프로그램 계층
-
클라이언트 계층
특정 LTFS-LE 소프트웨어 및 하드웨어 요구사항의 경우 Linear Tape File System, Library Edition 계획 및 설치 설명서를 참조하십시오.
스토리지 계층
스토리지 계층은 다음 구성요소로 구성됩니다.
-
라이브러리
LTFS-LE는 다음과 같은 라이브러리를 지원합니다.
-
Oracle StorageTek SL150
ACSLS는 분할된 SL150을 지원하지 않습니다. ACSLS에서 SL150을 분할할 수는 있지만, SL150을 분할하고 ACSLS에 대해 구성하려고 할 경우 오류가 발생할 수 있습니다. 자세한 내용은 StorageTek Automated Cartridge System Library Software Administrator’s Guide에서 "ACSLS Support of the SL150"을 참조하십시오.
SL150을 사용할 경우에는 SL150 구성 설정에서 ”Library Volume Label Format” 목록 제어 설정이 ”Trim last 2 characters (default)”로 설정되었는지 확인합니다.
자세한 내용은 StorageTek SL150 Module Tape Library User’s Guide를 참조하십시오.
-
Oracle StorageTek SL3000
-
Oracle StorageTek SL8500
-
-
테이프 드라이브(및 관련 매체)
LTFS-LE는 LTO 5, LTO6, LTO 7, T10000C 및 T10000D 테이프 드라이브를 지원합니다. 그러나 LTFS-LE는 LTFS-LE 분할 영역(분할되지 않은 경우 라이브러리) 내에서 T10000C 및 T10000D 테이프 드라이브를 함께 사용하는 것을 지원하지 않습니다.
지원되는 테이프 드라이브에 대한 자세한 내용은 Linear Tape File System, Library Edition 계획 및 설치 설명서를 참조하십시오.
LTFS-LE는 다음과 같은 테이프 드라이브를 지원합니다.
-
Oracle StorageTek T10000C 또는 T10000D
LTFS-LE는 LTFS-LE 분할 영역(분할되지 않은 경우 라이브러리) 내에서 T10000C 및 T10000D 테이프 드라이브를 함께 사용하는 것을 지원하지 않습니다.
-
HP-LTO 5
-
HP-LTO 6
-
HP-LTO 7
-
IBM-LTO 5
-
IBM-LTO 6
-
IBM-LTO 7
-
-
광 섬유 SAN 스위치
SAN(Storage Area Network) 스위치는 여러 테이프 드라이브를 LTFS-LE 서버에 연결합니다.
-
Oracle ACSLS(Automated Cartridge Subsystem Library Software)는 SL3000 또는 SL8500 테이프 라이브러리를 관리합니다. ACSLS는 전용 Solaris SPARC 또는 Solaris x86 서버 플랫폼에서 실행됩니다.
LTFS-LE는 ACSLS와 통신하여 라이브러리의 컨텐츠에 대한 정보를 검색하고 ACSLS가 테이프 마운트, 마운트 해제, 넣기 및 꺼내기와 같은 라이브러리 작업을 수행하도록 지시합니다.
ACSLS의 제한된 버전은 LTFS-LE와 함께 포함되어 있습니다.
주:
선택적으로 LTFS-LE 서버에서 ACSLS 8.4를 공동 호스팅할 수 있습니다. 이는 SL150 라이브러리에 대해서만 지원됩니다. 자세한 내용은 LTFS-LE 서버에서 ACSLS 공동 호스팅을 참조하십시오.
응용 프로그램 계층
응용 프로그램 계층은 Oracle Linux Server Edition Release 6 Update 5 Media Pack for x86_64-bit를 실행 중인 전용 서버에 상주하는 LTFS-LE 소프트웨어로 구성됩니다.
이 서버에는 기본 LTFS-LE 소프트웨어, 전역 이름 공간, BUI(브라우저 기반 사용자 인터페이스), 데이터베이스 및 추가 지원 소프트웨어가 포함됩니다.
주:
선택적으로 LTFS-LE 서버에서 ACSLS 8.4를 공동 호스팅할 수 있습니다. 이는 SL150 라이브러리에 대해서만 지원됩니다. 자세한 내용은 LTFS-LE 서버에서 ACSLS 공동 호스팅을 참조하십시오.클라이언트 계층
클라이언트 계층은 Samba(CIFS)와 같은 표준 파일 시스템 네트워킹 프로토콜을 통해 액세스할 수 있는 POSIX 준수 인터페이스를 사용하여 LTFS-LS 서버에 연결된 하나 이상의 Microsoft Windows 또는 Oracle Linux 기반 클라이언트 시스템으로 구성됩니다.
이러한 클라이언트는 디스크상의 폴더인 것처럼 LTFS-LE 라이브러리에 포함된 볼륨에 액세스할 수 있습니다. 이를 수행하려면 LTFS-LE 서버 및 클라이언트 시스템 모두에서 클라이언트 연결 소프트웨어를 구성해야 합니다.
LTFS-LE와 함께 사용하도록 클라이언트를 구성하는 데 대한 자세한 내용은 제 9 장 LTFS-LE 클라이언트 구성을 참조하십시오.
LTFS-LE 서버에서 ACSLS 공동 호스팅
선택적으로, 최신 패치가 포함된 ACSLS 8.4를 이제 LTFS-LE 서버에 설치(공동 호스팅)할 수 있으므로, LTFS-LE 구성에 전용 ACSLS 서버가 필요하지 않습니다.
주:

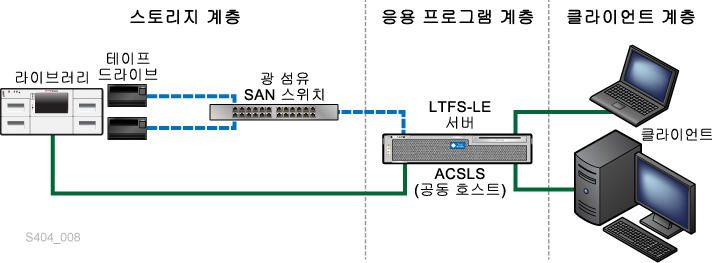

SL150만 공동 호스팅 환경에서 테스트되었습니다.다음 그림은 ACSLS를 공동 호스팅하는 LTFS-LE 구성의 기본 구성요소를 보여줍니다.
이 옵션을 선택한 경우 Linear Tape File System, Library Edition 계획 및 설치 설명서에서 이 환경을 설치하고 구성하는 방법에 대한 중요한 정보를 참조하십시오.
