1 Introducción
En este capítulo, se presenta el software LTFS-LE de StorageTek de Oracle y describe los componentes que se incluyen en una configuración típica de LTFS-LE.
Se incluyen los siguientes temas:
Descripción general de LTFS-LE
El software StorageTek Linear Tape File System, Library Edition (LTFS-LE) de Oracle proporciona una interfaz de sistema de archivos para los datos almacenados en una biblioteca de cintas StorageTek de Oracle. Permite a un sistema cliente acceder al contenido de la biblioteca de cintas como si fuera un almacenamiento de discos, un gran disco o una unidad flash.
LTFS-LE reside en un servidor Linux dedicado e incluye una interfaz de usuario basada en explorador que puede utilizar para supervisar el rendimiento del sistema LTFS-LE y realizar varias tareas administrativas.
LTFS-LE utiliza el software Linear Tape File System, Open Edition (LTFS-OE) de código abierto de Oracle para brindar acceso a archivos en el nivel de la biblioteca.
Además, LTFS-LE incluye una API de servicios web que le permite integrar LTFS-LE con aplicaciones de usuario o componentes de software. Para obtener más información, consulte la Guía del programador de la interfaz de programación de aplicaciones de servicios web de LTFS-LE.
ventajas de LTFS-LE
LTFS-LE ofrece ventajas en cuanto al acceso a archivos y la portabilidad.
Acceso a archivos
LTFS-LE proporciona acceso directo del sistema de archivos a los datos almacenados en cinta, sin la necesidad de una caché de disco o una aplicación de archivo o de copia de seguridad de terceros. LTFS-LE permite que las aplicaciones escriban y recuperen archivos directamente de las cintas mediante una interfaz compatible con POSIX a la que se puede acceder mediante un protocolo de red de sistema de archivos estándar, como Samba (CIFS).
LTFS-LE crea un espacio de nombre global, que cataloga todos los archivos y conserva una asignación de archivos individuales para volúmenes de cinta en la biblioteca, junto con el estado de la ubicación de volúmenes individuales y unidades. Es posible acceder a este espacio de nombre global incluso cuando no hay un cartucho montado.
Portabilidad de archivos
LTFS-LE utiliza el formato de código abierto LTFS 2.2, que permite que se escriban archivos en cinta en un formato autodescriptivo, lo que significa que no se requiere una aplicación específica para determinar el contenido del volumen.
Un volumen de cinta autodescriptivo formateado por LTFS consiste en dos particiones:
-
Partición de metadatos
Esta pequeña partición del comienzo de la cinta contiene información descriptiva sobre los datos del usuario almacenados en el cartucho de cinta. Los metadatos organizan todos los archivos en una estructura de directorio jerárquica y permite que se puedan realizar búsquedas en los datos almacenados reales y que se pueda acceder a ellos.
-
Partición de datos
Esta partición grande contiene los datos reales almacenados en el cartucho de cinta.
Cuando un volumen está ubicado en una unidad de cinta, aparece la imagen de la carpeta de archivos completa. La estructura de archivos se obtiene a partir de la partición de metadatos y el contenido de los archivos sin procesar se obtiene de la partición de datos.
Componentes del sistema LTFS-LE
En la siguiente figura, se muestran los componentes principales de una configuración típica de LTFS-LE:
Figura 1-1 Componentes del sistema LTFS-LE
Descripción de Figura 1-1 Componentes del sistema LTFS-LE
Como se muestra en Figura 1-1, una configuración típica de LTFS-LE incluye varios componentes que se pueden agrupar dentro de los siguientes niveles:
-
Nivel de almacenamiento
-
Nivel de aplicaciones
-
Nivel de cliente
Para conocer los requisitos específicos de software y hardware de LTFS-LE, consulte la Guía de instalación y planificación de Linear Tape File System, Library Edition.
Capa de almacenamiento
El nivel de almacenamiento consta de los siguientes elementos:
-
Biblioteca
LTFS-LE admite las siguientes bibliotecas:
-
Oracle StorageTek SL150
ACSLS no admite bibliotecas SL150 particionadas. A pesar de que ACSLS no evita las particiones de SL150, si lo hace e intenta configurar la partición para ACSLS, se podrían producir errores. Para obtener más información, consulte "Compatibilidad con ACSLS de SL150" en la Guía del administrador del software de biblioteca de sistema de cartuchos automático de StorageTek.
Si usa la biblioteca SL150, asegúrese de que la configuración de la lista de control "Library Volume Label Format" (Formato de etiqueta de volumen de biblioteca) esté definida en "Trim last 2 characters (default)" (Recortar los últimos dos caracteres [valor por defecto]) en la configuración de SL150.
Consulte la Guía del usuario de la biblioteca de cintas modular StorageTek SL150 para obtener más información.
-
Oracle StorageTek SL3000
-
Oracle StorageTek SL8500
-
-
Unidades de cinta (y medios asociados)
LTFS-LE admite unidades de cinta LTO 5, LTO 6, LTO 7, T10000C y T10000D. Sin embargo, LTFS-LE no admite una combinación de unidades de cinta T10000C y T10000D dentro de una partición de LTFS-LE (o biblioteca, si no está particionado).
Para obtener más información sobre las unidades de cintas admitidas, consulte la Guía de instalación y planificación de Linear Tape File System, Library Edition.
LTFS-LE admite las siguientes unidades de cinta:
-
StorageTek T10000C o T10000D de Oracle
LTFS-LE no admite una combinación de unidades de cinta T10000C y T10000D dentro de una partición de LTFS-LE (o biblioteca, si no está particionado).
-
LTO 5 de HP
-
LTO 6 de HP
-
LTO 7 de HP
-
LTO 5 de IBM
-
LTO 6 de IBM
-
LTO 7 de IBM
-
-
Switch SAN de fibra
El switch de red de área de almacenamiento (SAN) conecta varias unidades de cinta al servidor LTFS-LE.
-
El Automated Cartridge Subsystem Library Software (ACSLS) de Oracle gestiona la biblioteca de cintas SL3000 o SL8500. ACSLS se ejecuta en una plataforma de servidor dedicada Solaris SPARC o Solaris x86.
LTFS-LE se comunica con ACSLS para recuperar información acerca del contenido de la biblioteca y dirige ACSLS para realizar operaciones de biblioteca, como montajes, desmontajes, introducciones y expulsiones de cintas.
Con LTFS-LE, se incluye una versión restringida de ACSLS.
Nota:
De manera opcional, puede alojar en conjunto ACSLS 8.4 con el último parche en el servidor LTFS-LE. Esto sólo se admite para la biblioteca SL150. Consulte Alojamiento en conjunto de ACSLS en el servidor LTFS-LE para obtener más información.
Nivel de aplicaciones
El nivel de aplicaciones consiste en el software LTFS-LE que reside en un servidor dedicado que ejecuta el paquete de medios de la actualización 5 de la versión 6 de Oracle Linux Server Edition para x86_64 bits.
Este servidor contiene el software LTFS-LE base, espacio de nombre global, interfaz de usuario basada en explorador (BUI), base de datos y software de compatibilidad adicional.
Nota:
De manera opcional, puede alojar en conjunto ACSLS 8.4 con el último parche en el servidor LTFS-LE. Esto sólo se admite para la biblioteca SL150. Consulte Alojamiento en conjunto de ACSLS en el servidor LTFS-LE para obtener más información.Nivel de cliente
El nivel de cliente consta de uno o más sistemas cliente basados en Microsoft Windows u Oracle Linux conectados al servidor LTFS-LS mediante una interfaz compatible con POSIX a la que se puede acceder mediante un protocolo de red de sistema de archivos estándar, como Samba (CIFS).
Estos clientes pueden acceder a los volúmenes que contiene la biblioteca LTFS-LE como si fueran carpetas en un disco. Esto requiere que configure el software de conectividad del cliente en el servidor LTFS-LE y el sistema cliente.
Consulte el Capítulo 9, Configuración de cliente LTFS-LE para obtener más información sobre cómo configurar clientes para usarlos con LTFS-LE.
Alojamiento en conjunto de ACSLS en el servidor LTFS-LE
De manera opcional, ACSLS 8.4 con el último parche ahora se puede instalar (alojamiento en conjunto) en el servidor LTFS-LE, lo que elimina la necesidad de un servidor ACSLS dedicado en su configuración de LTFS-LE.
Nota:

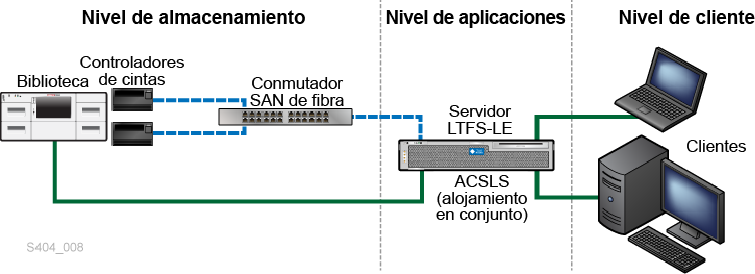

Solo se probó SL150 en un entorno de alojamiento en conjunto.En la siguiente figura, se muestran los componentes principales de una configuración de LTFS-LE de alojamiento en conjunto de ACSLS:
Si elige esta opción, consulte la Guía de instalación y planificación de Linear Tape File System, Library Edition para obtener información importante sobre cómo instalar y configurar este entorno.
