1 Introducción

En este capítulo, se describen las funciones de software y el flujo de datos del cliente de VM.

Funciones

El cliente de VM permite la ejecución de un cliente en un sistema de VM para solicitar servicios de cinta virtual desde un servidor TapePlex de StorageTek que se ejecuta en el MVS.

Consulte la publicación Presentación de ELS para obtener información acerca del software de MVS que permite gestionar el servidor TapePlex.

El software del cliente de VM proporciona las siguientes funciones:

  • Interfaz de IUCV para aceptar solicitudes de la interfaz de gestión de cintas de VM (VMTMI)

    StorageTek VM Client de Oracle sustituye a VM/HSC como el componente que proporciona una interfaz para permitir que los sistemas de gestión de cintas de VM (TMS) usen el sistema de cartuchos automáticos de StorageTek (ACS). Además, el cliente de VM proporciona una interfaz para permitir a los sistemas de gestión de cintas de VM usar StorageTek Virtual Storage Manager (VSM).

    El cliente de VM actúa como destino para las solicitudes de VMTMI que se originan desde el TMS de VM. Todas las respuestas se devuelven al TMS en el formato VMTMI. El cliente de VM usa el vehículo de comunicaciones entre usuarios (IUCV) para comunicarse con las máquinas de servicio del cliente de TMS.

    No todas las solicitudes de VMTMI son admitidas por el cliente de VM. Consulte el Capítulo 9, Interfaz de gestión de cintas del cliente de VM para obtener una lista completa de las solicitudes de VMTMI admitidas.

  • Interfaz de TCP/IP para MVS basado en TapePlex (HSC)

    StorageTek Enterprise Library Software (ELS) proporciona una interfaz XML (XAPI) para controlar los sistemas StorageTek ACS y VTCS. Las comunicaciones de XAPI se producen mediante TCP/IP. El cliente de VM convierte las solicitudes de VMTMI al nuevo formato XAPI. Las respuestas de XAPI se convierten a las respuestas de VMTMI.

    Nota:

    El cliente de VM solamente se puede comunicar con ELS 7.1 o posterior (SMC/HSC/VTCS).

  • Comandos del operador para controlar el cliente de VM

    Consulte el Capítulo 6, Comandos del cliente de VM para obtener información acerca de los comandos del cliente de VM.

Flujo de datos

Figura 1-1 ilustra el siguiente flujo de datos del cliente de VM:

  1. Se envía una solicitud del sistema de gestión de cintas de VM (TMS) al cliente de VM mediante la interfaz de gestión de cintas (VMTMI).

  2. El cliente de VM convierte la solicitud de VMTMI al formato XAPI y enruta la solicitud al servidor del MVS mediante comunicaciones TCP/IP.

  3. El software SMC/HSC/VTCS del servidor del MVS procesa la solicitud y devuelve todas las respuestas al cliente de VM en el formato XAPI.

  4. El cliente de VM convierte las respuestas XAPI al formato VMTMI y enruta estas respuestas al TMS.

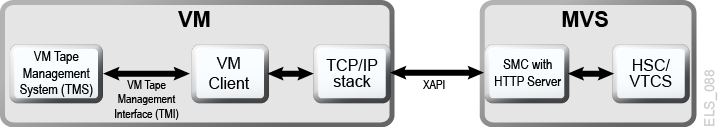

Figura 1-1 Flujo de datos del cliente de VM

El texto adyacente describe Figura 1-1 .

Interfaz del cliente XAPI para el servidor ACSLS

La API de XML (XAPI) es una API de Oracle StorageTek que permite a los clientes y los servidores de StorageTek comunicarse con un protocolo común mediante TCP/IP.

Con la presentación de esta XAPI, los clientes que anteriormente requerían el uso de un servidor basado en MVS (componente de software de host de Oracle StorageTek) para procesamiento real de cintas ahora pueden usar ACSLS 8.4 o posterior (con compatibilidad con XAPI activada) de la siguiente manera:

  • Un cliente SMC del MVS ahora puede realizar solicitudes de cinta real desde un servidor ACSLS con compatibilidad con XAPI activada (sin necesidad de MVS/CSC).

  • El cliente de VM ahora puede solicitar servicios de cinta real desde un servidor ACSLS con compatibilidad con XAPI activada.

Si está usando el cliente de VM para conectarse a un servidor ACSLS con compatibilidad con XAPI activada, deberá usar los comandos TAPEPlex y SERVer del cliente de VM para definir la aplicación de ACSLS en un TapePlex y definir la ruta de control de TCP/IP entre el cliente y el servidor.

  • Consulte TAPEPlex para obtener más información sobre el comando TapePlex.

  • Consulte SERVer para obtener más información sobre el comando SERVer.

La mayoría de las interacciones de cliente/servidor entre el cliente de VM y el servidor ACSLS con XAPI son transparentes para el usuario final. El cliente de VM genera las solicitudes de información de volumen, montajes y desmontajes automáticamente y se procesan sin intervención del usuario. Además de estas interacciones automáticas, el servidor ACSLS con XAPI proporciona comandos adicionales de administrador, configuración y operador que permiten gestionar el componente XAPI. Consulte la publicación de ELS XAPI Client Interface to ACSLS Server Reference (Referencia de interfaz de cliente XAPI para el servidor ACSLS) para obtener información acerca de estos comandos.
