가상 SCSI HBA 다중 경로 구성
가상 SCSI HBA 부속 시스템은 Oracle Solaris I/O 다중 경로 구현을 활용하여 게스트 도메인 및 서비스 도메인에서 다중 경로를 지원합니다. 자세한 내용은 Managing SAN Devices and Multipathing in Oracle Solaris 11.3를 참조하십시오.
Oracle Solaris I/O 다중 경로에서와 마찬가지로, 하나 이상의 경로를 통해 특정 백엔드 SCSI 장치에 액세스할 수 있습니다. 가상 SCSI HBA 부속 시스템의 경우 각 경로는 하나의 가상 LUN과 연관됩니다. scsi_vhci 모듈은 Oracle Solaris I/O 다중 경로 동작을 구현합니다. 연관된 mpathadm 관리 명령에 전달된 인수를 기반으로 가상 LUN 세트로 I/O 요청을 보냅니다. 자세한 내용은 scsi_vhci(7D) 및 mpathadm(1M) 매뉴얼 페이지를 참조하십시오.
그림 10에 나와 있는 것처럼 다중 경로가 서비스 도메인에서 사용으로 설정된 경우 ldm add-vsan 명령을 사용하면 지정된 개시자 포트를 통해 연결할 수 있는 SCSI 장치를 참조하는 모든 경로를 나타내는 vsan 인스턴스를 만들 수 있습니다. 하지만 다중 경로가 서비스 도메인에서 사용 안함으로 설정된 경우 vsan 인스턴스는 지정된 개시자 포트에서 발생하고 SCSI 장치를 참조하는 해당 경로만 나타냅니다.
다중 경로를 구성하려면 게스트 도메인 또는 서비스 도메인에서 동일한 백엔드 장치로 향하는 고유 경로를 두 개 이상 구성해야 합니다. 다중 경로는 여전히 하나의 구성 경로로 작동합니다. 그러나 예상 구성에는 고유의 서비스 도메인에 상주하는 고유의 물리적 SCSI HBA 개시자 포트를 통해 I/O 요청을 보내는 경로가 두 개 이상 있습니다.
백엔드 저장소로 가는 개별 경로마다 ldm add-vhba와 ldm add-vsan 명령 쌍을 실행합니다.
vhba 가상 HBA 모듈로 관리되는 개시자 포트에 대해 게스트 도메인에서 Oracle Solaris I/O 다중 경로를 사용으로 설정합니다.
다음 그림은 게스트 도메인의 다중 경로 구성에 대한 예입니다. 여기서는 Oracle Solaris I/O 다중 경로에서 관리하는 경로 두 개로 액세스되는 SAN의 물리적 LUN 하나를 보여 줍니다. 이 그림에 표시된 구성을 만드는 방법을 설명하는 절차는 가상 SCSI HBA 다중 경로를 구성하는 방법을 참조하십시오.

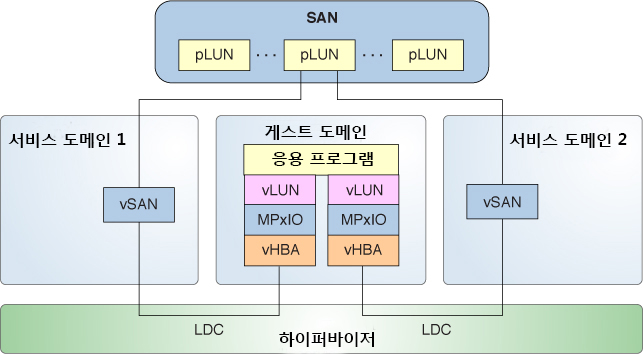

그림 9 게스트 도메인에서 가상 SCSI HBA 다중 경로 구성
그림 10 서비스 도메인에서 가상 SCSI HBA 다중 경로 구성
