8 TCPプロキシの管理

トラフィック・トンネリングを行うためTCPプロキシはTCPリスナーを介してTCPリクエストを処理します。TCPプロキシには複数のTCPリスナーを関連付けることができますが、1つのTCPリスナーに関連付けることができるTCPプロキシは1つのみです。

この章では、TCPプロキシを作成、表示、変更および削除する方法を説明します。この章の内容は、次のとおりです。

TCPプロキシの作成
TCPプロキシのリストの表示
TCPプロキシの変更
TCPプロキシの削除

8.1 TCPプロキシの作成

Fusion Middleware ControlまたはWLSTのいずれかを使用して、TCPプロキシを作成できます。

注意:

TCPプロキシを作成すると、実質的には構成が変更されます。新規TCPプロキシ設定をOracle Traffic Directorインスタンスに反映するには、3.3項「構成の変更のアクティブ化」の説明に従って構成を再デプロイする必要があります。
WLSTの使用方法の詳細は、1.7.1項「WebLogic Scripting Toolへのアクセス」を参照してください。

始める前に

TCPプロキシの作成を開始する前に、次の項目を決定します。

一意のプロキシ名。プロキシを作成した後は名前を変更できないため、名前は慎重に選択してください。
リスナーに対する、IPアドレス(またはホスト名)とポート番号の一意の組合せ。

同じIPアドレスと様々なポート番号の組合せ、または単一のポート番号と様々なIPアドレスの組合せを持つ複数のTCPリスナーを定義できます。次のIPアドレスとポート番号の組合せそれぞれが、一意のリスナーと見なされます。
```
10.10.10.1:80
10.10.10.1:81
10.10.10.2:80
10.10.10.2:81
```
TCPプロキシがリクエストを転送するオリジン・サーバー・プールの名前。オリジン・サーバー・プールの作成の詳細は、第5章「オリジン・サーバー・プールの管理」を参照してください。

Fusion Middleware Controlを使用したTCPプロキシの作成

Fusion Middleware Controlを使用してTCPプロキシを作成するには、次を実行します。

1.7.2項「Fusion Middleware Controlの表示」の説明に従ってFusion Middleware Controlにログインします。
ページの左上隅にある「WebLogicドメイン」ボタンをクリックします。
「管理」→「OTD構成」を選択します。

使用可能な構成のリストが表示されます。
TCPプロキシを作成する構成を選択します。
「共通タスク」ペインの「Traffic Director構成」をクリックします。
「管理」→「TCPプロキシ」を選択します。
「共通タスク」ペインで、「作成」をクリックします。

新規TCPプロキシ・ウィザードが開始されます。

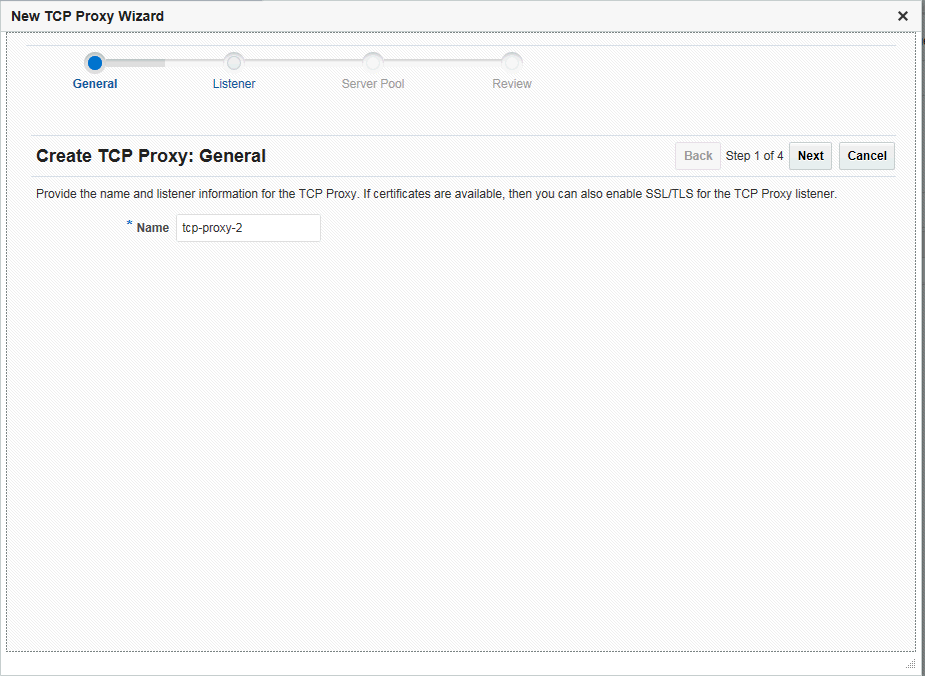

図8-1 新規TCPプロキシ・ウィザード

「図8-1 新規TCPプロキシ・ウィザード」の説明

画面上のプロンプトに従い、前に決定済の詳細(プロキシ名、リスナー名、IPアドレス、ポートなど)を使用して、TCPプロキシの作成を完了します。

注意:

ポートのTCPトラフィックがT3SなどのSSLを介して行われるトラフィックである場合、新規TCPプロキシ・ウィザードの最初の画面で「SSL/TLS」チェック・ボックスを選択し、使用する証明書を選択します。詳細は、10.1.2項「リスナーのSSL/TLSの構成」を参照してください。

プロキシが作成された後、新規TCPプロキシ・ウィザードの「結果」画面にプロキシの作成が成功したことを示すメッセージが表示されます。

結果画面で、「閉じる」をクリックします。
- TCPプロキシ・ページに、作成したTCPプロキシの詳細が表示されます。
- さらに、「デプロイメント保留中」メッセージが、メイン・ペインの上部に表示されます。3.3項「構成の変更のアクティブ化」の説明に従い、「変更のデプロイ」をクリックして更新した構成を即時にデプロイすることも、さらに変更を行って、その後でデプロイすることもできます。

WLSTを使用したTCPプロキシの作成

初期値のセットでTCPプロキシを作成するには、otd_createTcpProxyコマンドを実行します。

たとえば、次のコマンドでは、構成fooに、オリジン・サーバー・プールがtcp-origin-server-pool-1であるbarという名前のTCPプロキシが作成されます。

props = {}
props['configuration'] = 'foo'
props['tcp-proxy'] = 'bar'
props['origin-server-pool-name'] = 'tcp-origin-server-pool-1'
otd_createTcpProxy(props)

otd_createTcpProxyの詳細は、『Oracle Traffic Director WebLogic Scripting Toolコマンド・リファレンス』を参照してください。

8.2 TCPプロキシのリストの表示

Fusion Middleware ControlまたはWLSTのいずれかを使用して、TCPプロキシのリストを表示できます。

注意:

WLSTの起動の詳細は、1.7.1項「WebLogic Scripting Toolへのアクセス」を参照してください。

Fusion Middleware Controlを使用したTCPプロキシのリストの表示

Fusion Middleware Controlを使用してTCPプロキシのリストを表示するには、次を実行します。

1.7.2項「Fusion Middleware Controlの表示」の説明に従ってFusion Middleware Controlにログインします。
ページの左上隅にある「WebLogicドメイン」ボタンをクリックします。
「管理」→「OTD構成」を選択します。

使用可能な構成のリストが表示されます。
TCPプロキシを表示する構成を選択します。
「共通タスク」ペインの「Traffic Director構成」をクリックします。
「管理」→「TCPプロキシ」を選択します。

「TCPプロキシ」ページが表示されます。構成に定義されたTCPプロキシのリストが表示されます。

名前をクリックすると、プロキシのプロパティの詳細を表示できます。

WLSTを使用したTCPプロキシのリストの表示

TCPプロキシのリストを表示するには、次の例に示すように、otd_listTcpProxiesコマンドを実行します。

props = {}
props['configuration'] = 'foo'
otd_listTcpProxies(props)

tcp_proxy1
tcp_proxy2

otd_getTcpProxyPropertiesコマンドを実行することで、TCPプロキシのプロパティの詳細を表示できます。

otd_listTcpProxiesおよびotd_getTcpProxyPropertiesコマンドの詳細は、『Oracle Traffic Director WebLogic Scripting Toolコマンド・リファレンス』を参照してください。

8.3 TCPプロキシの変更

Fusion Middleware ControlまたはWLSTのいずれかを使用して、TCPプロキシを変更できます。

注意:

WLSTの起動の詳細は、1.7.1項「WebLogic Scripting Toolへのアクセス」を参照してください。

Fusion Middleware Controlを使用したTCPプロキシの変更

Fusion Middleware Controlを使用してTCPプロキシを変更するには、次を実行します。

1.7.2項「Fusion Middleware Controlの表示」の説明に従ってFusion Middleware Controlにログインします。
ページの左上隅にある「WebLogicドメイン」ボタンをクリックします。
「管理」→「OTD構成」を選択します。

使用可能な構成のリストが表示されます。
TCPプロキシを変更する構成を選択します。
「共通タスク」ペインの「Traffic Director構成」をクリックします。
「管理」→「TCPプロキシ」を選択します。

「TCPプロキシ」ページが表示されます。構成に定義されたTCPプロキシのリストが表示されます。
変更するTCPプロキシの名前をクリックします。

「TCPプロキシ設定」ページが表示されます。このページで、次の処理が可能です。
- TCPプロキシの有効化および無効化
- オリジン・サーバー・プールおよびアイドル・タイムアウトの変更
- TCPリスナーの追加および削除。TCPリスナーの作成の詳細は、9.1項「リスナーの作成」を参照してください。
変更するパラメータを指定します。

画面上のヘルプおよびプロンプトがすべてのパラメータに提供されています。

フィールドの値を変更する、または変更したテキスト・フィールドからタブアウトすると、ページの右上隅にある「OK」ボタンが有効になります。

「取消」ボタンをクリックすることで、いつでも変更を破棄できます。
必要な変更を行った後、「OK」をクリックします。
- 更新されたプロキシが保存されたことを確認するメッセージが、「コンソール・メッセージ」ペインに表示されます。

WLSTを使用したTCPプロキシの変更

TCPプロキシのプロパティを変更するには、otd_setTcpProxyPropertiesコマンドを実行します。たとえば、次のコマンドを実行すると、構成fooのプロキシbarのセッション・アイドル・タイムアウトが1200に変更されます。
```
props = {}
props['configuration'] = 'foo'
props['tcp-proxy'] = 'bar'
props['session-idle-timeout'] = '1200'
otd_setTcpProxyProperties(props)
```

otd_setTcpProxyPropertiesコマンドを使用して設定または変更できるプロパティのリストは、『Oracle Traffic Director WebLogic Scripting Toolコマンド・リファレンス』を参照してください。

8.4 TCPプロキシの削除

Fusion Middleware ControlまたはWLSTのいずれかを使用して、TCPプロキシを削除できます。

注意:

WLSTの起動の詳細は、1.7.1項「WebLogic Scripting Toolへのアクセス」を参照してください。

Fusion Middleware Controlを使用したTCPプロキシの削除

Fusion Middleware Controlを使用してTCPプロキシを削除するには、次を実行します。

1.7.2項「Fusion Middleware Controlの表示」の説明に従ってFusion Middleware Controlにログインします。
ページの左上隅にある「WebLogicドメイン」ボタンをクリックします。
「管理」→「OTD構成」を選択します。

使用可能な構成のリストが表示されます。
TCPプロキシを削除する構成を選択します。
「共通タスク」ペインの「Traffic Director構成」をクリックします。
「管理」→「TCPプロキシ」を選択します。

「TCPプロキシ」ページが表示されます。構成に定義されたTCPプロキシのリストが表示されます。
削除するTCPプロキシの「削除」アイコンをクリックします。

プロキシの削除を確認するプロンプトが表示されます。プロキシがリスナーに関連付けられている場合、プロンプトには、それらのリスナーの名前が表示されます。
削除を続行するには、「はい」をクリックします。

「コンソール・メッセージ」ペインに、TCPプロキシが削除されたことを確認するメッセージが表示されます。

さらに、「デプロイメント保留中」メッセージが、メイン・ペインの上部に表示されます。3.3項「構成の変更のアクティブ化」の説明に従い、「変更のデプロイ」をクリックして更新した構成を即時にデプロイすることも、さらに変更を行って、その後でデプロイすることもできます。

WLSTを使用したTCPプロキシの削除

TCPプロキシを削除するには、次の例に示すように、otd_deleteTcpProxyコマンドを実行します。

props = {}
props['configuration'] = 'foo'
props['tcp-proxy'] = 'bar'
otd_deleteTcpProxy(props)

otd_deleteTcpProxyの詳細は、『Oracle Traffic Director WebLogic Scripting Toolコマンド・リファレンス』を参照してください。
