Inspection du ruban de mise à la terre équipant les supports d'unité de disque dur 3,5 pouces avant l'installation de disque durs

Un ruban de mise à la terre métallique à ressort est placé sur le côté droit du support des unités de disque dur de 3,5 pouces incluses dans le serveur Oracle Server X6-2L. En cas de mauvais positionnement, le ruban de mise à la terre peut rester accroché dans le boîtier de disque du serveur, ce qui peut l'endommager. Un ruban de mise à la terre endommagé ne pouvant pas être réparé, il faut alors remplacer le support du HDD.

Avant d'installer une unité de disque dur 3,5 pouces dans votre système, procédez à une inspection visuelle du ruban de mise à la terre pour vérifier que son extrémité est bien insérée dans l'encoche prévue à cet effet. Reportez-vous à la figure suivante pour voir un ruban de mise à la terre correctement positionné.

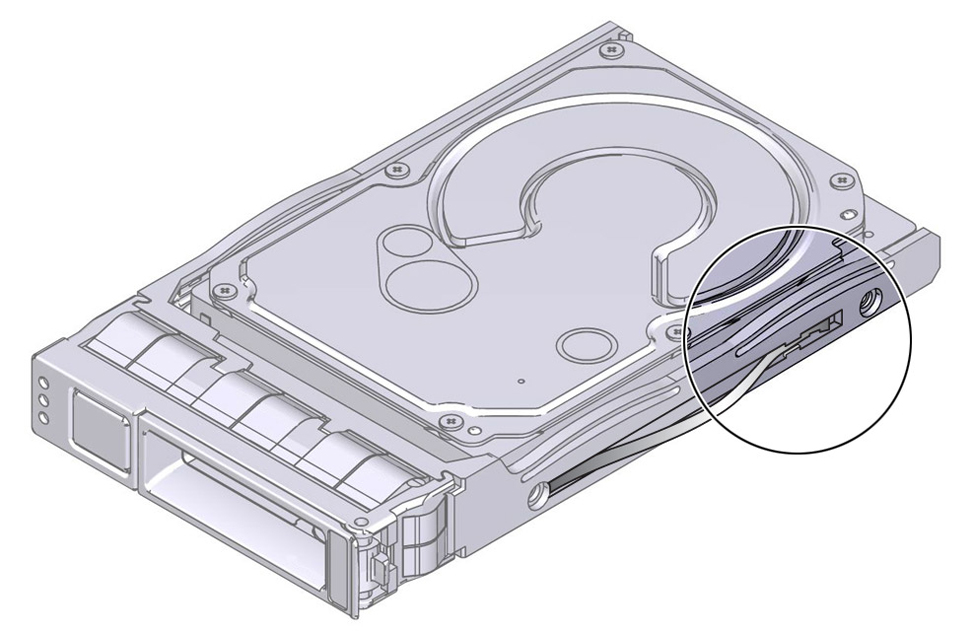

Figure 1  Ruban de mise à la terre correctement inséré dans le support du HDD

image:Figure illustrant un ruban de mise à la terre correctement inséré dans le support du HDD.

Si le ruban de mise à la terre n'est pas positionné correctement ou s'il dépasse de l'extrémité du support de HDD, celui-ci doit être remplacé. La figure suivante présente un exemple de ruban de mise à la terre mal positionné.

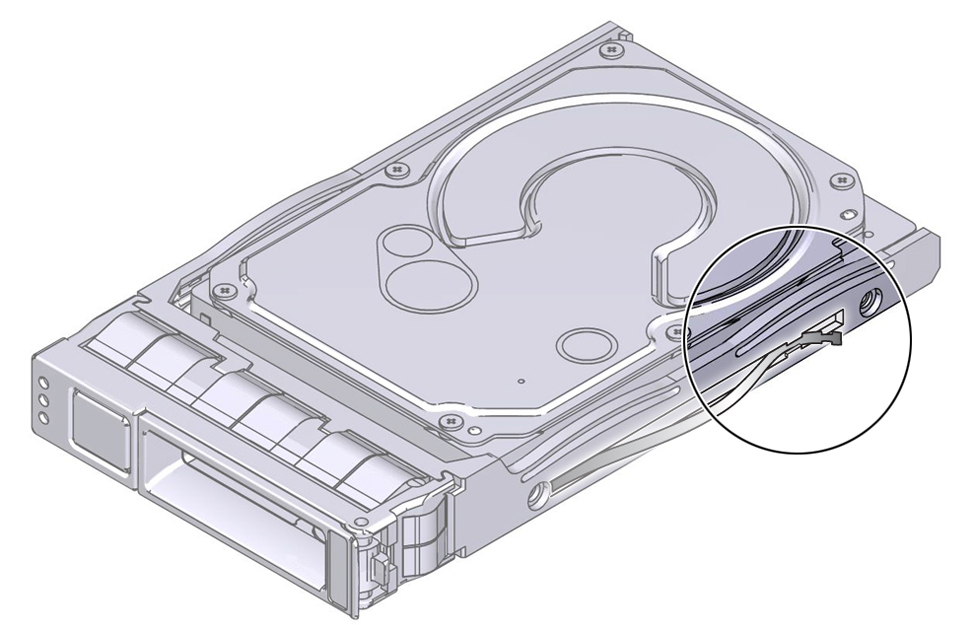

Figure 2  Ruban de mise à la terre incorrectement inséré dans le support du HDD

image:Figure illustrant un ruban de mise à la terre incorrectement inséré dans le support du HDD.
