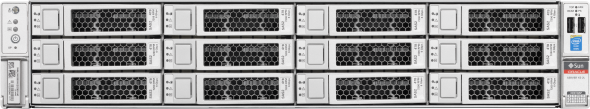

図B-1に、Oracle Server X5-2Lの前面図を示します。ハード・ドライブは、下部の左から始まり、左から右に順に番号が付いています。下段のドライブの番号は0、1、2および3です。中断のドライブの番号は4、5、6および7です。上段のドライブの番号は8、9、10および11です。

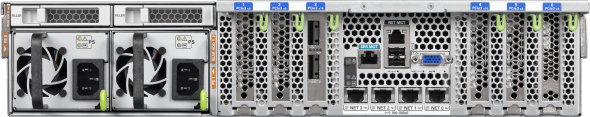

図B-2に、Oracle Server X5-2Lストレージ・サーバーの背面図を示します。
表B-4に、Oracle Premier Support for Systems保証の対象となるOracle Server X5-2Lの交換可能な部品を示します。特に記載のないかぎり、修理手順はOracle Server X5-2Lサービス・マニュアルを参照してください。
注意:
システム保証のプレミアム・サポートでは、次の表のすべての交換部品がFRUです。
表B-4 Oracle Server X5-2Lストレージ・サーバーの交換部品
部品番号 | 説明 | 修理カテゴリ | 修理手順 |
---|---|---|---|
350-1719 |
アセンブリ、1U-2Uスナップイン、スリム・レール・ラック |
EBO |
|
370-5621 |
3Vリチウム・バッテリ |
EBO |
次の場所にあるバッテリの修理に関する項を参照してください。
|
7014226 |
ケーブル、インターロック、125mm |
EBO |
次の場所にある、SASケーブルの保守に関する項を参照してください。
|
7017231 |
インジケータ、アセンブリ、右 |
EBO |
次の場所にある、前面LED/USBインジケータ・モジュールの保守に関する項を参照してください。
|
7023515 |
ディスク・バックプレーン・アセンブリ、背面2 |
EBO |
次の場所にある前面および背面のストレージ・ドライブ・バックプレーンの修理に関する項を参照してください。
|
7044130 |
電源、A258、1000W、AC入力 |
HS |
|
7045042 |
ファン・アセンブリ、2U、80x80、フェライト、中央回転 |
HS |
次の場所にあるファン・モジュールの修理に関する項を参照してください。
|
7046442 |
アセンブリ、デュアル・ポート、QDR CX3、ホスト・チャネル・アダプタ |
EBO |
|
7064884 |
ヒート・シンク、CPU |
EBO |
次の場所にあるSun Server X5-2サービス・マニュアルのストレージ・ドライブ(CRU)の保守に関する項を参照してください
|
7066824 |
アセンブリ、ドライブ、8TB、3.5インチ、SAS/7200rpm |
HS |
次の場所にあるSun Server X5-2サービス・マニュアルのストレージ・ドライブおよびリア・ドライブの修理に関する項を参照してください
|
7069337 |
アセンブリ、バックプレーン、12X3.5、SAS拡張、2U |
EBO |
次の場所にある前面および背面のストレージ・ドライブ・バックプレーンの修理に関する項を参照してください。
|
7078071 |
DIMM 16GB |
EBO |
次の場所にあるDIMMの修理に関する項を参照してください。
|
7085209 |
HBA、12Gb SAS PCIe 8ポート内部RAID(フラッシュ・モジュール付属) |
EBO |
次の場所にある、Oracleストレージ12Gb/s SAS PCIe RAID HBAカードの修理に関する項を参照してください。
|
7086345 |
アセンブリ、スーパー・キャパシタ、13.5ボルト、6.4F、SAS3 HBA |
EBO |
次の場所にある、Oracleストレージ12Gb/s SAS PCIe RAID HBAカードの修理に関する項を参照してください。
|
7086346 |
ケーブル、スーパー・キャパシタ、620M、6ピン、ストレート、SAS3 HBA |
EBO |
次の場所にある、SASケーブルの保守に関する項を参照してください。
|
7090170 |
フラッシュ・ドライブ、MLC、OSA ID、USB、8GB |
EBO |
次の場所にある内部USBフラッシュ・ドライブの修理に関する項を参照してください。
|
7095106 |
CPU、2.3GHz 18コア、E5-2699 |
EBO |
次の場所にあるプロセッサの修理に関する項を参照してください。
|
7096185 |
アセンブリ、インジケータ、左 |
EBO |
次の場所にある、前面LED/USBインジケータ・モジュールの保守に関する項を参照してください。
|
7098504 |
ASM、MOBOトレイ |
EBO |
