Disk Shelf 전면 패널 구성요소
Oracle ZFS Storage Disk Shelf의 전면 패널은 드라이브와 표시등으로 구성됩니다.
드라이브 위치 - 다음 그림은 드라이브의 위치를 보여줍니다.

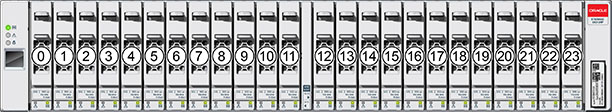

그림 1 Oracle Storage Drive Enclosure DE2-24P 드라이브 위치
Disk Shelf당 최대 4개의 쓰기 최적화 로그 SSD(Logzilla)가 지원됩니다.
로그 장치는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.
그림 2 Oracle Storage Drive Enclosure DE2-24C and Sun Disk Shelf 드라이브 위치
Oracle Storage Drive Enclosure DE2-24C가 표시되며 두 모델을 나타냅니다.
Disk Shelf당 최대 4개의 쓰기 최적화 로그 SSD(Logzilla) 가 지원됩니다. 로그 장치는 슬롯 20, 21, 22, 23의 순서로 채워져야 합니다.
일부 컨트롤러의 경우 읽기 최적화 캐시 SSD가 DE2-24C 및 DE2-24P Disk Shelf에 설치될 수도 있습니다. 읽기 캐시 장치는 Sun Disk Shelf에 설치할 수 없습니다. 슬롯 구성 세부정보 및 최소 소프트웨어 요구사항은 Oracle ZFS Storage Appliance 고객 서비스 설명서의 Disk Shelf 구성을 참조하십시오.
전면 패널 표시기 - 다음 그림은 전면 패널 표시기를 보여줍니다.

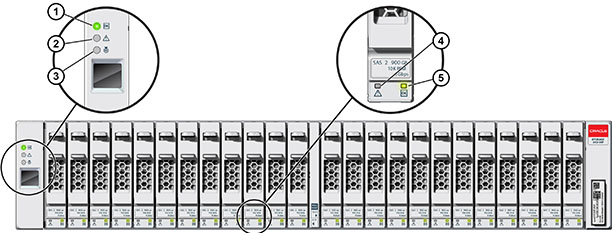

그림 3 Oracle Storage Drive Enclosure DE2-24P 상태 표시기
| |||||||||

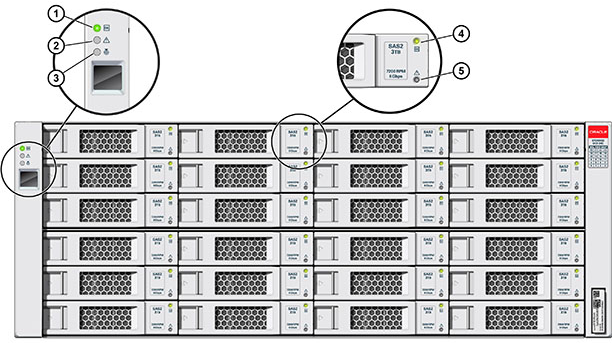

그림 4 Oracle Storage Drive Enclosure DE2-24C 상태 표시기
| |||||||||

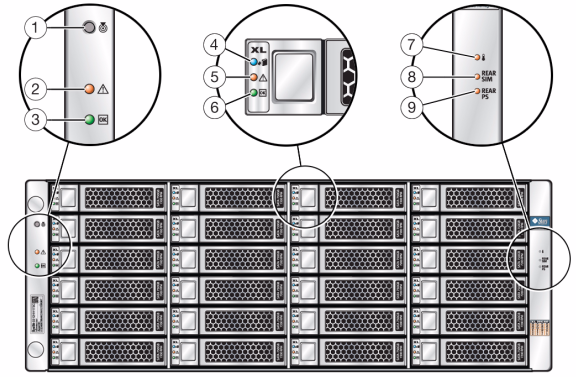

그림 5 Sun Disk Shelf 상태 표시기
| ||||||||||||
