Composants du panneau avant des étagères de disques

Le panneau avant d'une étagère de disques Oracle ZFS Storage est composé de disques et de voyants.

Emplacements des unités de disque - Les illustrations suivantes présentent les emplacements des unités de disque.

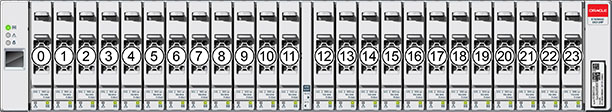

Figure 1  Emplacement des unités de disques Oracle Storage Drive Enclosure DE2-24P

Jusqu'à quatre disques durs électroniques (SSD) Logzilla optimisés pour l'écriture sont pris en charge par étagère de disques.

Les périphériques de journalisation doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

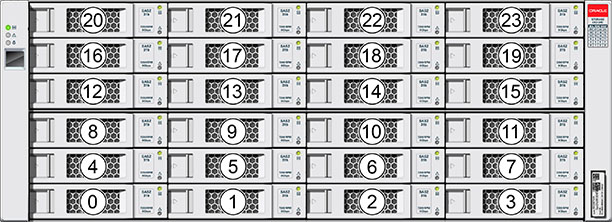

Figure 2  Emplacement des unités de disque Oracle Storage Drive Enclosure DE2-24C et Oracle Disk Shelf

Oracle Storage Drive Enclosure DE2-24C est illustré et représente les deux modèles.

Jusqu'à quatre disques durs électroniques SSD Logzilla optimisés pour l'écriture sont pris en charge par étagère de disques. Les périphériques de journalisation doivent être installés dans l'ordre des emplacements 20, 21, 22 et 23.

Les disques durs électroniques (SSD) de cache optimisés pour la lecture peuvent également être installés dans les étagères de disques DE2-24C et DE2-24P, pour certains contrôleurs. Il est impossible d'installer des périphériques de cache de lecture dans l'étagère de disques Sun Disk Shelf. Pour connaître les détails de la configuration des emplacements et la configuration minimale requise, reportez-vous à la section Configurations d'étagère de disques dans Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.

Indicateurs du panneau avant - Les illustrations suivantes présentent les indicateurs du panneau avant.

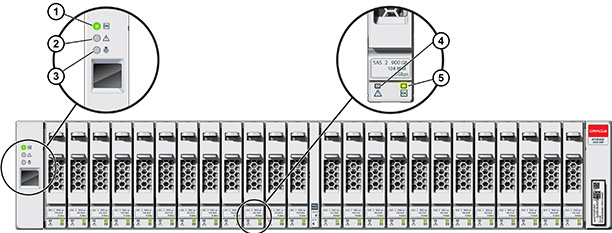

Figure 3  Indicateurs d'état du boîtier Oracle Storage Drive Enclosure DE2-24P

Légende de la figure 1 Indicateur d'alimentation du système 2 Indicateur de panne de module 3 Indicateur de localisation 4 Indicateur d'alimentation/d'activité 5 Indicateur de panne d'unité

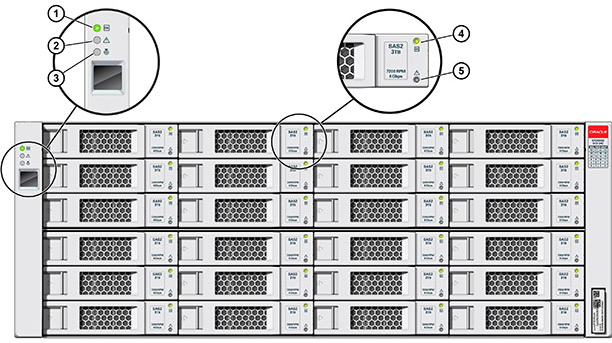

Figure 4  Indicateurs d'état du boîtier Oracle Storage Drive Enclosure DE2-24C

Légende de la figure 1 Indicateur d'alimentation du système 2 Indicateur de panne de module 3 Indicateur de localisation 4 Indicateur d'alimentation/d'activité 5 Indicateur de panne d'unité

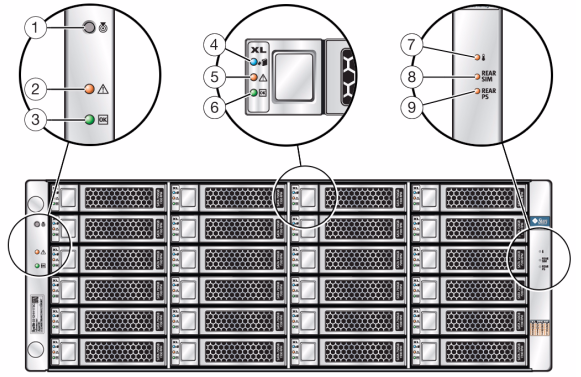

Figure 5  Indicateurs d'état de l'étagère Sun Disk Shelf

Légende de la figure 1 Bouton et indicateur de localisation 2 Indicateur de panne système 3 Indicateur d'alimentation du système 4 Indicateur de disque prêt à être retiré 5 Indicateur de panne de disque 6 Indicateur d'activité du disque 7 Indicateur d'avertissement de surchauffe 8 Indicateur de panne de carte de module SIM 9 Indicateur de panne d'alimentation
