Composants du panneau arrière des étagères de disques

Le panneau arrière de l'étagère de disques comporte les alimentations électriques, les ventilateurs, les modules E/S ( IOM) ou les modules SAS Interface (SIM) et les voyants.

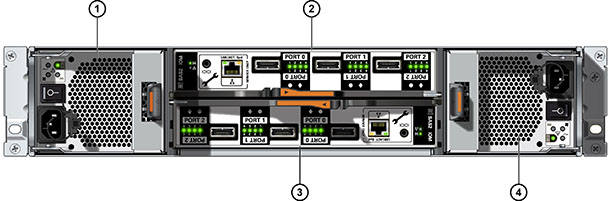

Figure 6  Oracle Storage Drive Enclosure DE2-24P

image:Illustration présentant le panneau arrière du boîtier d'unités DEw-24P
Légende de la figure
1 Alimentation avec module de ventilateur 0
2 Module d'E/S 1
3 Module d'E/S 0
4 Alimentation avec module de ventilateur 1

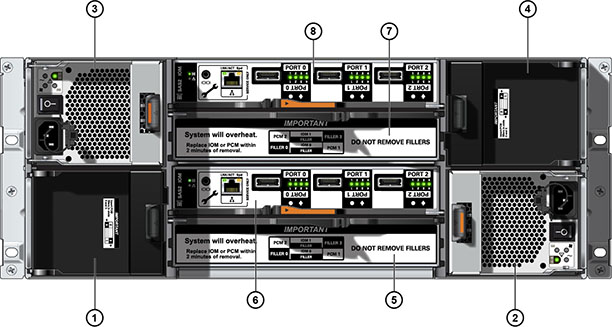

Figure 7  Panneau arrière d'Oracle Storage Drive Enclosure DE2-24C

image:Illustration présentant le panneau arrière du boîtier d'unités DE2-24C
Légende de la figure
1 Panneau de remplissage d'alimentation, emplacement 0
2 Alimentation avec module de ventilateur 1
3 Alimentation avec module de ventilateur 2
4 Panneau de remplissage d'alimentation, emplacement 3
5 Panneau de remplissage de module d'E/S
6 Module d'E/S 0
7 Panneau de remplissage de module d'E/S
8 Module d'E/S 1

Remarque -  Il est essentiel que les alimentations et les panneaux de remplissage correspondants soient placés dans les emplacements adéquats.

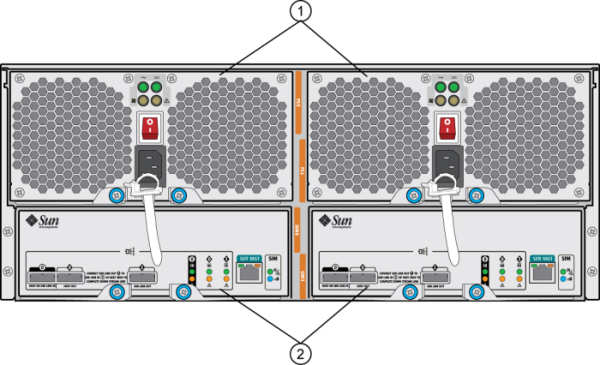

Figure 8  Panneau arrière de l'étagère de disques Sun Disk Shelf

image:Illustration présentant le panneau arrière de l'étagère de disques Sun Disk Shelf
Légende de la figure
1 Modules d'alimentation avec ventilateurs intégrés. L'alimentation 0 est à gauche et l'alimentation 1 est à droite.
2 Cartes de module d'interface SAS (SIM) amovibles. Le module SIM 0 est à gauche et le module SIM 1 est à droite.

Indicateurs de modules d'E/S - Les étagères de disques suivantes sont équipées de modules d'E/S (OM) :

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

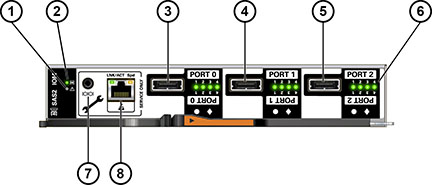

Figure 9  Indicateurs de module d'E/S du boîtier d'unités de disque DE2

image:Illustration présentant les indicateurs du module d'entrée/sortie
Légende de la figure
1 Indicateur de panne/de localisation
2 Indicateur d'alimentation correcte
3 Port SAS-2 0
4 Port SAS-2 1
5 Port SAS-2 2
6 Indicateurs d'activité du port hôte
7 Pour la maintenance Oracle uniquement
8 Pour la maintenance Oracle uniquement

Indicateurs de carte de module SIM - L'illustration suivante présente les indicateurs de carte de module SIM de l'étagère de disques Sun Disk Shelf.

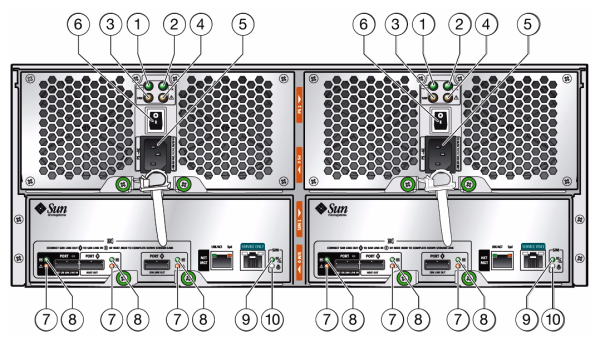

Figure 10  Indicateurs de la carte de module SIM Sun Disk Shelf

image:Illustration présentant les indicateurs de la carte de module SIM à l'arrière de l'étagère Sun Disk Shelf
Légende de la figure
1 Indicateur d'alimentation CA
2 Indicateur d'alimentation CC
3 Indicateur de panne de ventilateur
4 Indicateur de panne d'alimentation
5 Connecteur d'alimentation universel
6 Bouton d'alimentation
7 Indicateur de panne de port
8 Indicateur de port OK
9 Indicateur de carte de module SIM OK (vert)/Indicateur de panne de carte de module SIM (orange)
10 Indicateur de localisation de module SIM

Indicateurs d'alimentation - L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

Figure 11  Indicateurs d'alimentation du boîtier d'unités de disque DE2

image:Illustration présentant les indicateurs d'alimentation à l'arrière du boîtier d'unités
Légende de la figure
1 Indicateur de défaillance d'alimentation CC
2 Indicateur de défaillance de ventilateur
3 Indicateur de défaillance de l'alimentation CA
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt
6 Connecteur d'entrée d'alimentation universel
7 Attache du câble d'alimentation

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour l'étagère de disques Sun Disk Shelf :

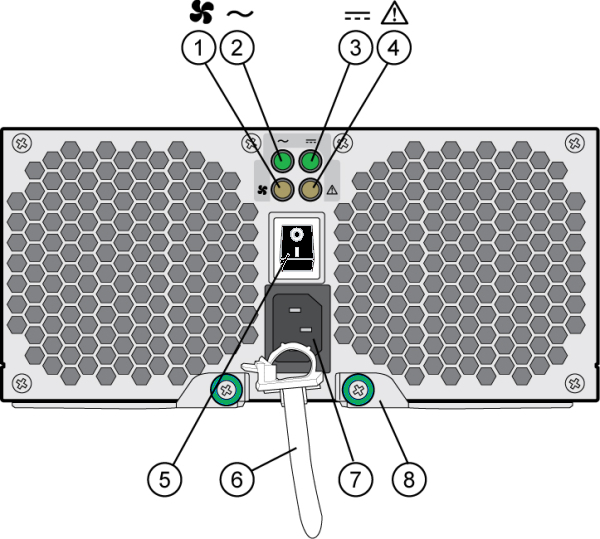

Figure 12  Indicateurs du module de ventilateur et d'alimentation de l'étagère Sun Disk Shelf

image:Illustration présentant les indicateurs d'alimentation et du module de ventilateur à l'arrière du boîtier d'unités
Légende de la figure
1 Témoin d'état du ventilateur de refroidissement
2 Témoin d'état de l'alimentation CA
3 Témoin d'état de l'alimentation CC
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt
6 Attache du câble d'alimentation
7 Connecteur d'entrée d'alimentation universel
8 Bras d'éjection droit et bascule de vis imperdable
