Contrôleurs 7420 en cluster avec étagères de disques mixtes (4 HBA)
Les illustrations suivantes montrent un sous-ensemble de configurations prises en charge pour les contrôleurs Oracle ZFS Storage 7420 en cluster avec quatre HBA. Pour câbler le contrôleur aux étagères de disques, reportez-vous à la section Introduction au câblage.
L'utilisation d'étagères de disques mixtes sur un contrôleur requiert les conditions suivantes :
-
Le contrôleur doit utiliser uniquement des HBA SAS-2 à 4x4 ports
-
N'utilisez pas des étagères de disques mixtes dans la même chaîne
Remarque - Pour les emplacements de port, consultez la section relative à la présentation matérielle du contrôleur correspondant dans le Guide d'installation des systèmes Oracle ZFS Storage Appliance. Les HBA SAS-2 4x4 ports sont uniquement pris en charge avec la version AK 2013.1.0 et les versions ultérieures.

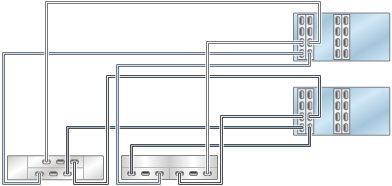

Figure 385 Contrôleurs 7420 en cluster avec quatre HBA connectés à deux étagères de disques mixtes dans deux chaînes (DE2-24 affiché à gauche)

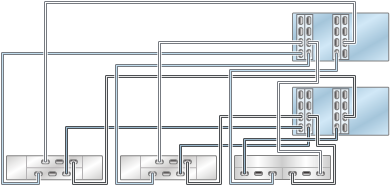

Figure 386 Contrôleurs 7420 en cluster avec quatre HBA connectés à trois étagères de disques mixtes dans trois chaînes (DE2-24 affiché à gauche)

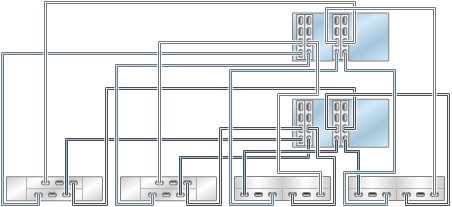

Figure 387 Contrôleurs 7420 en cluster avec quatre HBA connectés à quatre étagères de disques mixtes dans quatre chaînes (DE2-24 affiché à gauche)

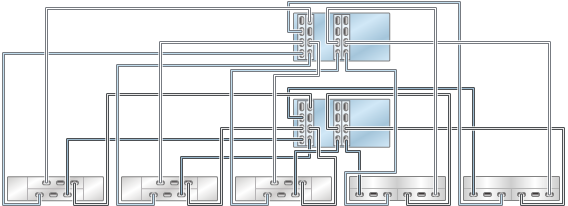

Figure 388 Contrôleurs 7420 en cluster avec quatre HBA connectés à cinq étagères de disques mixtes dans cinq chaînes (DE2-24 affiché à gauche)

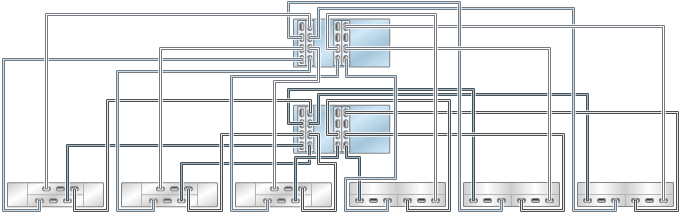

Figure 389 Contrôleurs 7420 en cluster avec quatre HBA connectés à six étagères de disques mixtes dans six chaînes (DE2-24 affiché à gauche)

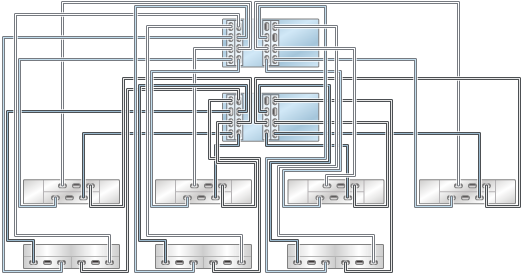

Figure 390 Contrôleurs 7420 en cluster avec quatre HBA connectés à sept étagères de disques mixtes dans sept chaînes (DE2-24 affiché en haut)
Figure 391 Contrôleurs 7420 en cluster avec quatre HBA connectés à huit étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)
Figure 392 Contrôleurs 7420 en cluster avec quatre HBA connectés à plusieurs étagères de disques mixtes dans huit chaînes (DE2-24 affiché en haut)
Figure 393 Plusieurs étagères de disques DE2-24 dans une chaîne unique
Figure 394 Plusieurs étagères de disques Sun Disk Shelf dans une chaîne unique
