Connexion des câbles de cluster
La carte d'interface cluster fournit trois liens redondants qui permettent à deux contrôleurs de communiquer entre eux. Les ports d'E/S du cluster fournissent deux liaisons série (0,1) et une liaison Ethernet. (Reportez-vous à la section Ports d'E/S du cluster de contrôleurs) Le câblage du cluster doit être effectué avant de mettre sous tension un des contrôleurs, et vous devez établir les trois liaisons avant de poursuivre la configuration.
Avant de commencer
Regroupez les trois câbles Ethernet d'1 mètre fournis pour connecter les contrôleurs en cluster. Si vous utilisez vos propres câbles Ethernet, assurez-vous qu'ils sont droits et de catégorie 5 ou supérieure.
-
Connectez les ports série du cluster de chaque contrôleur pour former un schéma croisé :
- Connectez un câble Ethernet entre le port série 0 d'un contrôleur et le port série 1 du second contrôleur.
-
Connectez un autre câble Ethernet entre le port série 1 d'un contrôleur et le port série 0 de l'autre contrôleur.
Les câbles entre les ports série forment un schéma croisé, comme l'illustrent les figures suivantes.
-
Connectez un câble Ethernet entre les ports Ethernet de chaque contrôleur.
La figure suivante illustre le câblage du cluster entre deux contrôleurs ZS4-4.
Figure 1 Câblage de cluster de contrôleurs ZS4-4, ZS3-4, 7420
Remarque - La carte de cluster pour le ZS3-4 et le 7420 est installée dans l'emplacement du cluster, comme indiqué dans la présentation du matériel pour chaque contrôleur dans le Manuel d'entretien client des systèmes Oracle ZFS Storage Appliance.La figure suivante illustre le câblage du cluster entre deux contrôleurs ZS3-2.

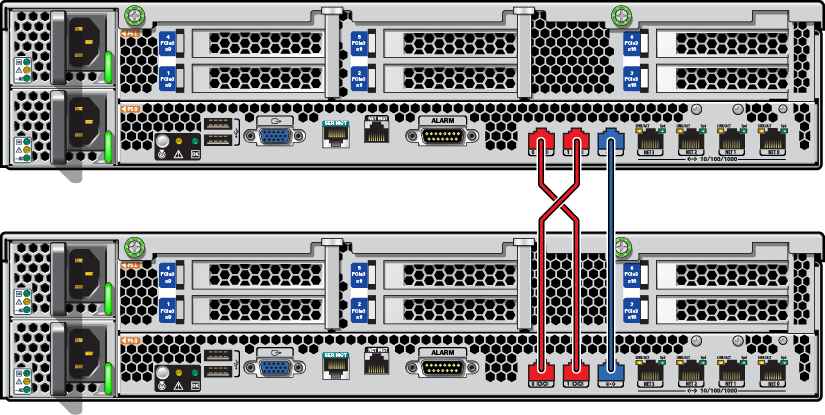

Figure 2 Câblage de cluster de contrôleurs ZS3-2
