VSM 6와 달리 고객 네트워크는 VSM 7 서버 노드에 직접 연결되지 않습니다. 대신 고객 네트워크 업링크가 2개의 ES1-24 스위치에 연결되며, 스위치는 2개의 VSM 7 서버 노드에 있는 이더넷 포트에 연결됩니다.

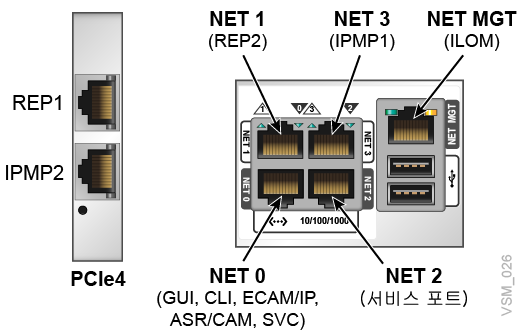

그림 6-1에서는 각 VSM 7 노드에 있는 IP 이더넷 포트를 보여줍니다.
네트워크 포트(NET0, NET1, NET2)는 2개의 ES1-24 스위치를 통해 여러 네트워크에 연결됩니다.
포트 0(NET0)은 사용자 인터페이스 연결(CLI, GUI, IP를 통한 ECAM)에 사용됩니다.
포트 1(NET1)은 Oracle Switch ES1-24 10GbE 이더넷 스위치에 연결됩니다.
포트 2(NET2)는 서비스 시 직접 연결을 수행할 수 있도록 예약된 전용 유지 관리 포트입니다. 각 스위치의 포트 1은 포트 2(NET2)에 대한 현장 유지 관리 전용입니다. 스위치 1은 노드 1에 연결되고 스위치 2는 노드 2에 연결됩니다.
포트 3(NET3)은 네트워크 스위치에 연결되지 않습니다. 다른 서버 노드에 있는 NET3에 직접 연결됩니다.
Twinville HBA 포트 PCIe4는 ES1-24 스위치를 통해 해당 네트워크에 연결됩니다.
포트 4는 RoIP(IP를 통한 복제)에 사용됩니다.
포트 5는 IPMP 연결에 사용됩니다.
2개의 Oracle ES1-24 네트워크 스위치가 랙 상단에 마운트되어 서버에서 고객 네트워크 환경으로의 네트워크 연결을 통합 또는 팬아웃합니다.
특히 스위치는 다음과 같은 기능을 제공합니다.
ILOM 포트를 제외한 모든 네트워크 연결에 대한 중복 연결
2개의 VTSS 서버에서 고객 네트워크 환경에 연결될 수 있는 8개의 RoIP 연결까지의 RoIP 연결 4개에 대한 집계 및 팬아웃
서버에서 단일, 중복 포트 쌍(각 스위치당 하나)으로의 ILOM 및 서비스 포트 연결 집계
두 서버에서 단일, 중복 포트 쌍(각 스위치당 하나)으로의 VTSS CLI, ASR/CAM 네트워크 집계

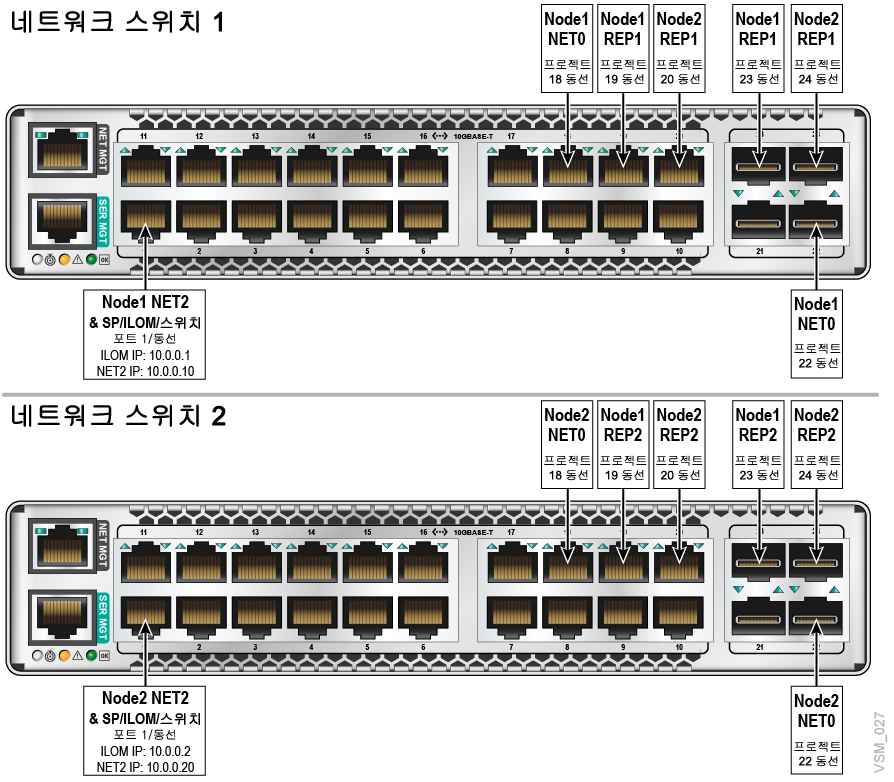

그림 6-2에서는 서버에서 2개의 ES1-24 이더넷 스위치로의 포트 지정을 보여줍니다.
포트 연결 시에는 전체 동선 또는 전체 광 섬유 케이블을 사용해야 하지만 단일 스위치에서는 두 가지를 모두 사용할 수 없습니다(예: NET0, REP1, REP2).
고객 네트워크는 ES1-24 스위치에 연결되어야 하며, VSM 7 서버 포트에 직접 연결될 수 없습니다.
VSM 7 랙의 ES1-24 스위치는 고객 네트워크 연결이 서버에 직접 연결되었던 VSM 6과 크게 달라진 점입니다. 그 대신 이제는 VSM 7에서 고객 네트워크가 스위치에 연결되고, 스위치가 서버에 연결됩니다.
NET0 인터페이스에 액세스하기 위해 고객은 스위치-1(노드 1 인터페이스) 및 스위치-2(노드 2 인터페이스) 모두에서 포트 18(동선/RJ45) 또는 포트 22(광 섬유 케이블)에 연결합니다.
노드 1의 Net0 트래픽의 경우 업링크가 고객 기반구조에서 포트 18(동선/RJ45의 경우) 또는 포트 22(광 섬유 케이블의 경우) 및 스위치 1에 연결됩니다.
노드 2의 Net0 트래픽의 경우 업링크가 고객 기반구조에서 포트 18(동선/RJ45의 경우) 또는 포트 22(광 섬유 케이블의 경우) 및 스위치 2에 연결됩니다.
복제 트래픽은 REPx 트래픽에 대해 2개의 10Gb 업링크(총 20Gb)를 보장합니다. REP1 트래픽은 스위치 1을 통과하고 REP2 트래픽은 스위치 2를 통과합니다. 노드에 적절한 대역폭을 제공하기 위해 REPx 트래픽에 대한 스위치의 업링크는 동일 서브넷에 있는 것으로 간주되고 고객 기반구조의 포트 채널로 구성됩니다.
노드 1 및 노드 2 모두에 대한 REP1 트래픽의 경우 업링크가 고객 기반구조에서 포트 19 및 20(동선/RJ45의 경우) 또는 포트 23 및 24(광 섬유 케이블의 경우) 및 스위치 1에 연결됩니다.
노드 1 및 노드 2 모두에 대한 REP2 트래픽의 경우 업링크가 고객 기반구조에서 포트 19 및 20(동선/RJ45의 경우) 또는 포트 23 및 24(광 섬유 케이블의 경우) 및 스위치 2에 연결됩니다.
