1 Introducción
El subsistema de almacenamiento de cinta virtual (VTSS) de StorageTek Virtual Storage Manager System 7 (VSM 7) de Oracle admite conectividad de cinta emulada a hosts IBM MVS, conexión a unidades de cinta reales (RTD), extensiones de bibliotecas virtuales (VLE) y otros VTSS para proporcionar emulación de dispositivos de cinta virtual, imágenes de cartuchos de cinta virtual y capacidad adicional de buffer para el entorno IBM MVS.
De forma alternativa, con la función de conexión de sistemas abiertos (OSA, Open Systems Attachment) de VSM 7, es posible configurar un VSM 7 para proporcionar emulaciones de unidades de cinta, cartuchos de cinta y bibliotecas de cinta que las aplicaciones de copia de seguridad de sistemas abiertos pueden usar para hacer copia de seguridad de los datos, restaurarlos y archivarlos.
Plataforma VSM 7
El VTSS de VSM 7 se entrega como un sistema de montaje en rack estándar basado en plataformas de servicio, almacenamiento y servidores de Oracle existentes. Los servidores, los contenedores de discos de almacenamiento y el contenedor de montaje en rack estándar se entregan como un sistema empaquetado.
El sistema operativo Solaris 11 es la base del entorno de software VTSS de VSM 7, que también incluye componentes de infraestructura de Solaris y software específico de VTSS. El entorno de software VSM 7 está preinstalado y preconfigurado para la funcionalidad de VTSS de modo que se requiere una configuración limitada en el nivel del sitio para integrar el producto en el entorno de cinta gestionada del cliente.
VSM 7 también incluye las interfaces y la compatibilidad necesarias para el funcionamiento dentro de un Tapeplex de VSM existente, incluida la compatibilidad con VTCS, la compatibilidad con VTSS heredado y la compatibilidad con ELS, HSC/SMC, NCS, VLE, SE Tools, VAT, LCM y CDRT.
Funcionalidad de VTSS de VSM 7
El VTSS de VSM 7 es una continuación del sistema VTSS de VSM 6, que reemplaza la pila de hardware de VSM 6 con los nuevos servidores, contenedores de discos de almacenamiento y tarjetas de E/S de Oracle. Esta nueva pila de hardware brinda mayor rendimiento y capacidad al VTSS.
Por ejemplo, se duplica la capacidad de almacenamiento de VSM 6; el rendimiento de replicación mejora gracias al uso de solo redes IP de 10 Gb; y la mayor velocidad del reloj del procesador, la memoria interna y el bus de E/S proporciona mejoras notables en el rendimiento del sistema.
Como reemplazo del VTSS de VSM 6, la funcionalidad y la vista del cliente del VTSS de VSM 7 son casi equivalentes, excepto allí donde se mejoraron el rendimiento, la conectividad y la facilidad de mantenimiento.
Las diferencias principales de la plataforma VTSS de VSM 7 respecto de la plataforma VTSS de VSM 6 son las siguientes:
-
Rendimiento y capacidad de almacenamiento mejorados con servidores y contenedores de discos de almacenamiento actualizados
-
Conectividad FC/FICON de 16 Gbps con ocho puertos
-
Conectividad IP de 10 Gbps en todo el VTSS y dentro del entorno de red del cliente
-
Dos switches de red que permiten agregar las conexiones o distribuirlas en abanico desde los servidores hasta el entorno de red del cliente
Solución VSM
El sistema StorageTek Virtual Storage Manager (VSM) de Oracle es la recopilación de productos de hardware y software que componen un sistema de cinta virtual basado en disco para proporcionar capacidades de gestión de almacenamiento de clase empresarial para el entorno mainframe de IBM. VSM optimiza las cargas de trabajo de transmisión y las funciones de copia de seguridad y recuperación, reduce la sobrecarga de gestión y maximiza la utilización de la capacidad de cinta para reducir los costos de protección de datos en una amplia gama de entornos de almacenamiento.
VSM almacena volúmenes de cinta virtual (VTV) en un buffer de disco en el VTSS y puede migrarlos, de manera opcional, a extensiones de bibliotecas virtuales (VLE), a unidades de cinta reales (RTD), o a ambos. Los VTV pueden tener un tamaño de hasta 32 GB. Cuando el host los necesita, si los VTV migrados no residen en el VTSS, se recuperan automáticamente al VTSS.
El sistema VSM incluye los siguientes subsistemas:
-
Software y hardware de VTSS.
El VTSS de VSM 7 admite conectividad de cinta emulada a hosts IBM MVS mediante interfaces FC o FICON, conexión FC o FICON a unidades de cinta reales (RTD), conexión IP a otros VTSS (VSM 7, VSM 6 o VSM 5) y VLE, y conectividad de host remoto con ECAM mediante IP y replicación de VTSS a VTSS.
-
Software de control de cinta virtual (VTCS).
El VTCS controla la creación, la supresión, la replicación, la migración y la recuperación de imágenes de cinta virtual en el VTSS, y, además, captura información de VTSS.
-
Enterprise Library Software (ELS).
ELS es el conjunto de programas mainframe de StorageTek que activa y gestiona el hardware de StorageTek Automated Cartridge System (ACS) y Virtual Storage Manager (VSM) en el entorno IBM MVS. ELS incluye el componente de software del host (HSC), el componente de gestión de almacenamiento (SMC) y el servidor HTTP.
-
Automated Cartridge System Library Software (ACSLS).
De forma alternativa, con la función de conexión de sistemas abiertos (OSA) de VSM 7, es posible configurar un VSM 7 para proporcionar emulaciones que las aplicaciones de copia de seguridad de sistemas abiertos pueden utilizar para operaciones de copia de seguridad, restauración y archivo.
Mientras que ELS y FICON se usan para el entorno IBM MVS, en cambio, la función OSA de VSM 7 usa ACSLS y el protocolo de canal de fibra (FCP) en los entornos de sistemas abiertos. La consola de VSM permite que ACSLS y VTCS estén disponibles para la función OSA de VSM 7.
Para obtener más información sobre la función OSA de VSM 7, consulte Capítulo 8, Función de conexión de sistemas abiertos.
-
Hardware y software de extensión de biblioteca virtual (VLE).
Las VLE se conectan por IP al VTSS de VSM 7 y funcionan como un destino de migración y recuperación para los volúmenes de cinta virtual (VTV, Virtual Tape Volume) de VTSS.
Nota:
VLE es compatible con la migración y la recuperación desde y hacia el almacenamiento de nube de Oracle. Un VSM 7 conectado a una VLE configurada correctamente puede usar la VLE para migrar y recuperar los VTV desde y hacia el almacenamiento de nube de Oracle en lugar de un disco local. Consulte la documentación de VLE para obtener detalles sobre esta función. -
Unidades de cinta reales (RTD, Real Tape Drives) conectadas a las bibliotecas de cinta físicas.
Las RTD funcionan como un destino de migración y recuperación para los volúmenes de cinta virtual (VTV, Virtual Tape Volume) de VTSS. Las RTD están conectadas por FC (para OSA) o por FICON a VSM 7 VTSS.

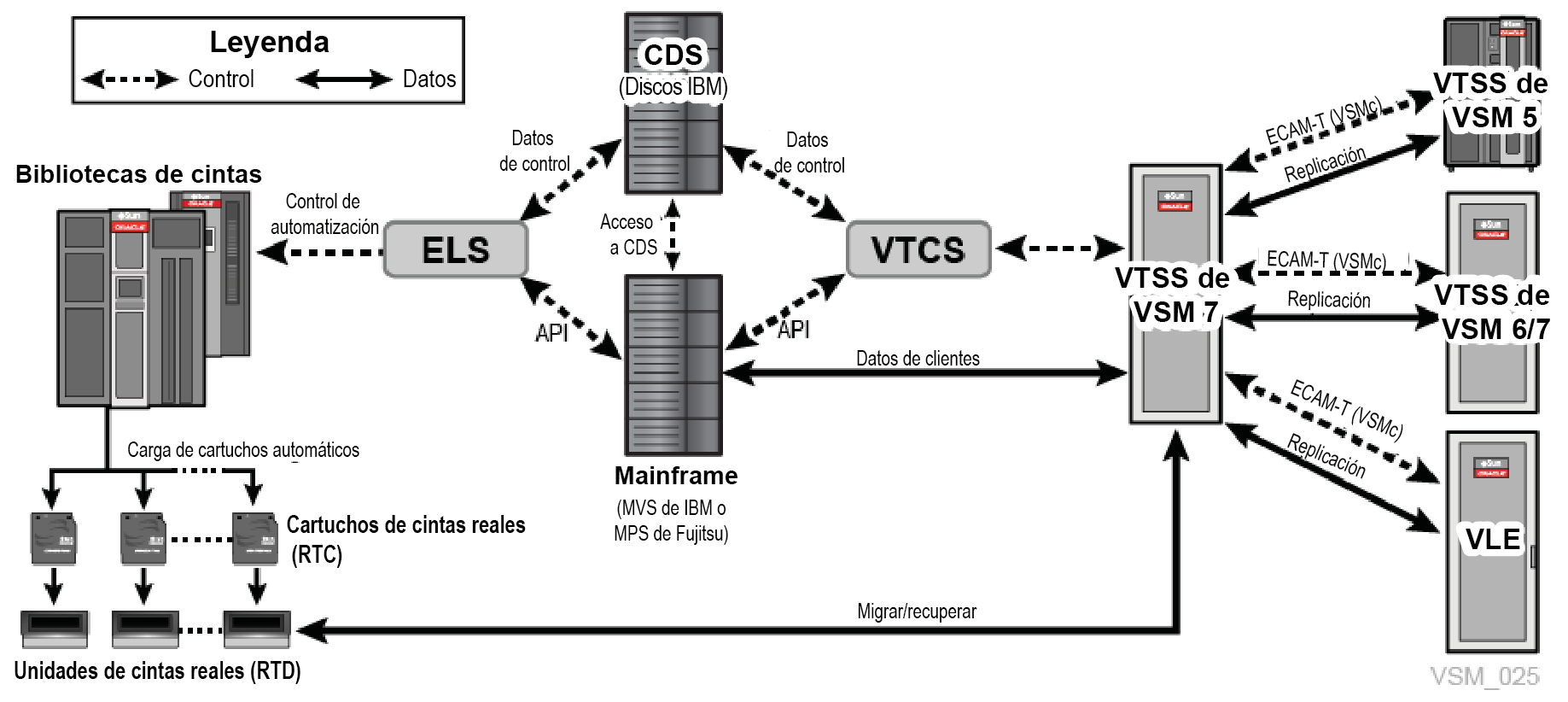

Los subsistemas de VSM se muestran en la Figura 1-2.
