模块概述
|

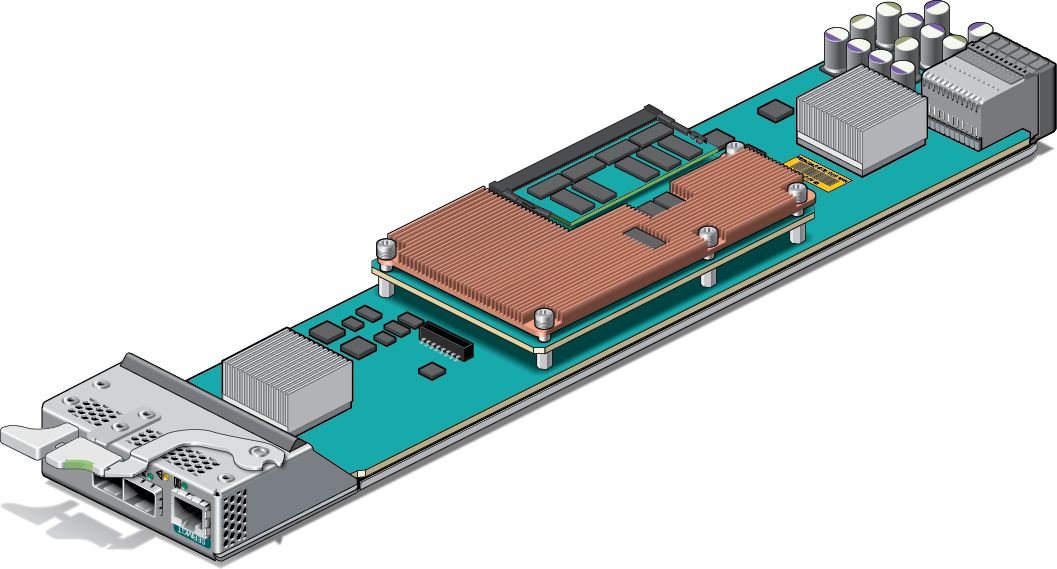

此可热插拔的 I/O 模块占用 Oracle Fabric Interconnect F2-12 交换机中的一个插槽。此模块提供到虚拟化交换机的 IB 主干以及光纤通道 SAN 的接口。
此模块的 IB 接口支持 SDR、QDR 和 EDR 速度（自动协商）。通过虚拟化交换机内部的套接字连接来连接到 IB 光纤网络。
该模块的 FC 接口由两个 FC 端口组成，它们是行业标准的全双工 SFP+ 光纤接口，提供的数据速率为 4 Gbps、8 Gbps 和 16 Gbps（自动协商）。
每个模块支持每个端口理论上最多 128 个虚拟 HBA (VHBA)，每个模块最多支持 256 个 VHBA。满载的虚拟化交换机可支持 12 个模块，最多提供 3072 个 FC vHBA。
温度传感器用来监视关键组件的工作温度。传感器通过编程方式设置了默认阈值设置。高温情况将作为警报被报告到交换机及其事件监视系统，例如 SNMP 或 Oracle ILOM。
有关交换机温度读数和温度警报的信息，请参阅《Oracle EDR InfiniBand Switches and Virtualized I/O Systems Administration Guide》（《Oracle EDR InfiniBand 交换机和虚拟化 I/O 系统管理指南》），网址为：http://docs.oracle.com/cd/E65867_01/html/E65872/index.html。
