插座和 LED 指示灯

语言：

此模块具有下列端口：

两个 SFP+ 20 针光纤端口，提供的数据速率为 4 Gbps、8 Gbps 和 16 Gbps。每个端口由两个光纤套管组成。一个套管提供端口的传输路径，另一个套圈提供端口的接收路径。
一个串行管理端口 (SER MGT)。

注意 - SER MGT 端口仅供 Oracle 使用。请勿使用此端口，除非 Oracle 技术支持人员明确指示这样做。

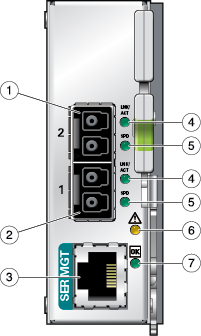

编号	说明
1	FC 端口 2，通过单独的传输和接收路径最多支持 16 Gbps 全双工 FC 通信。
2	FC 端口 1，通过单独的传输和接收路径最多支持 16 Gbps 全双工 FC 通信。
3	SER MGT，不供客户使用。
4	每个 FC 端口的链路/活动 (LNK/ACT) LED 指示灯。
5	每个 FC 端口的速度 (SPD) LED 指示灯。
6	模块故障 LED 指示灯（琥珀色）
7	模块正常 LED 指示灯（绿色）
