安装模块
- 确定必须与此任务结合执行的先决和后续安装任务。
请参见安装任务概述。
- 如果机架后门已装上，请打开它。
- 将模块从防静电包装中取出。

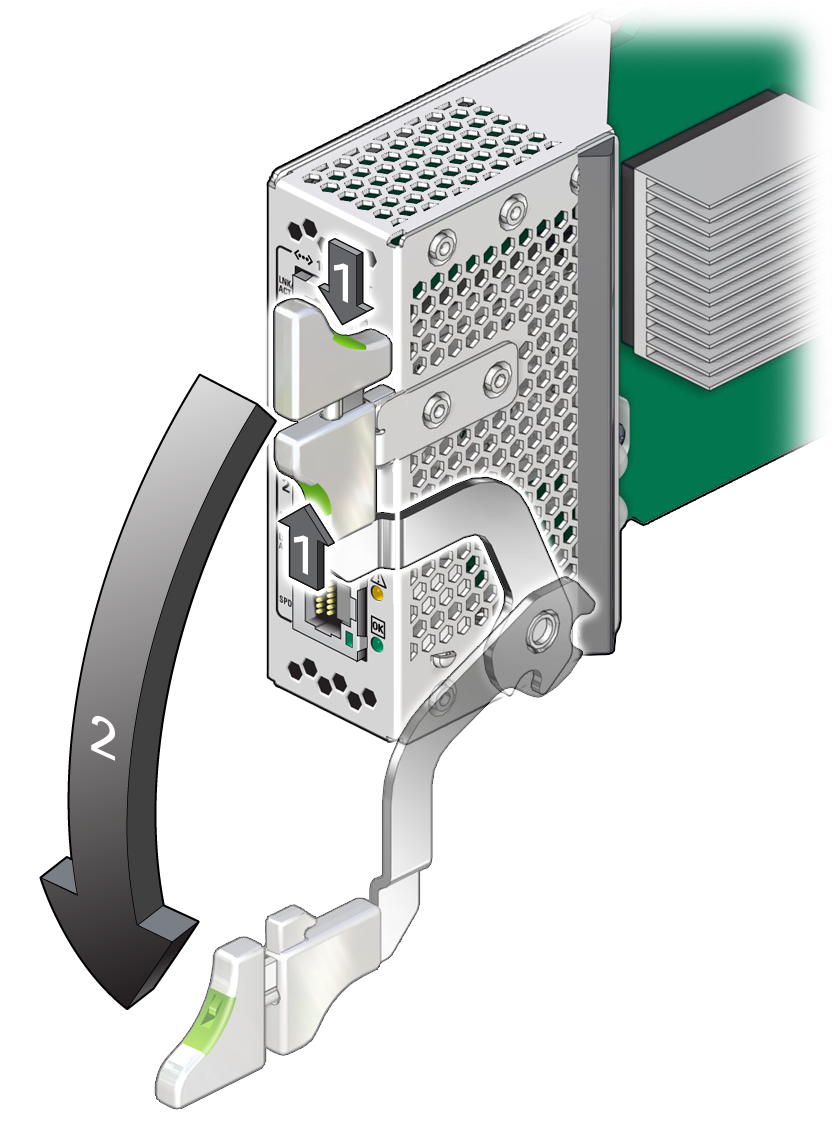

- 挤压释放杆的顶部和底部，将释放杆移到完全打开位置。
- 在插槽中安装模块时，将模块与插槽对齐。
LED 指示灯和数据电缆插口面向您，释放杆在右下方。
-

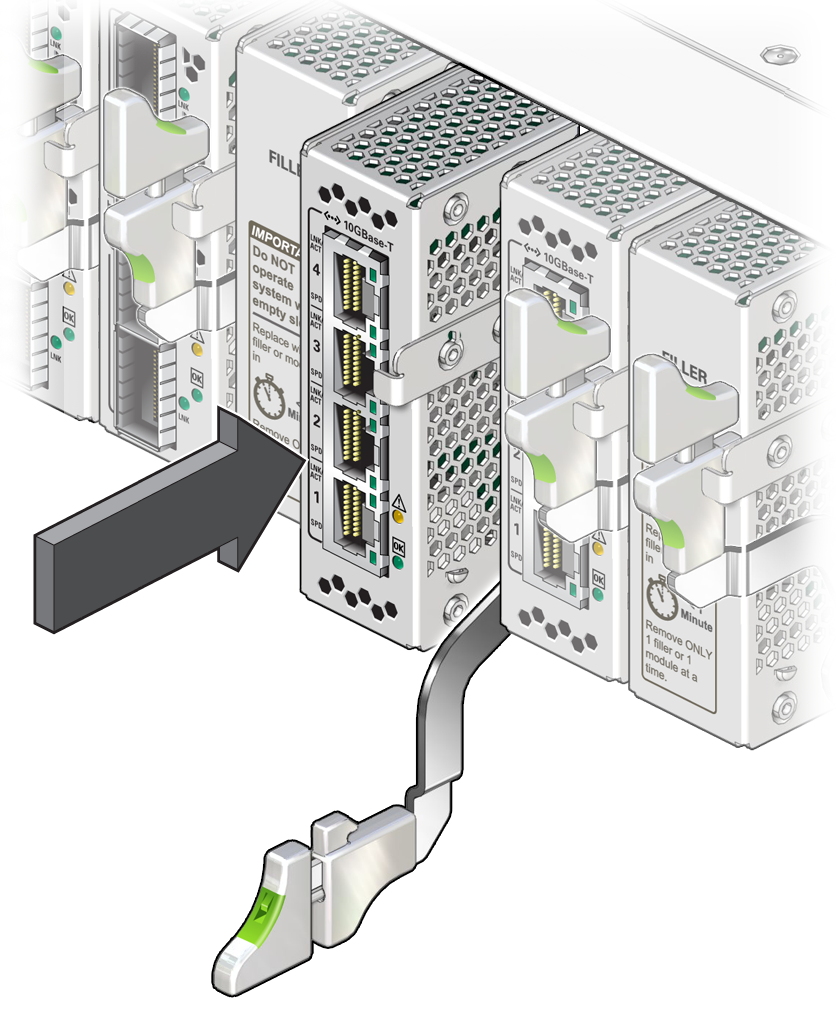

将模块滑动到机箱中。

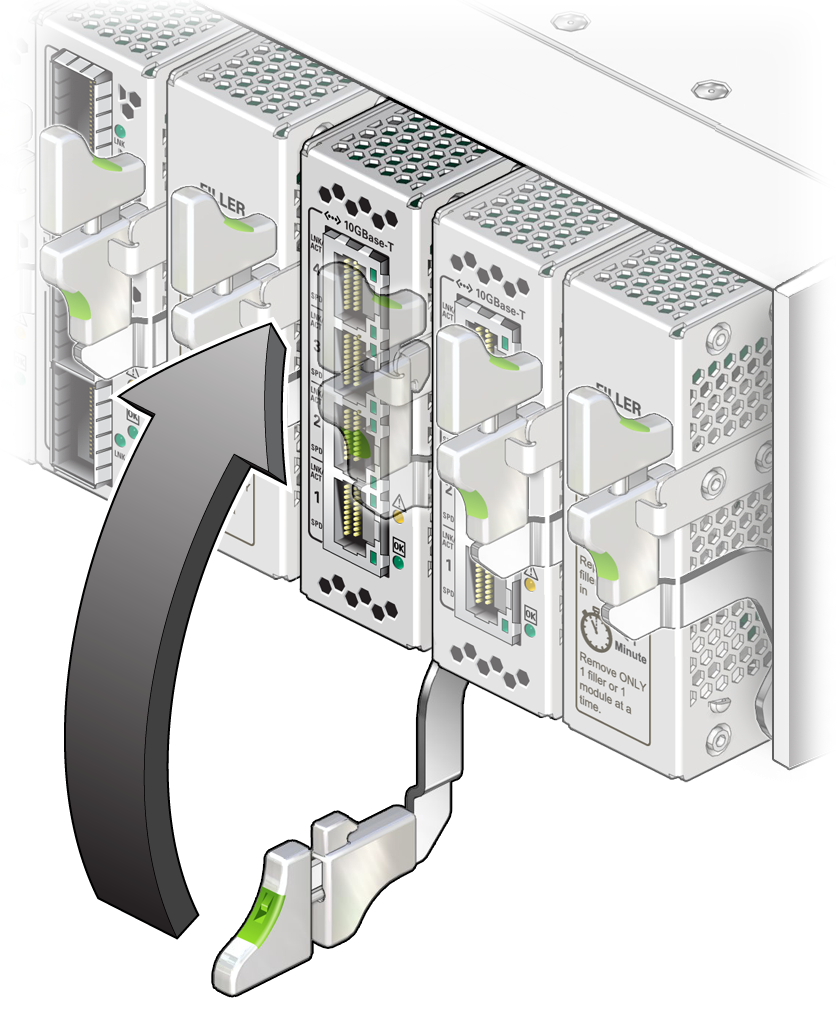

- 当模块几乎完全在插槽中就位并且释放杆开始上升时，在模块的顶部向下轻轻按压，以确保释放杆末端的刻痕卡入插槽入口的凹槽中以将模块固定。
注 - 当完全啮合时，请确保手柄出现在完全锁定位置，如示意图中所示。
- 等待大约 60 秒以确认绿色的正常 LED 指示灯亮起。
- 将数据电缆连接到模块。
请参见连接 RJ-45 以太网电缆。
