模块概述

特性 规范 每个端口支持的数据速率 2 IB 4x 接口，速度支持： 40 Gbps－QDR 56 Gbps－FDR 100 Gbps－EDR 连接器 RJ45 符合以太网标准 802.3an（10GBase-T 标准，仅限 10G） 引导 ROM 32 Mb SPI 闪存 EMI FCC A 类

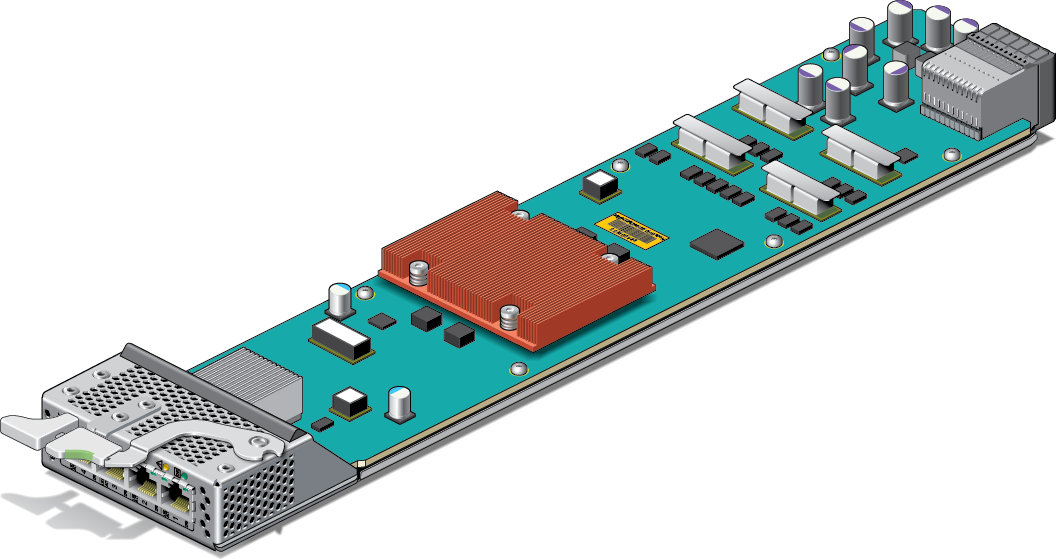

Oracle F2 四端口 10GBASE-T I/O 模块在 Oracle Fabric Interconnect F2-12 模块化交换机的每个插槽中提供了四个 10 GBASE-T 端口。Oracle Fabric Interconnect F2-12 模块化交换机中的模块插槽可以最多填充 12 个 I/O 模块来为 IB 网状结构网络连接的服务器提供以太网连接。此外，这些模块还可以为以太网覆盖网络提供网络服务。此模块有四个用于连接到 10GBASE-T L2 交换机的 RJ45 插槽。此模块仅支持 10Gbps 连接，不能自动协商为 1Gbps 或 100Mbps。

温度传感器用来监视关键组件的工作温度。传感器通过编程方式设置了默认阈值设置。高温情况将作为警报被报告到交换机及其事件监视系统，例如 SNMP 或 Oracle ILOM。

有关交换机温度读数和温度警报的信息，请参阅《Oracle EDR InfiniBand Switches and Virtualized I/O Systems Administration Guide》（《Oracle EDR InfiniBand 交换机和虚拟化 I/O 系统管理指南》），网址为：http://docs.oracle.com/cd/E65867_01/html/E65872/index.html。
