B 데이터 카트리지 레이블
카트리지 레이블에는 바코드 및 시각 문자가 있습니다. 시각 문자는 운영자가 사용하기 위한 것이며 라이브러리에서 사용되지 않습니다. 또한 시각 문자는 해당 문자의 바코드와 배열할 필요가 없습니다.
라이브러리 사용 카트리지 레이블
라이브러리에서 데이터 카트리지를 사용하는 경우 레이블은 레이블 크기에 대한 사양을 준수해야 합니다. 레이블 요구사항에 대한 자세한 내용은 라이브러리 사용 설명서를 참조하십시오. 반드시 이러한 사양을 따라야 합니다.
-
AIM Uniform Symbology Specification USS-39
-
ANSI MH10.8M-1993 ANSI Code 39 바코드 사양
-
ANSI NCITS 314-199X SCSI 3 매체 교환기 명령(SMC)
그림 1-8의 항목 1에 나와 있는 것처럼 레이블 부착 영역에 데이터 카트리지에 대한 레이블을 붙여야 합니다. 바코드를 아래로 향하게(데이터 카트리지의 허브 쪽, 허브는 그림의 아래쪽 뷰에 표시됨) 하여 레이블 영역에 레이블을 조심스럽게 부착합니다.
표준/Sport 카트리지 레이블
표준 데이터 카트리지 레이블은 8개 문자와 관련 바코드로 구성됩니다.
-
레이블의 처음 6개 문자는 고객 볼륨 ID(예: NGD018)입니다. 레이블 문자는 A-Z 및 0-9로 구성할 수 있습니다. 특수 문자(& $%@# 등)는 사용할 수 없습니다.
-
마지막 문자 2개는 매체 식별자입니다.
-
StorageTek T10000 카트리지(T10000A 및 B 드라이브로 기록됨)
표준 T10000A 및 데이터 카트리지의 경우 T1
T10000A 및 B sport 데이터 카트리지의 경우 TS
-
StorageTek T10000 T2 카트리지(T10000C 및 D 드라이브로 기록됨)
표준 T10000C 및 D 데이터 카트리지의 경우 T2
T10000C 및 D Sport 데이터 카트리지의 경우 TT
-

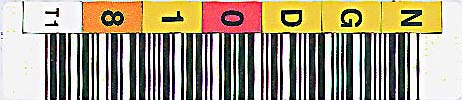

매체 식별자 뒤의 색은 표준 카트리지의 경우 일반적으로 흰색입니다. T1 카트리지 레이블의 예제는 그림 B-1에 나와 있습니다.
진단 카트리지 레이블
라이브러리에서 진단 카트리지로 인식하려면 데이터 카트리지의 레이블이 DG 및 공백으로 시작해야 합니다(세번째 문자는 사용되지 않음). 나머지 레이블 문자 5개는 다음과 같습니다.
-
xxx는 000에서 999까지일 수 있습니다.
-
매체 식별자(2자)
-
StorageTek T10000 카트리지의 경우 T1(T10000A 및 B 드라이브와 사용됨)
-
StorageTek T10000 T2 카트리지의 경우 T2(T10000C 및 D 드라이브와 사용됨)
-

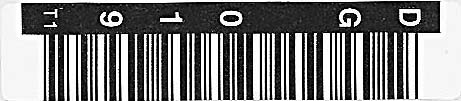

T10000A/B 드라이브에 대한 진단 카트리지 레이블 예제는 그림 B-2에 나와 있습니다.
청소 카트리지 레이블
청소 레이블 문자는 다음과 같습니다.
-
CLN(처음 문자 3개)
-
4번째에서 6번째 문자는 000에서 999까지일 수 있습니다(각 개별 청소 카트리지 식별용).
-
매체 식별자(2자):
-
T10000A 및 B 카트리지의 경우 CT
-
T10000C 카트리지의 경우 CC
-
T10000A, B, C 및 D 드라이브에 사용된 청소 카트리지의 경우 CL
-
T10000A 및 B 드라이브의 청소 카트리지 레이블 예제는 그림 B-3에 나와 있습니다.
