1 소개

Oracle StorageTek T10000 테이프 드라이브 제품군은 대용량 데이터 스토리지용으로 설계된 다양한 작은 모듈식의 고성능 장치를 제공합니다. 테이프 드라이브는 랙 마운트되거나 다양한 StorageTek 라이브러리에서 사용됩니다(그림 1-1). T10000 드라이브 제품군인 T10000A, T10000B, T10000C 및 T10000D와 같은 4가지 모델이 있습니다.

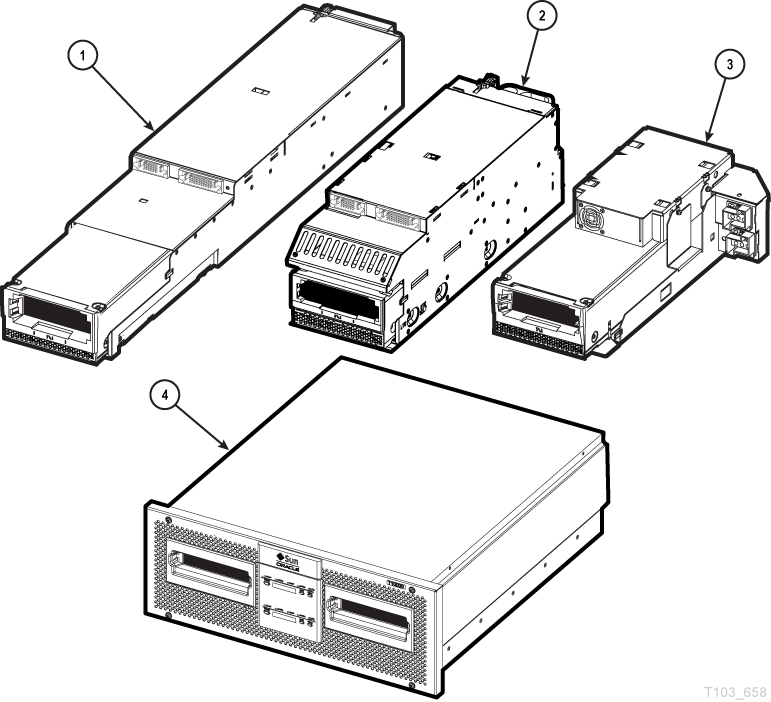

그림 1-1 T10000 테이프 드라이브 구성

주변 텍스트에서 그림 1-1 에 관해 설명합니다.

그림 범례:


1 - SL8500 구성
2 - SL3000 구성
3 - L180/L700e/L1400M 구성(T10000A 및 T10000B만 해당)
4 - 랙 마운트 구성

다음 라이브러리는 T10000 테이프 드라이브 제품군의 특정 모델을 지원합니다.

  • SL3000

  • SL8500

  • L180/L700e/L1400M(T10000A 및 T10000B만 해당)

  • 9310(T10000A만 해당)

테이프 드라이브 설명

드라이브는 고유, 단일 릴 카트리지를 사용합니다. 파일 릴은 카트리지 내부에 있으며 머신 릴은 테이프 드라이브 내부에 있습니다. 드라이브는 PRML(partial response, maximum likelihood)이라는 기술을 사용하여 고밀도 데이터 형식을 제공합니다. PRML을 사용하면 압축되지 않은 용량을 다음과 같은 최대값까지 기록 및 저장할 수 있습니다.

  • StorageTek T10000 카트리지:

    • T10000A 테이프 드라이브 사용 시 500GB(기가바이트)

    • T10000B 테이프 드라이브 사용 시 1TB(테라바이트)

  • StorageTek T10000 T2 카트리지:

    • T10000C 테이프 드라이브 사용 시 5.5TB(테라바이트)

    • T10000D 테이프 드라이브 사용 시 8.5TB(테라바이트)

T10000A 드라이브는 T10000A 드라이브에서 쓴 테이프 카트리지를 읽고 재생 이용할 수 있습니다.

T10000B 드라이브는 다음을 수행할 수 있습니다.

  • T10000A 드라이브에서 쓴 테이프 카트리지를 읽고 재생 이용할 수 있습니다.

  • T10000B 드라이브에서 쓴 테이프 카트리지를 쓰고, 읽고, 재생 이용할 수 있습니다.

T10000C 드라이브는 다음을 수행할 수 있습니다.

  • T10000A 또는 T10000B 드라이브 중 하나로 쓴 테이프 카트리지를 읽을 수 있습니다.

  • T10000C 드라이브에서 쓴 테이프 카트리지를 쓰고, 읽고, 재생 이용할 수 있습니다.

T10000D 드라이브는 다음을 수행할 수 있습니다.

  • T10000A, T10000B 또는 T10000C 드라이브에서 쓴 테이프 카트리지를 읽을 수 있습니다.

  • T10000C 드라이브에서 쓴 테이프 카트리지를 재생 이용할 수 있습니다.

  • T10000D 드라이브에서 쓴 테이프 카트리지를 쓰고, 읽고, 재생 이용할 수 있습니다.

테이프 드라이브는 광 섬유 호스트 연결을 사용하여 빠른 데이터 전송 속도를 제공합니다.

주:

추가 사양 및 요구사항은 부록 E 사양 및 부록 F 오염물 제어를 참조하십시오.

라이브러리 트레이 후면 패널

라이브러리 트레이 후면 패널에 특정 테이프 드라이브 항목이 있습니다(후면 패널에 대한 예는 그림 1-2 참조).

  • 인터페이스 포트

  • 이더넷 포트

  • 테이프 드라이브 표시기

    T10000A/B/C 표시기는 STATUS 및 CRYPT로 레이블이 지정됩니다.

    T10000D 표시기는 STATUS 및 MAINT로 레이블이 지정됩니다.

  • 테이프 드라이브 유지 관리 누르기 버튼

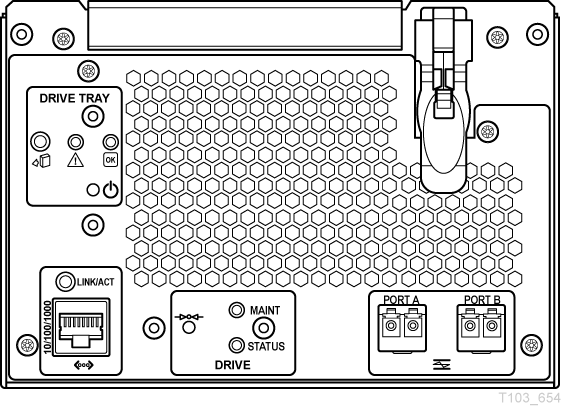

그림 1-2 SL8500 라이브러리 드라이브 트레이 후면 패널(새 트레이 디자인)

주변 텍스트에서 그림 1-2 에 관해 설명합니다.

인터페이스 포트 사용

T10000 테이프 드라이브를 다른 테이프 또는 디스크 부속 시스템과 동일한 호스트 버스 포트에 연결하는 것은 권장되지 않습니다. 대역폭 요구로 인한 호스트 버스 어댑터의 스트레스로 두 가지 솔루션 사이에서 허용할 수 없는 오류 복구 문제가 발생합니다.

T10000 테이프 드라이브는 ANSI 광 섬유 채널 사양에 따라 두 가지 포트의 연결을 지원합니다(InterNational Committee on Information Technology Standards [INCITS] 문서: SCSI Primary Commands -3, Section 5.6, 및 Fibre Channel Protocol -3 참조). 드라이브는 호스트가 Reserve/Release 또는 Persistent Reserve/Release 사양을 적용하는 경우 두 호스트를 지원합니다.

유지 관리 포트 사용

보증, 유지 관리 계약 또는 시간 및 재료 서비스가 적용되는 테이프 드라이브에 대한 모든 서비스 호출에는 후면 패널 유지 관리 (이더넷) 포트에 대한 물리적 액세스 및 연결이 필요합니다.

고객에게 서비스가 필요한 드라이브에 물리적으로 연결된 이더넷 케이블이 있는 경우 서비스 담당자는 이 케이블의 연결을 해제하고 필요한 서비스 작업을 수행해야 합니다.

  • 원격 지원 플랫폼에서 지원하는 T10000 비암호화 드라이브에는 플랫폼에 대한 드라이브의 이더넷 포트가 100% 지정되어야 합니다.

  • T10000 암호화 사용 드라이브에는 권한이 부여된 담당자가 수행하는 서비스 작동을 제외하고 암호화 서비스 네트워크에 대한 드라이브의 이더넷 포트가 100% 지정되어야 합니다.

암호화 및 원격 지원 플랫폼이 공존하는 경우 이더넷 포트는 서비스 네트워크를 사용하여 동시에 공유되어야 합니다.

주:

오라클은 드라이브의 유지 관리 포트를 허가되지 않은 용도로 사용함으로 인해 발생하는 드라이브 기능 오류에 책임을 지거나 이를 지원하지 않습니다.

권한이 부여되지 않은 사용은 다음 항목 이외의 드라이브 이더넷 포트 사용에 적용됩니다.

  • 암호화 1.x 환경(T10000C 및 T10000D에서 지원되지 않음)

  • 암호화 2.x 및 3.x 환경

  • StorageTek VOP(Virtual Operator Panel) 고객 또는 서비스 버전

  • SDP(Service Delivery Platform)

  • 서비스의 테이프 상태 검사 도구

  • STDS(StorageTek Diagnostic System)

T10000C 및 T10000D 드라이브는 IPv6 주소 지정을 지원합니다. T10000A 또는 B 드라이브는 드라이브 코드 레벨 1.40.x07 이상을 사용하여 IPv6 주소 지정을 지원합니다.

SL3000 라이브러리 트레이(새 디자인)

SL3000 라이브러리 드라이브 트레이(T10000D 버전의 새 디자인)의 후면 패널은 그림 1-3에 나와 있습니다.

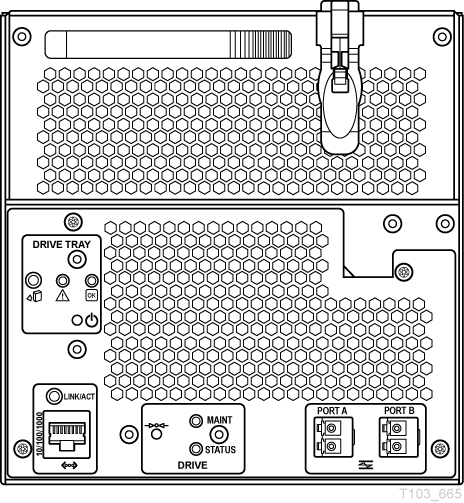

그림 1-3 SL3000 라이브러리 T10000D 드라이브 트레이 후면 패널(새 트레이 디자인)

주변 텍스트에서 그림 1-3 에 관해 설명합니다.

상태 및 유지 관리 표시기

T10000D 드라이브 트레이에는 STATUS(녹색) 및 MAINT(노란색)의 2가지 단일 색상 표시기가 있습니다. 이전 모델 T10000 드라이브에는 STATUS 및 CRYPT 표시기가 있습니다.

표시기 상태는 다음을 의미합니다.

녹색 표시기만(고정)

드라이브가 작동 중임을 나타냅니다.

느리게 깜박이기만 하는 녹색 표시기

드라이브가 부트 모니터 모드 상태입니다.

빠르게 깜박이기만 하는 녹색 표시기

드라이브가 IPL 모드 상태입니다.

노란색 표시기만(고정)

드라이브가 유지 관리 모드 상태입니다.

빠르게 깜박이기만 하는 노란색 표시기

드라이브가 덤프 모드 상태입니다.

녹색 표시기 및 노란색 표시기(고정)

드라이브에 서비스가 필요합니다.

한 주기마다 바뀌는 녹색 및 노란색 표시기

드라이브를 재설정하는 중입니다.

1분마다 바뀌는 녹색 및 노란색 표시기

특정 목적을 위해 드라이브를 식별하기 위한 시각 표시입니다.

녹색 및 노란색 표시기 꺼짐

드라이브 전원이 꺼져 있습니다.

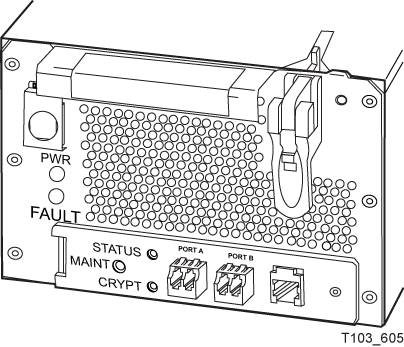

T10000 A, B, C 라이브러리 유형(원래 트레이 디자인)

후면 패널에는 누르기 버튼 스위치 1개, 다중 색상 표시기 2개, 커넥터 3개가 있습니다. 드라이브 상태 표시기는 모든 드라이브에 있지만 암호화 상태 표시기는 암호화가 가능한 T10000A, B 또는 C 드라이브에만 있습니다. 테이프 드라이브 특정 항목은 후면 패널의 하단 가장자리에 함께 모여 있으며 왼쪽에는 MAINT 누르기 버튼이 있고 오른쪽에는 이더넷 커넥터가 있습니다(그림 1-4 참조).

그림 1-4 SL8500 라이브러리 드라이브 트레이(T10000 A, B, C 원래 트레이 디자인)

주변 텍스트에서 그림 1-4 에 관해 설명합니다.

주:

드라이브 상태 표시기 상태는 테이블 1-1을 참조하십시오. 암호화 상태 표시기 상태는 암호화 상태 표시기를 참조하십시오.

드라이브 상태 표시기

후면 패널의 드라이브 상태 표시기는 드라이브의 일반적인 상태를 나타냅니다. 드라이브 전원 켜기 IPL 중 드라이브 상태 표시기는 일반적으로 느리게 깜박이는 빨간색, 느리게 깜박이는 주황색, 계속 켜져 있거나 느리게 깜박이는 녹색 순서로 표시됩니다.

주:

느리게 깜박이는 속도는 초당 한 주기이며 빠르게 깜박이는 속도는 초당 두 주기입니다. 일부 표시는 느리게 깜박이는 속도로 두 가지 색이 교대로 표시됩니다.

테이블 1-1에는 드라이브 상태 표시기의 다양한 상태에 대한 설명이 나와 있습니다.

테이블 1-1 드라이브 상태 표시기 상태 설명

표시기 상태 설명
 의미/작업

꺼짐

드라이브 전원이 꺼져 있음

드라이브에 전원이 공급되지 않습니다. 전원 공급 장치를 켜십시오. 전원 공급 장치 스위치가 켜진 상태에서 계속 꺼져 있으면 전원 관련 오류가 있을 수 있습니다.

빨간색

하드웨어 고장

프로세서가 작동하지 않습니다. 서비스를 호출하십시오.

빨간색(느리게 깜박이는 속도)

IPL 시작됨

부트 중, IPL이 완료될 때까지 드라이브와 통신할 수 없습니다.

주황색(느리게 깜박이는 속도)

기능 코드 로드 중

초기화 중입니다. IPL이 완료될 때까지 드라이브와 통신할 수 없습니다.

녹색

IPL 완료(덤프가 제공되지 않음)

정상 작동 상태입니다. 드라이브가 기능적인 작업을 수행할 준비가 되어 있습니다.

드라이브와의 통신이 가능합니다.

녹색(느리게 깜박이는 속도)

IPL 완료(덤프가 제공됨)

정상 작동 상태입니다. 드라이브가 기능적인 작업을 수행할 준비가 되어 있습니다.

드라이브와의 통신이 가능합니다.

주황색

부트 모니터

엔지니어링 유지 관리 모드입니다. 서비스를 호출하십시오.

빨간색 및 파란색(교대)

하드웨어 고장

전원 켜기 오류입니다. 서비스를 호출하십시오.

빨간색 및 녹색(교대)

서비스 모드

서비스 담당자에 의해 시작됩니다.

서비스 모드에 있는 동안 드라이브의 IP는 정적 10.0.0.1입니다.

빨간색 및 녹색(교대)

다시 덤프 상태

이 표시가 서비스 모드가 활성화되어 있지 않은 상태에서 제공되면 오작동이 되풀이되고 있음을 나타내는 것일 수 있습니다. 서비스를 호출하십시오.

빨간색(빠르게 깜박이는 속도)

덤프 중

드라이브가 덤프 작업을 수행하는 동안 전원을 제거하지 마십시오(드라이브 메모리가 손상될 수 있음). 통신이 없습니다.

주황색(빠르게 깜박이는 속도)

펌웨어 업데이트 진행 중

펌웨어 업데이트가 완료될 때까지 드라이브를 방해하지 마십시오. 업데이트가 완료되면 표시기가 빠르게 깜박이는 녹색으로 바뀝니다.

녹색(빠르게 깜박이는 속도)

펌웨어 업데이트 완료

드라이브가 유휴 상태일 때 IPL이 자동으로 시작되지 않으면 IPL을 시작합니다.

암호화 상태 표시기

암호화가 가능한 T10000A, B 또는 C 드라이브에는 테이프 드라이브의 후면 패널에 다중 색상 암호화 상태 표시기가 있습니다.

암호화 상태 표시기가 녹색인 경우 암호화할 수 있는 드라이브이지만 암호화가 사용으로 설정되어 있지 않음을 나타냅니다. 이 상태에서 드라이브는 비암호화 안전 모드에서만 작동하고 암호화된 테이프 카트리지를 읽거나 쓸 수 없습니다. 하지만 드라이브는 비암호화 작업에 대해 정상적으로 작동합니다.

드라이브가 암호화를 사용하도록 설정되면 표시기는 빨간색으로 바뀌어 드라이브가 무장됨 상태이며 암호화 모드에서 작동함을 나타냅니다. 이 상태에서는 드라이브가 암호화된 테이프 카트리지를 읽고 쓸 수 있습니다. 드라이브는 암호화되지 않은 테이프 카트리지도 읽을 수 있지만 암호화되지 않은 테이프 카트리지에 쓸 수 없습니다.

암호화 상태 표시기의 상태는 다음과 같습니다.

주:

느리게 깜박이는 속도는 초당 한 주기입니다.

표시기 상태: 꺼짐

  • 드라이브에 암호화 하드웨어가 없습니다.

표시기 상태: 녹색

  • 암호화가 가능하지만 사용으로 설정되지 않았습니다.

    • KMS 1.X: 암호화하지 않음

    • KMS 2.x 또는 OKM: 라이센스가 없음

  • 암호화되지 않은 일반적인 드라이브 쓰기 및 읽기 카트리지 작업입니다.

표시기 상태: 녹색(느리게 깜박임)

  • 모드: 재설정

  • 이전에 암호화가 사용으로 설정되었지만 키가 필요합니다. 드라이브는 읽기 전용으로 암호화되지 않은 카트리지 작업을 수행합니다.

    주:

    드라이브는 암호화가 사용으로 설정된 후에 암호화되지 않은 쓰기 작업을 수행할 수 없습니다.

표시기 상태: 빨간색

  • 모드: 무장됨, 유휴 상태

  • 암호화가 사용 설정되었거나 활성화 상태입니다. 암호화할 준비가 되었습니다.

표시기 상태: 빨간색(느리게 깜박임)

  • 모드: 무장됨, 활성 상태

  • 암호화 읽기 또는 쓰기 카트리지 작업이 진행 중입니다.

표시기 상태: 주황색

  • KMS 1.X: 매체 키가 필요합니다.

  • KMS 2.x 또는 OKM:

    • 등록되었으며 카트리지가 로드되지 않았습니다.

    • 등록되었으며 카트리지가 로드되었지만 KMS 키를 기다리는 중입니다.

표시기 상태: 주황색(느리게 깜박임)

  • 장치 키가 필요합니다(KMS 1.x만 해당).

표시기 상태: 순환

주:

표시기가 느리게 깜박이는 속도로 여러 색을 지속적으로 순환합니다.

  • 모드: 0으로 설정됨

    매체, 장치 및 키 사용으로 설정이 누락되었습니다. 드라이브를 사용할 수 없으며 제조 시 상태로 되돌려야 합니다.

추가 정보는 암호화 키 관리 설명서를 참조하십시오.

암호화 옵션

암호화 가능 T10000 테이프 드라이브는 data-at-rest 암호화를 지원합니다.

Federal Information Processsing Standards 준수:

  • FIPS PUB 140-2, Security Requirements for Cryptographic Modules

    • 레벨 1: 프로덕션급 요구사항을 사용하는 기본 레벨입니다.

    • 레벨 2: 물리적 변경 증거 및 역할 기반 인증에 대한 요구사항을 추가합니다.

  • 드라이브 코드 레벨 1.40.x07 및 KMS(Key Management System) 2.1을 사용하는 T10000A 드라이브는 FIPS 레벨 1을 준수합니다.

  • 드라이브 코드 레벨 1.40.x07 및 KMS(Key Management System) 2.1을 사용하는 T10000B 드라이브는 FIPS 레벨 2를 준수합니다.

  • 코드 레벨 1.51.318 및 Oracle Key Manager를 사용하는 T10000C 드라이브는 자기 테이프의 데이터에 FIPS 140-2 레벨 1 보안을 제공합니다.

  • 코드 레벨 4.07.107 및 Oracle Key Manager를 사용하는 T10000D 드라이브는 자기 테이프의 데이터에 FIPS 140-2 레벨 1 보안을 제공합니다.

다음 4가지 암호화 모드가 제공됩니다.

  1. 암호화를 해제합니다(제조 시 기본 값).

  2. KMS에서 가져온 키로 암호화를 사용으로 설정합니다(설정/해제 전환 가능).

  3. KMS에서 가져온 키로 암호화를 영구적으로 사용으로 설정합니다(AES 키 랩으로 보호됨). 이 모드에서는 암호화를 해제할 수 없습니다.

  4. DPKM(데이터 경로 키 관리 참조)

키 관리 솔루션

StorageTek Crypto Key Management Station(KMS 1.x), StorageTek Crypto Key Management System(KMS 2.x) 및 Oracle Key Management(OKM 3.x)는 장치 기반 암호화 솔루션을 제공합니다. 테이프 드라이브는 공장 출하 시 암호화가 가능하지만 암호화가 사용 설정되지 않은 상태로 배송됩니다. 드라이브를 암호화에 대해 명시적으로 사용으로 설정해야 합니다.

주:

암호화에 대해 사용으로 설정되지 않은 드라이브는 암호화된 테이프 카트리지를 읽거나 추가할 수 없습니다. 하지만 테이프 시작 부분(BOT)에서 암호화된 테이프를 덮어쓸 수 있습니다.

암호화가 사용으로 설정된 T10000 테이프 드라이브는 다음을 수행할 수 있습니다.

  • 지정된 쓰기 키를 사용하여 암호화된 모드에서만 테이프 카트리지에 쓰기

  • 적절한 읽기 키가 있는 경우 암호화된 테이프 카트리지 읽기

  • 암호화되지 않은 테이프 카트리지 읽기(카트리지에 쓰거나 추가할 수 없음)

  • 테이프 카트리지 포맷 또는 재생 이용

암호화가 사용으로 설정된 T10000 테이프 드라이브는 다음을 수행할 수 없습니다.

  • 암호화되지 않은 데이터를 암호화된 테이프 카트리지에 추가

  • 암호화되지 않은 테이프 카트리지 쓰기

Oracle/StorageTek 암호화 리소스

암호화 기능 및 T10000 테이프 드라이브의 기능에 대한 자세한 내용은 다음 위치에 있는 Oracle Key Manager 설명서 링크를 참조하십시오.

https://docs.oracle.com/en/storage#sw

암호화 옵션에 대한 자세한 내용은 영업 담당자에게 문의하십시오.

데이터 경로 키 관리

DPKM(데이터 경로 키 관리) 부속 시스템은 StorageTek 테이프 드라이브의 암호화에 대한 세번째 설치입니다. DPKM은 SCSI 4 명령 Security Protocol In 및 Security Protocol Out을 사용하여 테이프 드라이브를 암호화하는 StorageTek에서 호스트 기반 키 관리를 구현합니다. 암호화 키는 광 섬유 채널 인터페이스(FIPS 비준수)를 통해 테이프 드라이브로 전달됩니다. DPKM에서는 사용자가 각 테이프 카트리지의 암호화된 파일 및 암호화되지 않은 파일을 혼합할 수 있도록 하는 카트리지별 암호화 상태 설정/해제를 전환할 수 있습니다. Virtual Operator Panel을 사용하여 테이프 드라이브의 DPKM 기능을 사용 또는 사용 안함으로 설정할 수 있습니다.

드라이브 설정이 암호화 해제 또는 DPKM인 경우 덤프가 암호화되지 않습니다.

일반적인 드라이브 펌웨어 업데이트는 DPKM 모드에서 허용되지 않습니다. 드라이브가 DPKM 모드 상태인 경우 다음 지침을 따라 펌웨어를 업데이트합니다.

  1. CO(crypto officer)는 DPKM을 해제하는 데 필요합니다.

    주:

    DPKM을 해제하면 재부트하고 드라이브를 암호화 해제 모드로 IPL해야 합니다.

  2. CO가 펌웨어를 업데이트합니다.

    드라이브는 펌웨어가 업데이트되면 자동으로 재부트되거나 재부트되지 않을 수 있습니다.

    드라이브가 재부트되면 암호화 해제 모드에서 IPL이 수행됩니다.

  3. CO는 DPKM을 사용으로 설정하면 드라이브를 재부트하고 DPKM 모드로 IPL을 수행할 수 있습니다.

테이프 드라이브와 인터페이스 연결

T10000 테이프 드라이브는 내장되어 있는 물리적 운영자 패널이 없습니다. 따라서 일반적으로 VOP(Virtual Operator Panel) 응용 프로그램을 통해 라이브러리에 연결된 드라이브에 통신합니다.

Virtual Operator Panel

VOP 응용 프로그램 창(그림 1-5)에는 연결된 드라이브에 대한 GUI(그래픽 사용자 인터페이스)가 제공됩니다. GUI에는 여러 드라이브 상태 표시기 및 드라이브 메시지 창 2개(기본 및 보조)가 제공되는 메뉴 표시줄이 있으며 GUI의 아래쪽 부분에는 VOP 텍스트 메시지 창이 포함되어 있습니다. 추가 정보는 Virtual Operator's Panel User's Guide에서 확인할 수 있습니다.

주:

T10000C 드라이브와 함께 VOP를 사용하는 경우 드라이브 절전 상태를 보여주는 다른 표시기가 제공됩니다.

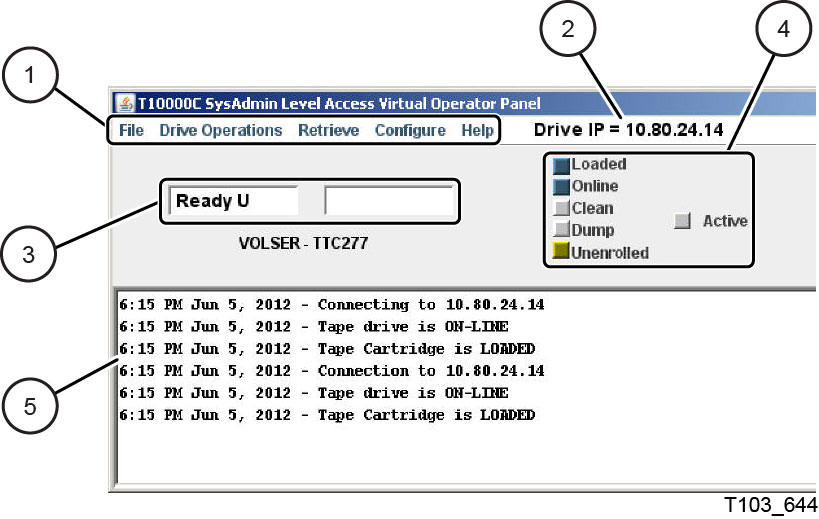

그림 1-5 T10000C 드라이브용 VOP 응용 프로그램 창

주변 텍스트에서 그림 1-5 에 관해 설명합니다.

그림 범례:


1 - 메뉴 표시줄
2 - 드라이브 IP 또는 이름
3 - 기본 및 보조 드라이브 메시지 창
4 - 드라이브 상태 표시기
5 - VOP 텍스트 메시지 영역

http://edelivery.oracle.com/에서 VOP를 다운로드합니다.

라이브러리 드라이브

구성 설정 및 유틸리티와 같은 수동 드라이브 작업은 드라이버의 후면 패널 이더넷 유지 관리 포트를 통해 VOP에서 지정할 수 있습니다.

랙 마운트 드라이브

랙에 마운트된 드라이브 작업은 일반적으로 드라이브 트레이 섀시 운영자 패널을 통해 수행됩니다(운영자 패널 컨트롤 및 표시기 참조). 하지만 VOP 및 드라이브 트레이 섀시의 후면 패널에 있는 이더넷 포트에 대한 연결을 사용하여 작동할 수도 있습니다.

보안 구성

VOP는 전용 LAN으로 구성된 서비스 네트워크에서 작동하도록 설계되었습니다. VOP, 테이프 드라이브, Crypto Key Management Station(드라이브가 암호화된 경우) 및 이더넷 스위치는 전용 LAN의 잠재적 구성요소입니다. 전용 LAN을 최적으로 사용할 수 있는 권장 사항을 통해 허용되지 않은 액세스로부터 보안을 유지할 수 있습니다. 서비스 네트워크 전용 LAN에 대한 자세한 내용은 StorageTek Crypto Key Management System, Systems Assurance Guide를 참조하십시오.

StorageTek Library Console

SL3000 및 SL8500 라이브러리에는 기본 드라이브 정보를 제공하는 SLC(StorageTek Library Console)라는 GUI가 있습니다. 다음 그림에 나와 있는 시스템 세부정보 드라이브 폴더에는 설치된 드라이브 목록 및 각 드라이브에 대한 데이터(드라이브 액세스 상태, 드라이브 유형, 드라이브 일련 번호 및 드라이브 코드 버전)가 포함되어 있습니다.

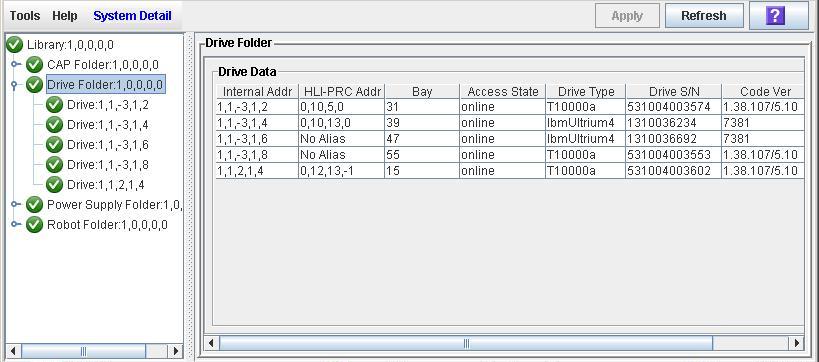

그림 1-6 StorageTek Library Console

주변 텍스트에서 그림 1-6 에 관해 설명합니다.

특정 드라이브를 선택할 때 드라이브 상태, 드라이브 등록 정보, 드라이브 표시 및 드라이브 트레이 정보와 같이 해당 드라이브에 대한 추가 고유 데이터를 확인할 수 있습니다(그림 1-7 참조).

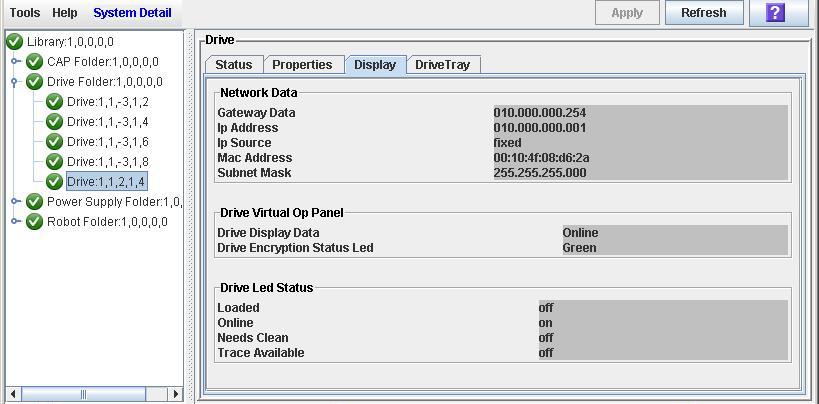

그림 1-7 드라이브 표시 - StorageTek Library Console

주변 텍스트에서 그림 1-7 에 관해 설명합니다.

주:

SLC 드라이브 폴더 정보가 자주 변경되므로 표시된 실제 데이터가 예제와 다를 수 있습니다. GUI의 물음표 버튼을 눌러 자세한 정보를 봅니다.

T10000 카트리지

T10000 테이프 드라이브는 5가지 카트리지 유형을 지원합니다.

  • StorageTek T10000 카트리지(T10000A 또는 B 드라이브):

    • 데이터: 500GB T10000A 또는 1TB T10000B

    • 데이터, sport: 120GB T10000A 또는 240GB T10000B

    • VolSafe, 용량: 500GB T10000A 또는 1TB T10000B

    • VolSafe, sport: 120GB T10000A 또는 240GB T10000B

    • 청소 카트리지: 50번 사용(CT 또는 CL 카트리지)

  • StorageTek T10000 T2 카트리지(T10000C 또는 D 테이프 드라이브):

    • 데이터: 최대 5.5TB T10000C 또는 8.5TB T10000D

    • 데이터, sport: 1TB T10000C 또는 1.6TB T10000D

    • VolSafe, 용량: 최대 5.5TB T10000C 또는 8.5TB T10000D

    • VolSafe, sport: 1TB T10000C 또는 1.6TB T10000D

    • 청소 카트리지: 50번 사용(CC 또는 CL 카트리지)

      주:

      T10000 테이프 드라이브는 기타 테이프 드라이브 유형에 대한 데이터 카트리지를 허용하지 않습니다.

그림 1-8는 StorageTek T10000 테이프 카트리지의 주요 영역을 식별합니다.

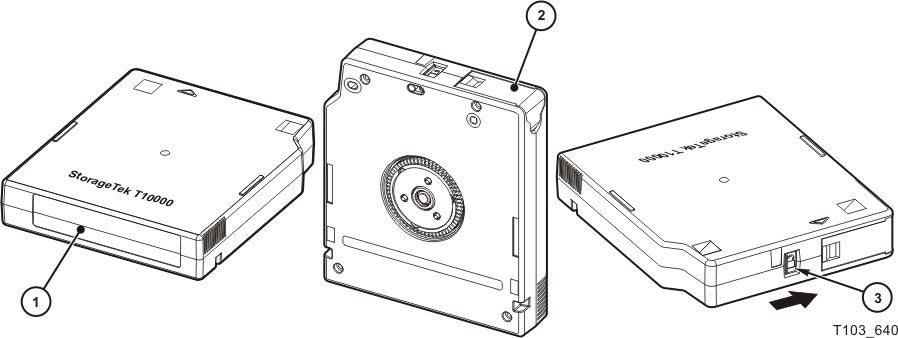

그림 1-8 T10000 카트리지

주변 텍스트에서 그림 1-8 에 관해 설명합니다.

그림 범례:


1 - 볼륨 레이블
2 - 리더 액세스 도어(카트리지 유형에 따라 검은색, 빨간색, 노란색 또는 흰색)
3 - 핑거 그립
4 - 파일 보호 스위치(카트리지 유형에 따라 검은색, 빨간색, 노란색 또는 흰색)
5 - 허브

표준 데이터 카트리지

데이터 카트리지는 표준 공통 읽기 및 쓰기 데이터 카트리지입니다(고유로 참조되기도 함). 데이터 카트리지에는 검은색 리더 액세스 도어가 있습니다(그림 1-8 참조). 레이블이 지정된 카트리지에는 T1(StorageTek T10000) 또는 T2(StorageTek T10000 T2) 중 하나인 매체 식별자가 있습니다.

StorageTek T10000 데이터 카트리지 사양에서는 15,000개의 마운트를 지원합니다.

StorageTek T10000 T2 데이터 카트리지 사양에서는 25,000개의 마운트를 지원합니다.

주:

해당 개수가 초과되면 테이프 드라이브에서 호스트에 경고 메시지를 발행합니다.

마운트는 테이크업 릴에 테이프를 스레드하고 로드 지점으로 이동하는 테이프 드라이브로 정의됩니다.

진단 카트리지

진단 카트리지는 특별 레이블이 제공되는 특수한 용도의 데이터 카트리지입니다. 진단 카트리지는 일반적으로 서비스 담당자가 사용하며 대부분의 라이브러리는 하나 이상의 진단 카트리지를 저장합니다(진단 카트리지 레이블 참조).

Sport 카트리지

Sport 카트리지는 소량 버전의 고유 데이터 카트리지입니다. Sport 카트리지에는 빨간색 리더 액세스 도어가 있습니다(그림 1-8 참조).

StorageTek T10000 카트리지 사양에서는 15,000개의 마운트를 지원합니다.

StorageTek T10000 T2 카트리지 사양에서는 25,000개의 마운트를 지원합니다. 해당 개수가 초과되면 테이프 드라이브에서 경고 메시지를 발행합니다.

VolSafe 데이터 카트리지

VolSafe 데이터 카트리지는 write-once 데이터 카트리지입니다. 이 카트리지는 테이프 자체를 삭제하지 않으면 지울 수 없습니다. 테이프 드라이브는 테이프에 데이터를 쓰며 카트리지가 가득 찰 때까지 빈 공간에 카트리지에 대한 데이터를 추가합니다. 테이프 드라이브는 카트리지를 여러 번 읽을 수 있습니다. VolSafe 카트리지는 법률상 이유로 저장해야 하며 변경해서는 안되는 정보에 일반적으로 사용됩니다. VolSafe 카트리지에는 두 가지 버전이 있습니다.

  • VolSafe 카트리지—노란색 리더 액세스 도어로 이 카트리지를 식별할 수 있습니다(그림 1-8 참조). 이 카트리지에는 표준 데이터 카트리지와 동일한 용량이 제공됩니다.

  • Sport VolSafe 카트리지—노란색 리더 액세스 도어 및 빨간색 파일 보호 스위치로 이 카트리지를 식별할 수 있습니다(그림 1-8 참조). 이 카트리지에는 sport 데이터 카트리지와 동일한 용량이 제공됩니다.

청소 카트리지

이름에서 알 수 있듯이 청소 카트리지를 사용하여 최대 50번까지 드라이브 헤드를 청소할 수 있습니다. 이 수를 초과하여 청소 카트리지를 사용하려고 하면 테이프 드라이브가 청소 카트리지를 거부하고 호스트에 오류 메시지를 게시합니다. 흰색 리더 액세스 도어로 청소 카트리지를 식별할 수 있습니다(그림 1-8 참조). 청소 카트리지 버전은 여러 개가 있습니다.

  • T10000A 또는 B 청소 카트리지(CT 매체 식별자)

  • T10000C 전용 청소 카트리지(CC 매체 식별자)

  • T10000 드라이브 4개 모델 모두를 청소하는 청소 카트리지(CL 매체 식별자)

Media Information Region

T10000 테이프 드라이브는 각 테이프 카트리지에 기록된 정보를 사용하여 액세스 시간을 단축시키고 카트리지 수명을 유용하게 관리합니다. 이 정보는 카트리지의 RFID(Radio Frequency Identification) 칩 및 MIR(Media Information Region)로 알려진 영역에 있는 테이프의 시작 부분에 기록됩니다. RFID에 저장된 정보는 MIR에 저장된 정보의 적절한 하위 세트입니다. 매체 정보는 통계 카운터 및 데이터 포인터의 두 가지 범주에 해당됩니다.

통계 카운터

통계 카운터에는 카트리지 사용이 반영되며 읽기 및 쓰기 작동, 오류 작동, 누적 마운트 및 기타 사용에 대한 정보가 포함됩니다.

데이터 포인터

데이터 포인터 정보는 물리적 테이프 매체의 고객 (논리적) 데이터를 찾는 데 사용되는 디렉토리(맵)입니다. 고객 데이터는 압축되어 테이프의 드라이브 제어 블록에 기록되므로 기록된 데이터를 효율적으로 찾으려면 맵이 필요합니다. 이 맵은 테이프 매체의 고객 데이터와 물리적 블록 사이의 인덱스를 제공합니다. 데이터가 기록되면 드라이브는 이 맵에 액세스하여 고객 데이터에 대한 액세스를 최적화합니다.

고객 데이터를 찾거나 구분하기 위해 블록을 식별하는 논리적 객체가 테이프 매체의 물리적 위치로 변환되며 드라이브가 블록을 읽을 수 있는 가장 빠른 방법을 결정합니다. 블록이 물리적으로 현재 위치에서 약간 떨어져 있을 경우 계산 작업이 빠른 속도로 블록 위치를 찾은 다음 보통 속도의 읽기가 수행됩니다.

매체 정보의 존재는 일반적으로 문제가 없는 한 고객에게 투명하게 제공됩니다. 정보 업데이트가 마운트 해제 중 실패하는 경우 이 상황이 발생할 수 있습니다. 잘못된 매체 정보는 여러 영역에 영향을 끼칩니다. 잘못된 매체 정보로 고속 위치 지정이 가능하게 되므로 모든 작업을 느린 속도 모드로 강제 전환합니다. 이로 인해 테이프 시작부터 순차적 읽기에 미치는 영향은 없습니다. 하지만 요청된 블록에 대해 순차적 저속 읽기의 기본값 찾기를 사용하는 작업의 경우 처리에 더 많은 시간이 필요할 수 있습니다.

주:

특정 테이프 카트리지에서 성능이 떨어지는 경우 잘못된 매체 정보를 의심할 수 있습니다.

다음 절에서는 매체 정보가 처리되는 방법 및 정보를 사용하여 발생할 수 있는 문제 파악에 대해 설명합니다.

일반적인 처리

테이프 카트리지를 로드할 때마다 매체 정보가 테이프 매체에서 읽히며 드라이브 상주 메모리에 저장됩니다. 드라이브 메모리에서 로드된 후 테이프 상주 RFID에 read-invalid 상태가 기록됩니다. 현재 마운트 세션의 작업 결과가 반영되지 않으므로 테이프 상주 매체 정보는 열려 있음, read-invalid로 표시됩니다. 현재 마운트 세션 중 이후 모든 매체 정보 액세스가 드라이브 상주 정보에 저장됩니다. 카트리지에 쓰기가 수행되지 않을 경우 RFID는 MIR 디렉토리 정보가 계속 완전히 유효함을 의미하는 read-invalid 상태로 유지됩니다. 쓰기가 수행된 후 RFID는 테이프의 MIR 디렉토리 정보가 잘못되었음을 의미하는 write-invalid로 표시됩니다.

T10000 드라이브는 정보의 드라이브 상주 복사본을 사용하여 읽기 전용 기능에 대한 고객 데이터 포인터에 액세스합니다. 통계 카운터는 메모리 상주 정보에서 드라이브 작동으로 지속적으로 업데이트됩니다.

카트리지가 언로드 루틴의 일부로 언로드되면 닫힌 상태 표시가 설정된 채로 드라이브 상주 정보가 카트리지의 RFID 및 테이프 상주 MIR에 기록됩니다.

상호 밀도 카트리지 처리

드라이브의 기록 과정에서 사용되는 형식과 다른 데이터 밀도 형식으로 기록된 데이터 카트리지가 로드될 때마다 모델별 MIR 처리가 수행됩니다. 혼합된 T10000 드라이브 모델이 있는 환경에서 필수 펌웨어 업데이트를 통해 고밀도 드라이브의 RFID를 읽을 수 있는 저밀도 드라이브에 대한 기능이 제공됩니다.

고유 데이터 카트리지 또는 T10000A 드라이브에서 쓴 Sport 카트리지의 경우 다음이 가능합니다.

  • T10000A, B, C 또는 D 드라이브에서 RFID를 읽거나 업데이트할 수 있습니다.

  • T10000A, B, C 또는 D 드라이브에서 MIR을 읽을 수 있습니다.

  • T10000B, C 또는 D 드라이브에서 MIR을 업데이트할 수 없습니다.

  • 적합한 펌웨어 업데이트가 설치되면 T10000A, B, C 또는 D 드라이브 카운터를 업데이트할 수 있습니다.

  • T10000A 또는 B 드라이브가 카트리지를 재생 이용할 수 있습니다.

고유 데이터 카트리지 또는 T10000B 드라이브에서 쓴 Sport 카트리지의 경우 다음이 가능합니다.

  • RFID:

    • T10000A, B, C 또는 D 드라이브가 읽을 수 있습니다.

    • T10000B, C 또는 D 드라이브가 업데이트할 수 있습니다.

  • T10000B, C 또는 D 드라이브가 MIR을 읽을 수 있습니다.

  • T10000A, C 또는 D 드라이브가 MIR을 업데이트할 수 없습니다.

  • 적합한 펌웨어 업데이트가 설치되면 T10000B, C 또는 D 드라이브 카운터를 업데이트할 수 있습니다.

  • T10000A 또는 B 드라이브가 카트리지를 재생 이용할 수 있습니다.

    주:

    T10000A 또는 B 드라이브가 읽을 수 없는 밀도 데이터 형식으로 데이터 카트리지를 식별하는 경우 VOP(Virtual Operator Panel) 또는 랙 마운트 드라이브의 물리적 운영자 패널에 3215를 표시합니다.

고유 데이터 카트리지 또는 T10000C 드라이브에서 쓴 Sport 카트리지의 경우 다음이 가능합니다.

  • RFID:

    • T10000A, B, C 또는 D 드라이브가 읽을 수 있습니다.

    • T10000C 또는 D 드라이브가 업데이트할 수 있습니다.

  • T10000C 또는 D 드라이브가 MIR을 읽을 수 있습니다.

  • T10000A 또는 B 드라이브가 MIR을 업데이트할 수 없습니다.

  • 적합한 펌웨어 업데이트가 설치되면 T10000C 드라이브 카운터를 업데이트할 수 있습니다.

  • T10000C 또는 D 드라이브가 카트리지를 재생 이용할 수 있습니다.

고유 데이터 카트리지 또는 T10000D 드라이브에서 쓴 Sport 카트리지의 경우 다음이 가능합니다.

  • RFID:

    • T10000A, B, C 또는 D 드라이브가 읽을 수 있습니다.

    • T10000D 드라이브가 업데이트할 수 있습니다.

  • T10000D 드라이브가 MIR을 읽을 수 있습니다.

  • T10000A, B 또는 C 드라이브가 MIR을 업데이트할 수 없습니다.

  • 적합한 펌웨어 업데이트가 설치되면 T10000D 드라이브 카운터를 업데이트할 수 있습니다.

  • T10000D 드라이브가 카트리지를 재생 이용할 수 있습니다.

잘못된 매체 정보 조건

T10000 드라이브에 대해 잘못된 매체 조건 네 가지는 다음과 같습니다.

  • 카트리지의 RFID를 읽을 수 없습니다. 드라이브에서 카트리지 마운트를 거부합니다(403B의 FSC). 카트리지를 엔지니어링으로 되돌려 고객 데이터를 복구합니다.

  • 카트리지의 RFID를 부분적으로 읽을 수 있습니다. 드라이브가 카트리지를 읽기 전용으로 마운트합니다.

  • RFID 및 MIR이 동기화되지 않습니다. 신뢰할 수 있는 RFID의 성긴 블록 정보 또는 MIR의 미세 블록 정보가 없습니다. 카트리지를 사용할 수 있지만 원하는 고객 데이터까지 모든 데이터를 순차적으로 읽으면서 드라이브가 블록 정보를 재구성해야 합니다.

    주:

    이 시나리오로 드라이브가 블록 정보를 재구성하는 데 한 시간 이상 걸릴 수 있으며 호스트에서 실행 중인 응용 프로그램이 시간 초과될 수 있습니다.

  • MIR이 손상되었거나 읽을 수 없습니다. 카트리지의 미세 블록 위치 정보를 사용할 수 없습니다. 테이프는 RFID에서 성긴 블록 정보와 함께 사용할 수 있지만 성능이 떨어집니다.

    드라이브는 잘못된 MIR과 함께 카트리지를 로드할 때마다 4031 또는 4032 정보 제공 FSC를 게시합니다. 테이프 카트리지에 잘못된 매체 정보가 있을 경우 이를 수정하려면 작업을 수행해야 합니다. 잘못된 매체 정보는 여러 가지 방법으로 수정할 수 있습니다.

    • VOP를 통해 매체 수정 유틸리티를 실행합니다(MIR 재구축(VOP) 참조).

    • 드라이브가 호스트 명령을 처리하면서 매체 정보를 복구합니다. 단, 속도가 매우 느립니다.

테이프 드라이브 기능

T10000C 및 T10000D 테이프 드라이브에 대해 다음 기능을 사용할 수 있습니다.

일부 기능 설명은 다음 위치의 백서를 참조하십시오.

http://www.oracle.com/technetwork/server-storage/sun-tape-storage/documentation/index.html

StorageTek 데이터 무결성 검증

StorageTek DIV(Data Integrity Validation)는 StorageTek T10000이 드라이브로 전송되는 각 레코드에 대해 응용 프로그램 또는 파일 시스템에서 제공하는 체크섬을 검증할 수 있도록 합니다. 사용자가 생성한 체크섬은 테이프에 각 레코드와 함께 저장되며 이후 읽기 또는 확인 작업에 대해 검사될 수 있습니다(호스트에 데이터 전송에 대한 추가 오버헤드 없음). 이 기능을 사용하는 방법에 대한 자세한 내용은 다음에서 확인할 수 있습니다.

  • StorageTek T10000 Tape Drive Fibre Channel Reference Manual

  • Redefining Tape Usage with StorageTek Tape Tiering Accelerator and StorageTek In-Drive Reclaim Accelerator(백서)

DIV 기능은 FC 테이프 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다.

StorageTek 최대 용량

최대 용량은 일반적으로 테이프 간 복사 작업이 성공했는지를 확인하기 위해 예약되는 테이프 용량을 사용할 수 있게 해 줍니다. 이 기능을 사용하는 방법은 StorageTek T10000 Tape Drive Fibre Channel Interface Reference Manual을 참조하십시오. 이 기능은 T10000C의 용량을 최대 5.5TB까지 또는 T10000D의 용량을 최대 8.5TB까지 늘립니다.

최대 용량은 기본적으로 해제되어 있으며(VOP를 통해 사용으로 설정됨) FC 드라이브 및 VSM에서 사용할 수 있으며 응용 프로그램 지원이 필요하지 않습니다.

StorageTek File Sync Accelerator

StorageTek FSA(File Sync Accelerator)를 통해 응용 프로그램이 테이프 표시 또는 기타 동기화 작업을 기록함으로써 일반적으로 발생하는 백 히치를 줄이거나 제거할 수 있습니다.

최대 용량은 기본적으로 설정되어 있으며(VOP를 통해 사용 안함으로 설정됨) FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요하지 않습니다.

백서 Maximizing Tape Performance with the StorageTek T10000 Tape Drives를 참조하십시오.

StorageTek Tape Application Accelerator

StorageTek TAA(Tape Application Accelerator)는 데이터 스트림에 동기화 명령을 삽입하는 응용 프로그램에도 불구하고 테이프에 대한 쓰기 처리량을 향상시킵니다. TAA가 사용으로 설정된 경우 드라이브는 테이프 표시를 버퍼된 테이프 표시로 변환하며 동기화를 NO-OP로 변환합니다. 버퍼된 테이프 표시 및 NO-OP로 인해 테이프 드라이브가 버퍼의 컨텐츠를 비우며 백 히치가 발생하는 것이 아니므로 테이프에 데이터가 기록되는 속도가 빨라집니다.

TAA 기능은 기본적으로 해제되어 있으며(VOP를 통해 사용으로 설정됨) FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요하지 않습니다.

TAA 구성을 사용으로 설정하기 전에 사용자는 특정 응용 프로그램의 테이프 표시 쓰기 및 동기화 사용 방식을 결정해야 합니다. 파일 동기화 및 테이프 표시 쓰기라는 용어는 FICON 환경과 광 섬유 채널 환경에서 다르게 정의됩니다.

  • TAA 가 FICON 드라이브에서 사용으로 설정된 경우 파일 동기화는 항상 NO-OP로 변환되며 테이프 표시는 항상 버퍼링된 테이프 표시로 취급됩니다.

    주:

    이 기능은 지연된 오류를 처리하는 환경에서만 사용해야 합니다. 이 기능이 사용으로 설정되면 테이프 표시 전송을 통해서도 데이터가 테이프에 성공적으로 기록되었는지 확인되지 않습니다. 명령이 완료된 후 버퍼된 데이터가 테이프에 기록되면 지연 오류가 보고될 수 있습니다. FICON 환경에서만 이중 쓰기 작업에서 이 기능을 사용해야 합니다.

  • 개방형 시스템 환경의 TAA 작업은 사용자의 스토리지 응용 프로그램이 전원 오류 또는 재설정 조건 이후에 자동으로 작업을 다시 시작하는지 여부에 따라 다릅니다.

    • 장애 이벤트 이후 작업을 다시 시작하도록 설계된 응용 프로그램의 경우 Oracle은 테이프 표시를 버퍼링된 테이프 표시로 취급하지 않고 파일 동기화를 NO-OP로 변환하도록 TAA를 구성할 것을 권장합니다.

    • 장애 이벤트 이후 작업을 다시 시작하도록 설계되지 않은 응용 프로그램의 경우 Oracle은 출력 유형 작업을 테이프 드라이브 두 개로 이중화할 것을 권장합니다.

    백서 Maximizing Tape Performance with the StorageTek T10000 Tape Drives를 참조하십시오.

StorageTek Search Accelerator

SSA(StorageTek Search Accelerator)는 FICON 응용 프로그램이 최대 1024바이트 길이까지 검색할 수 있도록 합니다. 이 기능은 일반적으로 FICON 환경에서 메인프레임 HSM 감사 성능을 향상시킵니다.

SSA 기능은 FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다(API를 사용할 수 있음).

백서 Using Oracle’s StorageTek Search Accelerator를 참조하십시오.

StorageTek MIR 보조 검색

StorageTek T10000C 및 T10000D 테이프 드라이브는 카트리지의 MIR(Media Information Region)에 대한 액세스를 지원합니다. 이 명령은 StorageTek T10000B 테이프 드라이브와 비슷한 SCSI Read Buffer 명령을 사용하여 구현됩니다. MIR 데이터는 테이프 레코드에 대한 위치 정보를 제공하며 응용 프로그램이 테이프에서 처음 읽을 레코드를 정렬하는 데 사용할 수 있습니다. T10000 MAS N677 엔지니어링 문서에서 이 기능에 대해 설명합니다.

MAS 기능은 FC 테이프 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다.

StorageTek In-Drive Reclaim Accelerator

주:

이 기능은 표준 카트리지에서만 지원됩니다.

StorageTek IDR(In-Drive Reclaim Accelerator)을 사용하면 전체 테이프를 되감지 않고도 테이프의 공간을 재생 이용할 수 있습니다. 응용 프로그램은 이 기능을 최대한 활용할 수 있도록 분할 영역 맵을 저장하고 관리해야 합니다. StorageTek VSM(Virtual Storage Manager)은 StorageTek T10000B, T10000C 및 T10000D 드라이브에서 이 기능을 지원합니다. 이 기능에 대한 자세한 내용을 보려면 현지 영업 담당자에게 문의하여 ALP User's Guide의 복사본을 얻으십시오.

IDR 기능은 FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다(API를 사용할 수 있음).

StorageTek Tape Tiering Accelerator

주:

이 기능은 표준 카트리지에서만 지원됩니다.

StorageTek T10000C 및 T10000D 드라이브에는 테이프 분할 기능이 있습니다. 응용 프로그램은 해당 분할 영역을 구성하여 테이프에서의 파일 세트 위치를 제어할 수 있습니다. 테이프 시작 부분 근처에 있는 데이터 세트는 EOT(테이프 끝) 근처에 기록된 데이터보다 빠르게 액세스할 수 있다는 특성을 가집니다.

  • 응용 프로그램이 테이프에서의 데이터 위치를 관리할 수 있게 되었습니다.

  • TTA(StorageTek Tape Tiering Accelerator)를 사용하면 분할 영역을 읽기 전용으로 만들 수 있습니다.

  • TTA는 다음을 제공합니다.

    • T10000C 드라이브에서 쓴 카트리지의 논리적 볼륨 480개

    • T10000D 드라이브에서 쓴 카트리지의 논리적 볼륨 600개

TTA 기능은 FC 및 FICON 드라이브에서 사용할 수 있으며 응용 프로그램 지원이 필요합니다(API를 사용할 수 있음).

이 기능에 대한 자세한 내용을 보려면 현지 영업 담당자에게 문의하여 ALP User's Guide의 복사본을 얻으십시오.
