2 랙 마운트 컨트롤 및 표시기

이 장에는 랙 마운트 드라이브에 위치한 표시기 및 스위치에 대한 정보가 나와 있습니다.

전면 패널

T10000 테이프 드라이브 랙 마운트 구성 섀시에는 드라이브가 하나 이상 포함되어 있습니다. 섀시 전면 패널(그림 2-1)에서 별도의 카트리지 슬롯을 통해 각 드라이브에 테이프 카트리지를 수동으로 로드하거나 언로드할 수 있습니다. 전면 패널에도 카트리지 슬롯 사이에 마운트된 이중 운영자 패널이 있습니다. 위쪽 부분은 드라이브 A(왼쪽)에 사용되며 아래쪽 부분은 드라이브 B(오른쪽)에 사용됩니다.

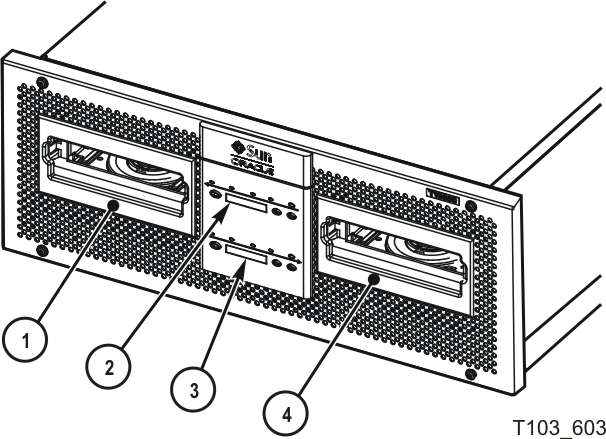

그림 2-1 랙 마운트 섀시 전면 패널

그림 범례:

1 - 카트리지 슬롯 드라이브 A

2 - 운영자 패널 드라이브 A

3 - 운영자 패널 드라이브 B

4 - 카트리지 슬롯 드라이브 B

슬롯 로드/언로드

카트리지 슬롯은 StorageTek T10000 또는 StorageTek T10000 T2 테이프 카트리지만 허용합니다. 기타 모든 카트리지 유형은 T10000 테이프 드라이브로 로드되지 않습니다. 테이프 카트리지를 삽입하면 로더 메커니즘이 카트리지를 허브 모터 쪽으로 낮추고 테이프를 스레딩합니다.

운영자 패널 컨트롤 및 표시기

랙 마운트 섀시 이중 운영자 패널(그림 2-2)은 랙 마운트 T10000 테이프 드라이브 두 개에 대한 독립적인 컨트롤 및 표시기를 제공합니다. 각 섹션에는 누르기 버튼 마이크로 스위치 4개, 표시기 4개 및 10자 디스플레이 창이 포함되어 있습니다. 테이블 2-1에는 컨트롤에 대한 설명이, 테이블 2-2에는 표시기에 대한 설명이 나와 있습니다.

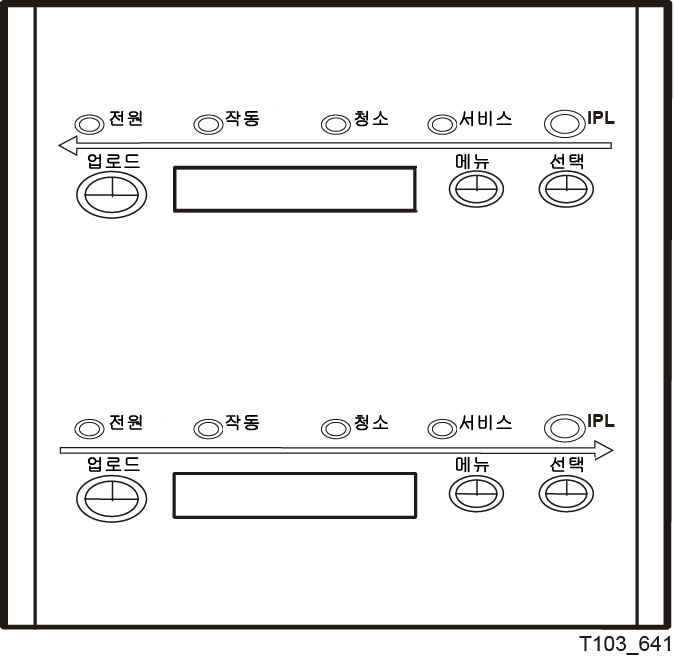

그림 2-2 운영자 패널

테이블 2-1은 4가지 운영자 패널 누르기 버튼 마이크로 스위치이며 각각 사용에 대해 설명합니다.

테이블 2-1 운영자 패널 컨트롤

누르기 버튼	사용
언로드	카트리지 되감기 및 언로드 작업을 시작합니다.
메뉴	메뉴 시퀀스를 통해 단계를 수행하거나 디스플레이 창 옵션에 대해 No를 선택합니다.
선택	디스플레이 창에 나타나는 옵션에 대해 Yes를 선택하거나 메뉴 시퀀스 중 변수를 토글/증가합니다.
IPL(들어가 있음)	IPL을 시작합니다.

테이블 2-2에는 전면 패널 표시기 상태 및 권장되는 작업이 나와 있습니다. 이 표에는 표시기 4개(전원, 작동, 청소 및 서비스), 표시기 상태, 표시 의미, 권장되는 작업이 나와 있습니다.

테이블 2-2 운영자 패널 표시기

표시기 상태	의미	권장되는 작업
전원: 꺼짐 작동: 꺼짐 청소: 꺼짐 서비스: 꺼짐	드라이브의 전원이 꺼져 있습니다.	드라이브의 전원을 켭니다.
전원: 깜박임 작동: 꺼짐 청소: 꺼짐 서비스: 꺼짐	전원이 켜져 있고 IPL이 진행 중입니다.	IPL이 완료될 때까지 기다립니다.
전원: 지속적으로 깜박임 작동: 꺼짐 청소: 꺼짐 서비스: 꺼짐	IPL 시퀀스 전원 켜기에 실패했습니다.	드라이브 전원을 껐다가 켭니다. 문제가 지속되면 권한이 부여된 서비스 담당자에게 문의하십시오.
전원: 켜짐 작동: 꺼짐 청소: 꺼짐 서비스: 꺼짐	전원이 켜져 있고 IPL이 완료되었지만 카트리지가 로드되지 않았습니다.	필요에 따라 카트리지를 로드합니다.
전원: 켜짐 작동: 켜짐 청소: 꺼짐 서비스: 꺼짐	전원이 켜져 있고 카트리지가 로드되었습니다(테이프는 이동하지 않음).	호스트 소프트웨어 응용 프로그램의 읽기/쓰기 명령에 대한 준비가 되었습니다.
전원: 켜짐 작동: 깜박임 청소: 꺼짐 서비스: 꺼짐	전원이 켜져 있고 카트리지가 로드되었습니다(테이프 이동).	없음. 찾는 중이거나 읽기/쓰기 작업이 진행 중입니다.
전원: 켜짐 작동: 켜짐/꺼짐 청소: 켜짐 서비스: 꺼짐	드라이브 테이프 경로를 청소해야 합니다(테이프 드라이브 청소 참조).	청소 카트리지를 삽입합니다.
전원: 켜짐 작동: 깜박임 청소: 깜박임 서비스: 꺼짐	청소 카트리지가 로드되어 이동 중입니다.	청소 작업이 완료될 때까지 기다리십시오.
전원: 켜짐 작동: 켜짐/꺼짐 청소: 꺼짐 서비스: 깜박임	오류가 발생했으며 덤프 데이터가 저장됩니다.	디스플레이 메시지를 읽어 보십시오. 메시지에 대한 자세한 내용은 테이블 D-1를 참조하십시오.
전원: 켜짐 작동: 꺼짐 청소: 꺼짐 서비스: 켜짐(지속)	드라이브 하드웨어 오류가 발생했습니다.	IPL을 시작합니다. 문제가 지속되면 권한이 부여된 서비스 담당자에게 문의하십시오.

운영 패널 디스플레이 창

창에 드라이브 작업과 관련된 영숫자 메시지가 표시됩니다.

• 드라이브 상태

• 메뉴 선택 및 구성 선택

• 오류 메시지 및 결함 증상 코드

• 호스트 생성 메시지

디스플레이 창은 10개의 배열 세그먼트에 대한 수평 행으로 구성됩니다. 각 세그먼트는 점 35개(가로 5개, 세로 7개)로 이루어진 배열입니다. 각 배열은 대문자 또는 소문자 알파 문자, 숫자 또는 특수 문자(예: 별표 [*])로 구성할 수 있습니다.

10자를 넘는 다중 메시지 또는 메시지가 창에 표시되며 필수 문자 그룹 간에 교체됩니다.

주:

부록 D에는 디스플레이 창에 표시할 수 있는 메시지가 나와 있습니다.

후면 패널

그림 2-3에는 랙 마운트 섀시의 후면이 나와 있습니다. AC 전원 커넥터 1개, 드라이브 전원 공급 장치 두 개에 AC 전원을 공급하는 AC 스위치 1개(드라이브 사이에 내부적으로 마운트됨)

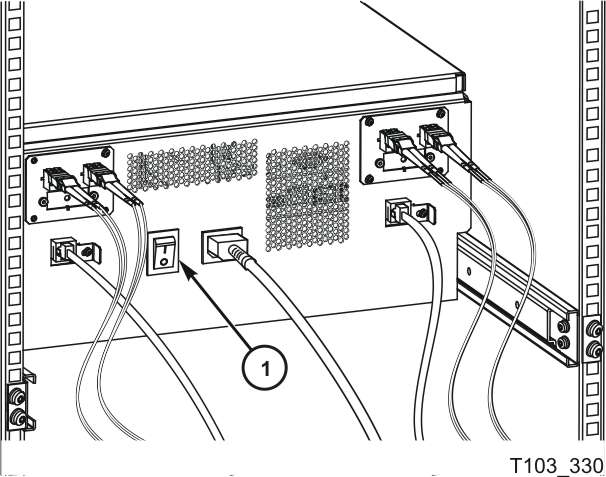

그림 2-3 랙 마운트 섀시 후면 패널

그림 범례:

1 - AC 전원 스위치

주:

암호화 가능 드라이브에 대한 드라이브 상태 표시기 및 암호화 상태 표시기는 드라이브 냉각 그리드를 통해 볼 수 있습니다(T10000D 테이프 드라이브에 적용되지 않음).
