4 VSM 콘솔 구성 시나리오

이 장에서는 다음과 같은 구성 시나리오 샘플을 보여줍니다.

데이터베이스 구성

다음 구성은 두 가지 데이터베이스 모드 예입니다.

SQL 데이터베이스

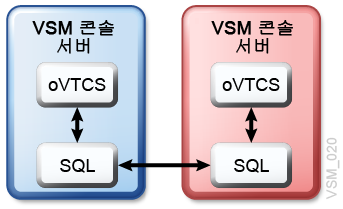

그림 4-1에서는 SQL 데이터베이스 서비스를 사용하는 일반적인 구성을 보여줍니다. 이 구성은 가장 일반적인 구성입니다.

VSM 콘솔 초기 구성을 수행한 후 oVTCS MGMTDEF ACTIVATE 명령을 통해 oVTCS 정책을 로드하고 oVTCS 구성을 수행합니다. 이러한 작업은 SMCUUUI 유틸리티를 통해 수행됩니다. 메인프레임 구성에서 oVTCS 정책 매개변수 파일 로드를 참조하십시오.

MGMTDEF 및 oVTCS 구성이 완료된 후 VSM 콘솔 시스템을 전체 서비스 레벨로 전환할 수 있습니다.

그림 4-1 SQL 서비스를 사용하여 구성

주변 텍스트에서 그림 4-1 에 관해 설명합니다.

HSC CDS

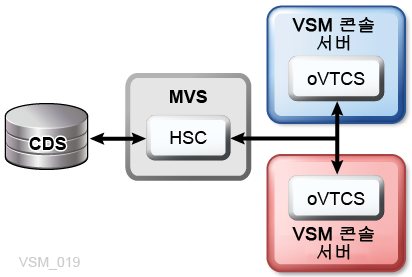

그림 4-2에서는 HSC CDS를 사용한 구성을 보여줍니다.

기존 프로덕션 환경에 HSC CDS를 사용한 VTCS가 포함된 상태에서 VSM 콘솔로 마이그레이션하려는 경우, 아래 절차를 수행할 수 있습니다.

주:

이 방법을 사용하면 ELS로 제어되는 기존 Tapeplex를 VSM 콘솔로 제어되는 Tapeplex로 전환할 수 있습니다. 이 경우 ELS 및 VSM 콘솔이 모두 동일 하드웨어에서 실행되며 동일한 CDS를 사용할 수 있습니다. 특히, 필요에 따라 모든 ELS 제어 시스템에 대한 폴백이 사용으로 설정됩니다.

  1. HSC CDS를 공유하도록 VSM 콘솔을 설정합니다.

  2. VSM 콘솔에서 테스트 시스템을 만듭니다.

    • 실패할 경우 VSM 콘솔을 제거하면 CDS에 올바른 데이터가 보존됩니다.

    • 성공할 경우 프로덕션 환경을 VSM 콘솔에 추가합니다.

  3. 테스트 시스템이 올바르게 실행될 경우 모든 프로덕션을 VSM 콘솔로 이동하고 모든 MVS 시스템에서 VTCS를 중지합니다.

  4. SQL 데이터베이스 서비스를 사용하도록 VSM 콘솔을 구성합니다.

그림 4-2 HSC CDS를 사용하여 구성

주변 텍스트에서 그림 4-2 에 관해 설명합니다.

VSM 콘솔 구성

다음 구성은 VSM 콘솔에 대한 예입니다.

각 예에서 SMC 클라이언트는 VSM 콘솔에 액세스하도록 연결되어 있습니다. 표시되지는 않지만 VSM 시스템이 각 구성에 포함됩니다. 가상 요청은 VSM 콘솔 서버에 상주하는 oVTCS 응용 프로그램에 의해 처리됩니다.

VTV 전용 구성

그림 4-3에서는 VTV 처리 VSM 콘솔만 포함된 구성을 보여줍니다.

이 구성에는 2개의 VSM 콘솔 서버(기본 및 보조 각 한 개)에 한 개의 oVTCS TapePlex가 존재합니다. SMC 클라이언트의 SMCCMDS 또는 SMCPARMS 데이터 세트는 oVTCS TapePlex에 대해 하나의 SMC TAPEPlex 문과 하나의 SMC SERVer 문만 정의해야 합니다.

VSM 콘솔에 SMC 클라이언트 연결에 대한 자세한 내용은 VSM 콘솔에서 MVS 클라이언트 사용을 참조하십시오.

그림 4-3 VTV 전용 구성

주변 텍스트에서 그림 4-3 에 관해 설명합니다.

VLE로 구성

그림 4-4에서는 Oracle VLE(Virtual Library Extension)가 추가된 구성을 보여줍니다.

이 구성에는 2개의 VSM 콘솔 서버(기본 및 보조 각 한 개)에 한 개의 oVTCS TapePlex가 존재합니다. SMC 클라이언트의 SMCCMDS 또는 SMCPARMS 데이터 세트는 oVTCS TapePlex에 대해 하나의 SMC TAPEPlex 문과 하나의 SMC SERVer 문만 정의해야 합니다.

VSM 콘솔에 SMC 클라이언트 연결에 대한 자세한 내용은 VSM 콘솔에서 MVS 클라이언트 사용을 참조하십시오.

또한 VSM 콘솔의 oVTCS는 VLE를 TapePlex로 정의해야 합니다. 메인프레임 구성에서 oVTCS 정책 매개변수 파일 로드를 참조하십시오.

그림 4-4 VLE로 구성

주변 텍스트에서 그림 4-4 에 관해 설명합니다.

실제 라이브러리로 구성

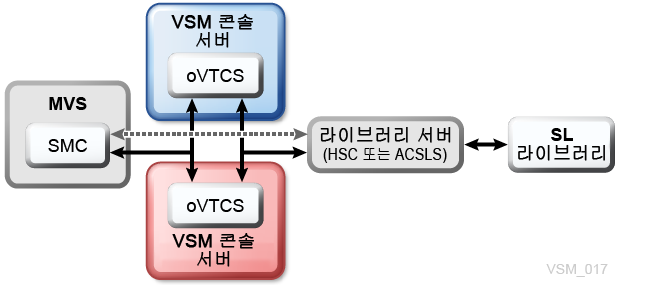

그림 4-5에서는 라이브러리가 논리적으로 추가된 구성을 보여줍니다.

이 구성에는 2개의 VSM 콘솔 서버(기본 및 보조 각 한 개)에 한 개의 oVTCS TapePlex가 존재합니다. SMC 클라이언트의 SMCCMDS 또는 SMCPARMS 데이터 세트는 VSM 콘솔의 oVTCS에 대해 SMC TAPEPlex 및 SERVer 정의를 정의해야 합니다.

SL 라이브러리에 비RTD 테이프 드라이브와 MVS에 액세스할 수 있는 비MVC 테이프 카트리지가 포함된 경우 SMC 클라이언트의 SMCCMDS 또는 SMCPARMS 데이터 세트는 HSC 또는 ACSLS 라이브러리 서버에 대한 SMC TAPEPlex 및 SERVer 정의도 정의해야 합니다.

SL 라이브러리에 RTD 테이프 드라이브 및 oVTCS에만 액세스할 수 있는 MVC 테이프 카트리지만 포함된 경우, SMC 클라이언트의 SMCCMDS 또는 SMCPARMS 데이터 세트에는 HSC 또는 ACSLS 라이브러리 서버에 대한 SMC TAPEPlex 및 SERVer 정의가 필요하지 않습니다.

라이브러리 서버는 HSC 또는 ACSLS일 수 있습니다.

  • 라이브러리 서버가 HSC인 경우 MVS 호스트에 상주합니다.

  • 라이브러리 서버가 ACSLS인 경우, 서버는 VSM 콘솔 서버의 ACSLS LDOM에 있습니다.

VSM 콘솔에 SMC 클라이언트 연결에 대한 자세한 내용은 VSM 콘솔에서 MVS 클라이언트 사용을 참조하십시오.

또한 VSM 콘솔의 oVTCS는 HSC 또는 ACSLS 라이브러리 서버를 TapePlex로 정의해야 합니다. 메인프레임 구성에서 oVTCS 정책 매개변수 파일 로드를 참조하십시오.

그림 4-5 실제 라이브러리로 구성

주변 텍스트에서 그림 4-5 에 관해 설명합니다.

VSM 7 OSA(Open Systems Attachment)로 구성

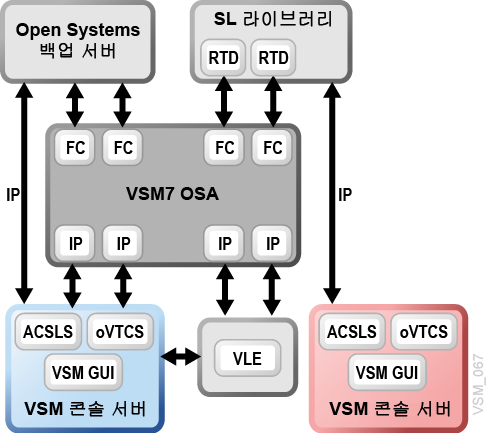

그림 4-6에서는 VSM 7 OSA(Open Systems Attachment) 기능이 포함된 구성을 보여줍니다.

이 구성에서 Veritas NetBackup 또는 IBM Tivoli Storage Manager와 같은 Open Systems 백업 응용 프로그램은 이중 VSM 콘솔 서버와 함께 VSM 7 OSA 기능을 사용해서 실제 테이프 볼륨에 대한 VTV(가상 테이프 볼륨) 마이그레이션 및 회수와 다른 VSM 시스템에 대한 VTV 복제 및 VLE 시스템에 대한 VTV 복사 지원을 제공합니다.

VSM 7 OSA와 RTD 사이 및 VSM 7 OSA와 백업 서버 사이의 연결에는 FICON이 아닌 FC(광 섬유 채널) 인터페이스가 사용됩니다.

이 구성에서 VSM 콘솔 기능에는 다음이 포함됩니다.

  • oVTCS는 다양한 작업을 시작하기 위해 스토리지 풀 및 정책을 사용하는 하나 이상의 OSA 시스템에서 작업을 관리하며, oVTCS는 또한 VSM 콘솔에 포함된 ACSLS 인스턴스를 사용해서 테이프 라이브러리를 관리합니다.

  • 백업 응용 프로그램 시스템은 또한 또 다른 ACSLS 인스턴스를 사용해서 OSA 시스템에서 제공되는 가상 라이브러리를 관리합니다. 각 가상 라이브러리에는 고유한 ACSLS 인스턴스가 필요합니다.

  • VSM GUI는 oVTCS에 대한 관리 콘솔을 제공합니다.

Open Systems Attachment 기능 구성에 대한 자세한 내용은 VSM 7 Installation, Configuration, and Service Guide를 참조하십시오.

그림 4-6 VSM 7 OSA(Open Systems Attachment)로 구성

주변 텍스트에서 그림 4-6 에 관해 설명합니다.
