4 Escenarios de configuración de la consola VSM
En este capítulo, se muestran ejemplos de los siguientes escenarios de configuración:
Configuraciones de la base de datos
Las siguientes configuraciones son ejemplos de dos modos de bases de datos:
Base de datos SQL

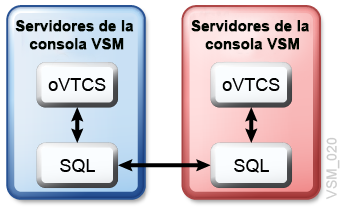

En la Figura 4-1, se muestra una configuración típica mediante los servicios de bases de datos SQL. Se espera que esta sea la configuración más común.
Después de realizar la configuración inicial de la consola VSM, cargue las políticas de oVTCS con el comando oVTCS MGMTDEF ACTIVATE y realice una configuración de oVTCS. Estas tareas se ejecutan mediante la utilidad SMCUUUI. Consulte Carga del archivo de parámetros de políticas de oVTCS en una configuración de mainframe.
Cuando finalice la configuración de MGMTDEF y de oVTCS, los sistemas de la consola VSM se pueden poner en nivel de servicio completo.
CDS del HSC
En la Figura 4-2, se muestra una configuración utilizando un CDS del HSC.
Suponiendo que tiene un entorno de producción existente con VTCS que está usando un CDS del HSC y desea migrar a la consola VSM, puede realizar el procedimiento que se muestra a continuación.
Nota:
Puede usar este método para realizar la transición de un TapePlex existente bajo el control de ELS a un TapePlex bajo el control de la consola VSM. Este método activa ELS y la consola VSM para que se ejecuten en el mismo hardware y para que usen el mismo CDS. Específicamente, esto activa una reserva a un sistema controlado exclusivamente por ELS si es necesario.-
Configure la consola VSM para que comparta un CDS del HSC.
-
Cree un sistema de prueba en la consola VSM.
-
Si falla, elimine la consola VSM para que el CDS retenga los datos correctos.
-
Si tiene éxito, agregue un entorno de producción a la consola VSM.
-
-
Si el sistema de prueba está ejecutándose correctamente, mueva toda la producción a la consola VSM y detenga el VTCS en todos los sistemas MVS.
-
Configure la consola VSM para que use los servicios de base de datos SQL.
Configuraciones de la consola VSM
Los siguientes son ejemplos de configuración para la consola VSM:
En cada ejemplo, hay un cliente SMC conectado para acceder a la consola VSM. Aunque no se muestra, hay un sistema VSM presente en cada configuración. Las solicitudes virtuales son procesadas por la aplicación oVTCS que reside en el servidor de la consola VSM.
Configuración solo para VTV
En la Figura 4-3, se muestra una configuración con la consola VSM que procesa solo VTV.
En esta configuración, hay un TapePlex de oVTCS en dos servidores (uno principal y uno secundario) de la consola VSM. El juego de datos SMCCMDS o SMCPARMS del cliente SMC debe definir solo una sentencia TAPEPlex de SMC y una sentencia SERVer de SMC para el TapePlex de oVTCS.
Consulte Uso de un cliente MVS con la consola VSM para obtener más información acerca del cliente SMC para la consola VSM.
Configuración con VLE

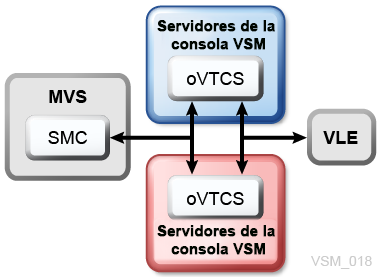

En la Figura 4-4, se muestra una configuración con Virtual Library Extension (VLE) de Oracle agregada.
En esta configuración, hay un TapePlex de oVTCS en dos servidores (uno principal y uno secundario) de la consola VSM. El juego de datos SMCCMDS o SMCPARMS del cliente SMC debe definir solo una sentencia TAPEPlex de SMC y una sentencia SERVer de SMC para el TapePlex de oVTCS.
Consulte Uso de un cliente MVS con la consola VSM para obtener más información acerca del cliente SMC para la consola VSM.
Además, el oVTCS en la consola VSM debe definir la VLE como un TapePlex. Consulte Carga del archivo de parámetros de políticas de oVTCS en una configuración de mainframe.
Configuración con una biblioteca real

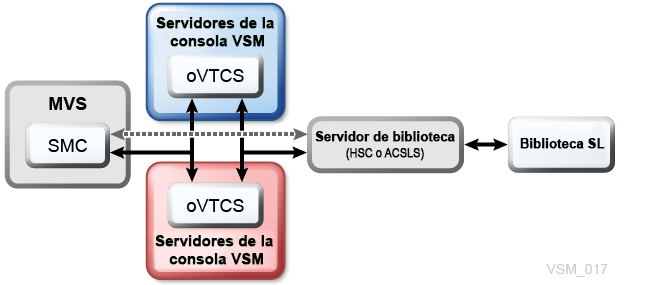

En la Figura 4-5, se muestra una configuración con una biblioteca agregada de manera lógica.
En esta configuración, hay un TapePlex de oVTCS en dos servidores (uno principal y uno secundario) de la consola VSM. El juego de datos SMCCMDS o SMCPARMS del cliente SMC debe especificar definiciones TAPEPlex y SERVer de SMC para oVTCS en la consola VSM.
Si la biblioteca SL incluye unidades de cinta que no son RTD y cartuchos de cinta que no son MVC y que son accesibles para MVS, el juego de datos SMCCMDS o SMCPARMS del cliente SMC también debe especificar las definiciones TAPEPlex y SERVer de SMC para el servidor de la biblioteca HSC o ACSLS.
Si la biblioteca SL incluye solo unidades de cinta RTD y cartuchos de cinta MVC accesibles solo para oVTCS, el juego de datos SMCCMDS o SMCPARMS del cliente SMC no requiere definiciones TAPEPlex y SERVer de SMC para el servidor de la biblioteca HSC o ACSLS.
El servidor de bibliotecas puede ser HSC o ACSLS:
-
Si el servidor de bibliotecas es HSC, reside en un host MVS.
-
Si el servidor de bibliotecas es ACSLS, se ubica en LDOM de ACSLS en el servidor de consola VSM.
Consulte Uso de un cliente MVS con la consola VSM para obtener más información acerca del cliente SMC para la consola VSM.
Además, el oVTCS en la consola VSM debe definir el servidor de bibliotecas HSC o ACSLS como un TapePlex. Consulte Carga del archivo de parámetros de políticas de oVTCS en una configuración de mainframe.
Configuración con conexión de sistemas abiertos (OSA) de VSM 7

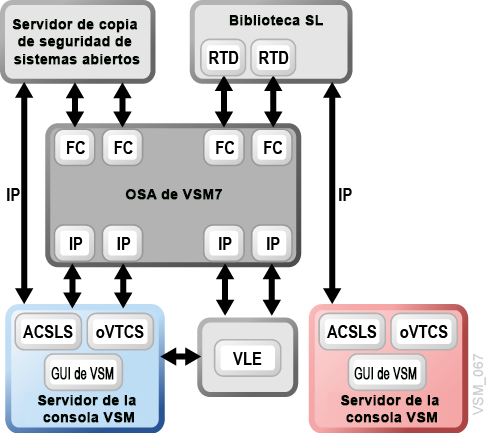

En la Figura 4-6, se muestra una configuración con la característica conexión de sistemas abiertos (OSA) de VSM 7.
En esta configuración, una aplicación de copia de seguridad de sistemas abiertos, por ejemplo, Veritas NetBackup o IBM Tivoli Storage Manager, usa la característica OSA de VSM 7 junto con los servidores dobles de la consola VSM para proporcionar compatibilidad con la migración y recuperación de volúmenes de cinta virtual (VTV) a volúmenes de cinta real, la replicación de VTV u otros sistemas VSM, y la copia de VTV a sistemas VLE.
Las conexiones entre OSA de VSM 7 y los RTD, y entre OSA de VSM 7 y el servidor de copia de seguridad usan una interfaz de canal de fibra (FC) en lugar de FICON.
En esta configuración, las funciones de la consola VSM incluyen:
-
oVTCS gestiona las operaciones en uno o varios sistemas OSA utilizando agrupaciones de almacenamiento y políticas para iniciar una variedad de actividades. oVTCS también gestiona las bibliotecas de cinta utilizando una instancia de ACSLS incrustada en la consola VSM.
-
Los sistemas de la aplicación de copia de seguridad también usan otra instancia de ACSLS para gestionar la biblioteca virtual presentada por el sistema OSA. Se requiere una instancia única de ACSLS para cada biblioteca virtual.
-
La GUI de VSM proporciona una consola de gestión para oVTCS.
Consulte la Guía de instalación, configuración y servicio de VSM 7 para obtener información acerca de la configuración de la característica conexión de sistemas abiertos.
